4路汉字字符叠加器

产品概述

         字符叠加器简称VDM,是英文Video Display Metafile的缩写,是指在复 合视频信号上叠加人类容易辨识的各类字幕信息,并将这些字符信息与原有复合视频信号中的内容一起显示在视频显示设备(比如监视器、硬盘录像机等)上的 电子处理装置。         汉字字符叠加器适用于各类电视安防监控系统,可在视频信号上叠加日期、 时间和汉英字符信息。通过与计算机连接,可配套使用“4路 8路 16路 32路 字符叠加器设置软件”设定视频输入点的任意汉字或英文标识信息。

          应用:可以广泛用于地铁、道路监控、小区监控、公路收费系统、银行柜员制、电视监控、等工业控制场所,也可用于车站、码头、机场等场所的广告、宣传、信息提示。


产品型号:WS-DJ416


主要功能:


◇   支持4路独立视频输入,每路输入可以分配多路视频输出;

◇   16 X 16 点阵显示,内置国标一、二级字库共8192个汉字;

◇   可显示三行字符,第一、二行每行最多可设置16个汉字或32个字符,静态 叠加,第三行八个字汉字或16个字符;

◇   白字黑边汉字和字符可以混合叠加,显示位置可以全屏任意设定;

◇   字符大小三档,大,中,小可调;

◇   支持动态、静态字符叠加;

◇   实时时钟显示,电脑设置,断电保存;

◇   支持OEM/ODM定制


技术参数:


视频输入:75欧姆,BNC接口。1V(Vp_p)复合影像信号。

视频输出:75欧姆,BNC接口。1V(Vp_p)复合影像信号。

视频放大带宽:500MHz(±3Db)彩色兼容

视频电平:720mv(±10mv)

视频通道信噪比:77 dB

工作温度:–20℃ — +75℃

环境湿度:< 95%RH

MTBF:> 20000  hour

电源输入:交流220V/50HZ  ±10%

功耗:25W

机箱尺寸:

482 (长)×275(宽)×90 (高)mm,19吋2U标准机箱

整机净重:5kg

通讯接口:RS-232,9600b/s,8位数据,无校验,1位停止位


应用:可以广泛用于地铁、道路监控、小区监控、公路收费系统、银行柜员制、电视监控、等工业控制场所,也可用于车站、码头、机场等场所的广告、宣传、信息提示。

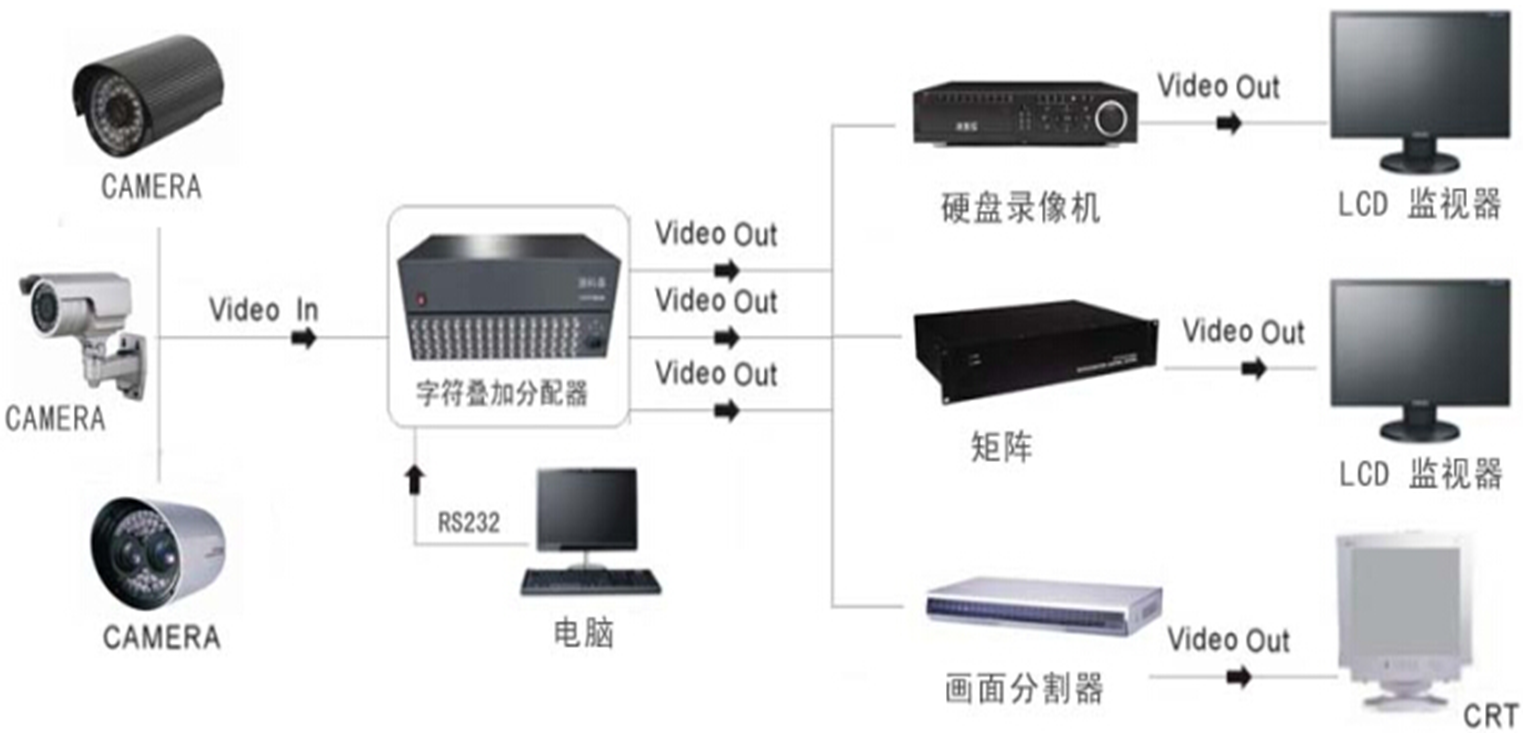

连接图:
