主要功能：

◇ 将一路SDI信号叠加字符后分配为2/3/4路SDI带字符输出；

◇ 支持HD-SDI/SD-SDI/3G，符合SMPTE292M/424M/259M标准；支持720P/1080i/1080p25/30/50/60分辨率

◇ 支持XP,WIN7,WIN10等操作系统，可中英文数字混合字符叠加；

◇ 符合国标GA-T 751-2008技术标准；每一区域为一行，1080P分辨率下，72*72字，每行可叠加15个汉字

  或30个英文字符，总字数不超过49个汉字或98个字符；64*64，每行可叠加19个汉字或38个英文字符，

  总字数不超过62个汉字或124个字符；48*48，每行可叠加34个汉字或68个英文字符，总字数不超过96个

  汉字或192个字符；32*32，每行可叠加78个汉字或156个英文字符，总字数不超过250个汉字或500个字符

◇ 支持宋体，楷体，黑体，隶书；字符（区域）位置任意可调；

◇ 字符颜色可选；带/不带背景可选；背景颜色可选；支持字符带/不带勾边功能，字符的勾边为4面勾边形式；

◇ 可以设定对齐方式，可以左对齐，右对齐，也可指定单独的其中一列。

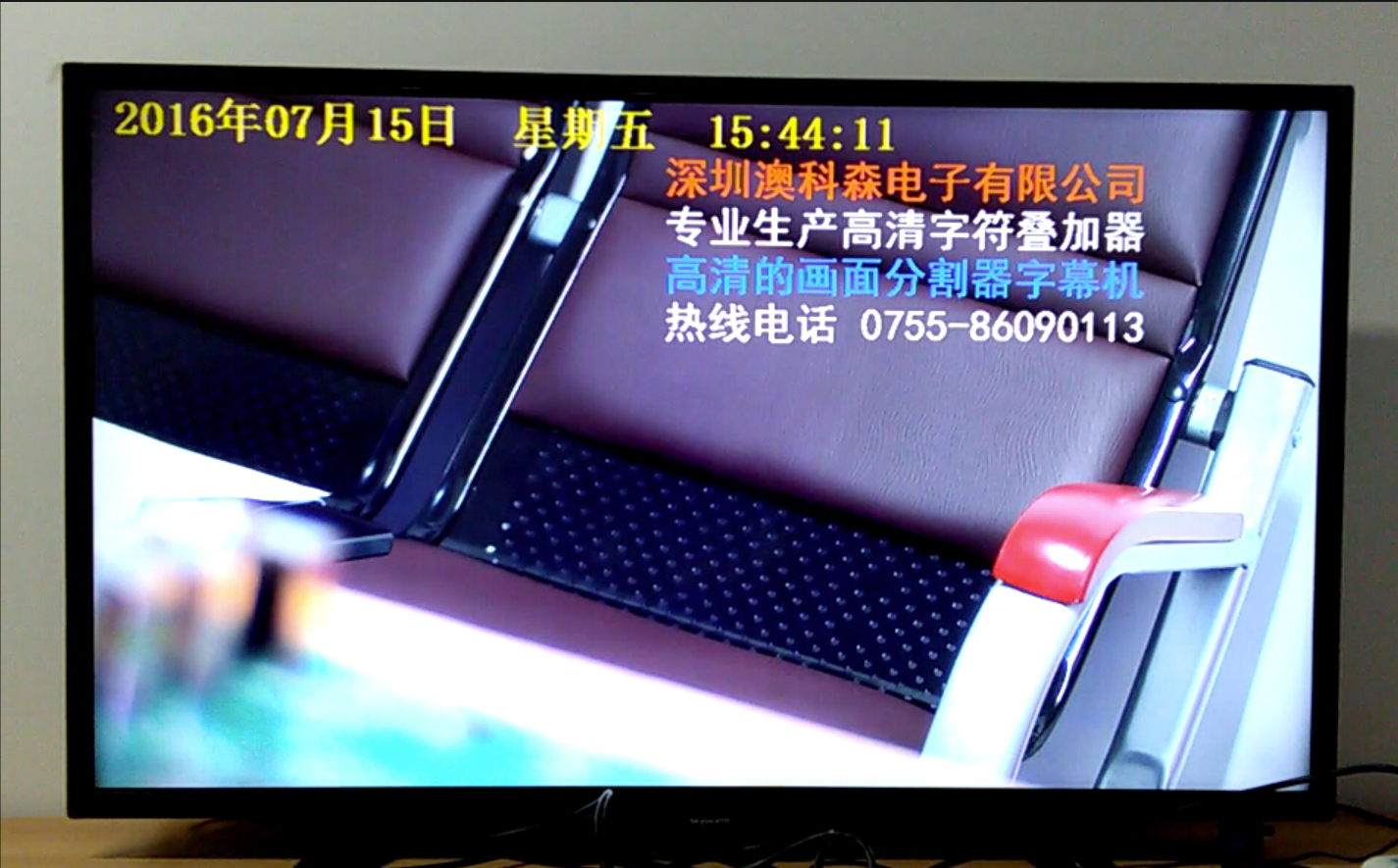

◇ 字幕叠加效果实时预览功能。

◇ 板载指示灯实施指示是否存在视频信号。

◇ 各区域均支持静态/动态字符，可显示时间日期或其它动态信息。

◇ 支持字幕滚动功能，滚动方式从左往右，从右往左，上滚，下滚，滚动速度可调节；

◇ 自带日历时钟，可实时显示时间日期，支持多种日期时间显示格式；

◇ 仿真GUI图形软件设置界面，读取屏显示数据“所见即所得”；

◇ 支持设备数据保存调用功能。

◇ 支持内嵌音频透传功能。

◇ 带自动电缆均衡，支持信号中继传输；内置时钟恢复电路，保证信号完整性。

技术参数：

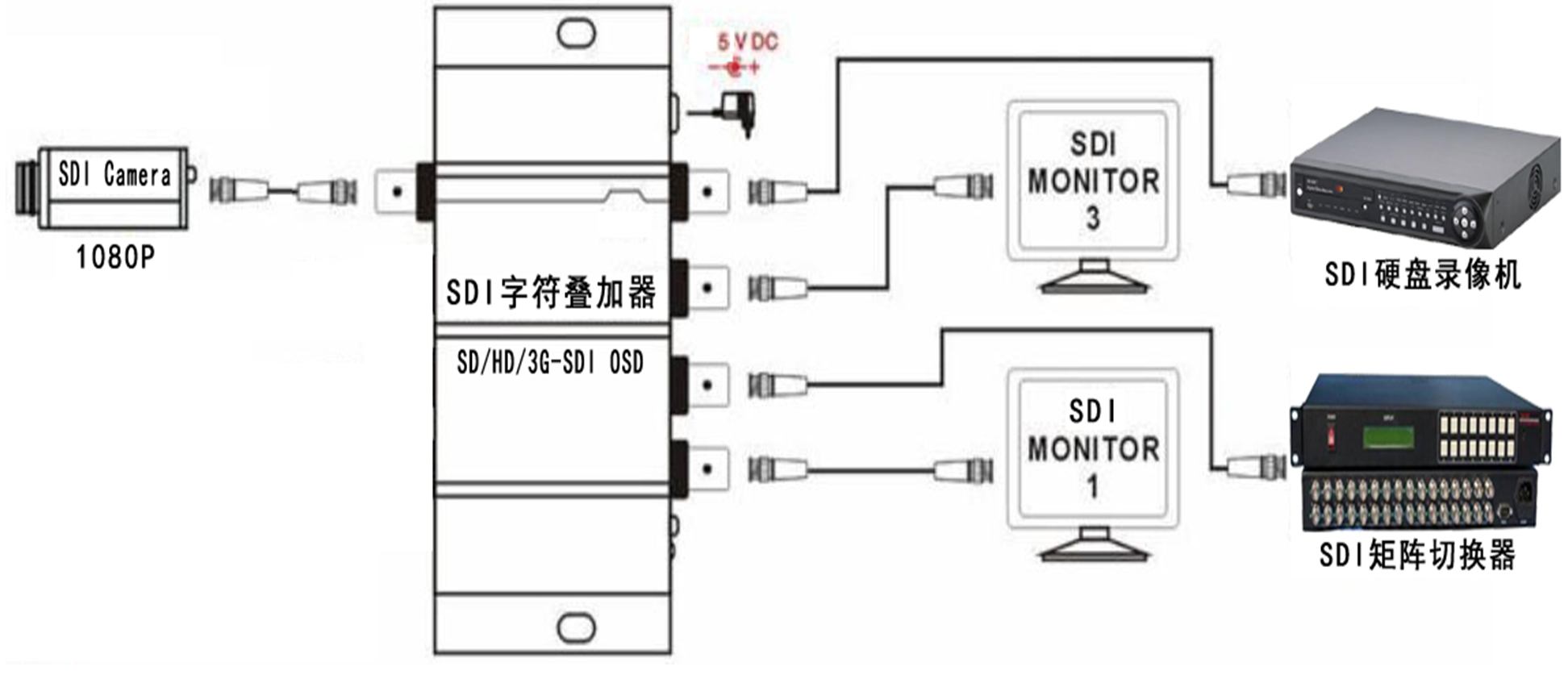

连接图：
