主要功能：

●支持单个显示单元同时显示四个高清VGA信号；

●支持4路VGA输入，一路VGA输出；

● 4路USB信号输入，2路USB信号输出，USB支持连接鼠标和键盘；

● 可以实现USB鼠标键盘与视频图像同步切换，实现KVM功能；

● 兼容各种分辨率信号输入，支持1920*1080超高分辨率信号输出；

● 支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能；

● 支持机箱按扭、红外遥控、RS-232串口以及中控控制；

主要特征：

  1、强大的软件控制界面

图像分割控制器的控制方式主要采用RS232串口控制，并具有RS232串口扩展功能。随机附带多画面拼接器控制软件功能全面，操作简便直观，所见即所得，打开即用。

2、数据运算能力强大

        数据并行处理，输出端口占用一个通道，每通道数据带宽达到4.95G/S，完全能满足单路输出1920X1080/60HZ（148.5MHZ）的高分辨率显示。高速运动画面无撕裂，不丢帧，无图像追赶现象。图像分割控制器内部信号是多通道并行同步处理，每通道数据带宽达到4.95G/S，每一输出端口占用一个通道，所有图像窗口均能实时流畅显示，没有任何图像延迟、丢帧和不同步造成的图像撕裂等现象。

3、纯硬件结构

采用纯硬件结构，无操作系统，无板卡式处理器死机、蓝屏和病毒的困扰，无系统崩溃风险，可全年持续工作，启动时间小于30秒。单台设备最大支持4路输入，并支持多台级联。

4、超低的功耗

主芯片采用FPGA进行设计，最大功耗不超过7W（12V@0.6A）。相比其他电视芯片拼接的方案（约40W）方案。本画面分割器具有超低功耗，节能省电，超长的使用寿命和超强的稳定性。

5、极高性价比

自主研发生产，所有芯片及元器件自行采购生产，元器件均采用耐高温，长寿命器件，省去中间环节，有极高的性价比。相比市场上的多信号画面分割器，多采用工控机箱处理器的方式，我们采用的是单板集成多通道的方式，简单实用。

技术参数：

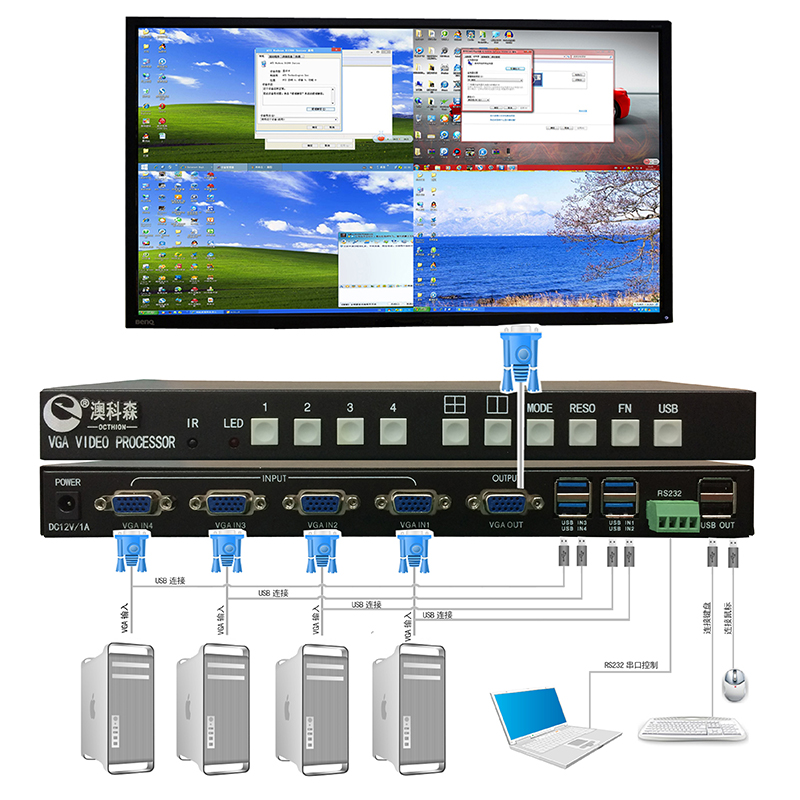

连接图：
