1分16DVI分配器

编  号: WS-DVI116
型  号: WS-DVI116
更新时间: 2018.12.08

咨询热线:0755-2858-5030

在线咨询

主要功能

一、产品简介:



DVI分配器为多端口数字视频输出的信号分配器,具有一路DVI视频输入,多路DVI视频输出。在多媒体应用系统中,往往需要多个数字显示终端显示同一DVI信号源的画面。如果为每一显示终端配置个DVI信号源,这样既增加了系统成本,又大大降低了系统的可靠性。

 DVI分配器专为解决这类工程问题而设计。DVI分配器可广泛用于所有需要进行DVI信号分配的领域:军工、多媒体教学、电视电话会议、大屏幕显示、会展、金融、科研,气象等领域。



二、产品特点:



1. 支持一路DVI信号输入,16路DVI信号输出;

2. 分辨率最高支持1080P/60Hz,向下兼容;

3. 高速传输,数据传输速率最高可达4.95Gbps,无延迟,不拖尾;

4. DVI信号:   DVI-D;

5. 带宽频率:  25MHz-165MHz;

6. 输入最长支持20米,输出最长支持20米(使用24AWG 标准DVI-D规格的线缆);



三、产品性能:



1.       输入接口--------------------DVI×1;

2.  输出接口--------------------DVI×16

3.  输入DDC信号---------------1.2伏特P-P(TTL)

4.  支持分辨率------------------480i/480P, 720P, 1080i/1080P

5.  DVI连接端口----------------DVI-I 29母头(仅DVI-D数字信号)

6.  DVI最大输入/输出距离------15M/24AWG线;电源:DC 5V 1A

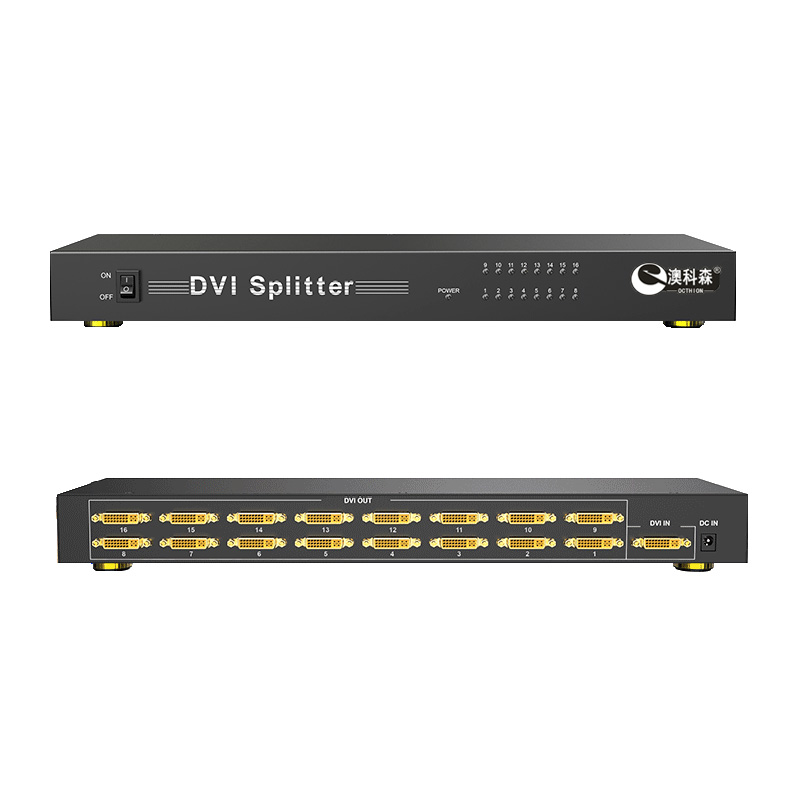

四、产品图片:






五、拓扑图(以四口为例):
