一、产品简介：

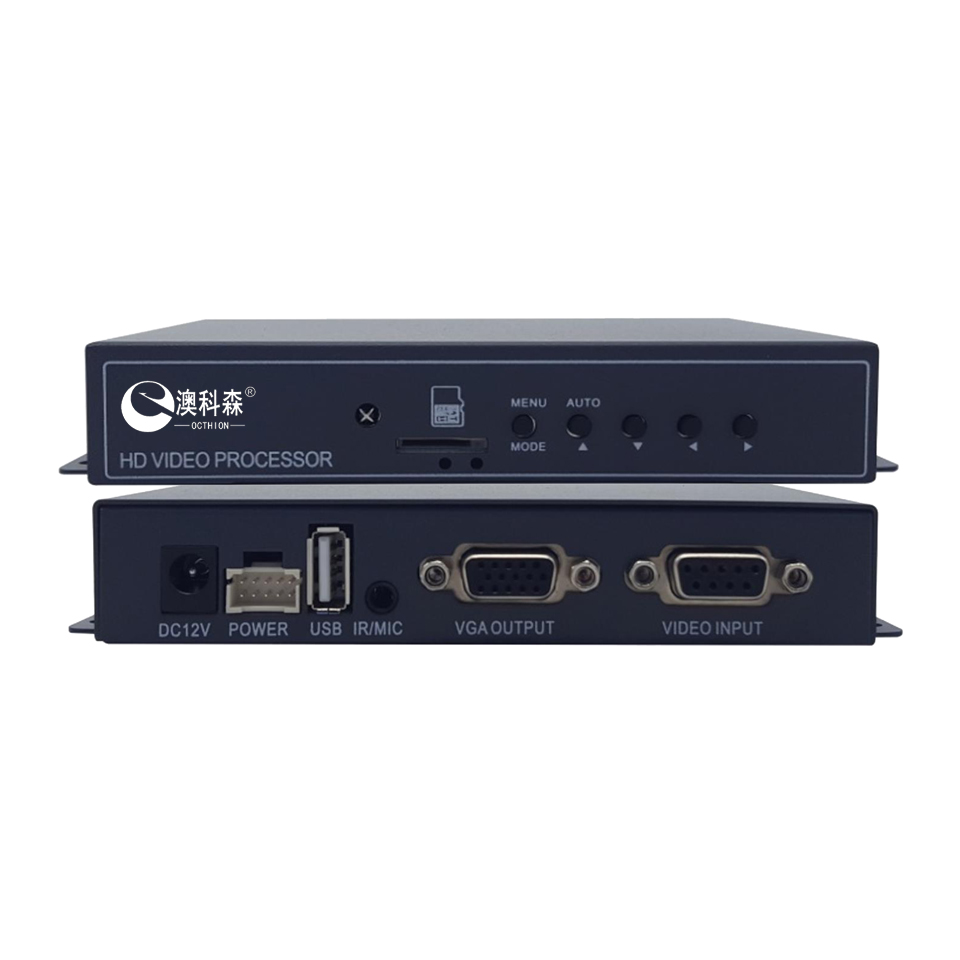

车载AHD四画面分割器，支持4路AHD同轴高清摄像头信号输入，用户可以根据自己的需要，切换不同的分割模式显示输出到屏幕上。支持四画面分割显示、三画面分割显示、二画面分割显示和单画面全屏显示；支持四画面与单画面轮巡显示（时间间隔0～99秒可设置）。

二、产品特点：

◇ H.264 视频压缩标准；

◇ 菜单语言支持：中文和英文（可定制其他国家语言）。

◇ 高解析度1920x1080(高清AHD摄像头输入分辨率和VGA输出分辨率)；

◇ 支持 AHD 1080P/ AHD 720P/ 960H/ CVBS 多种视频格式混合输入；

◇ VGA高清输出分辨率支持：1920x1080、1280x720、 1024x768、 800x600 (可定制其他输出分辨率)。

◇ CVBS视频输出分辨率： PAL 制式720x576，NTSC 制式 720x480。

◇ 支持 AHD/ CVBS 视频信号的不同制式 PAL/NTSC 混合输入（自动适应制式）；

◇ 画面全实时显示（60 或 50 帧/秒），可以将 4 路摄像头画面同时在一个屏幕上显示；

◇ 每路输入的摄像头画面，可以独立设置亮度、对比度、饱和度、色度和锐度；

◇ 摄像头画面可以设置左右镜像功能和上下翻转功能；

◇ 视频输出，可以调节上边距、下边距、左边距和右边距的缩放显示，可以适应不同屏幕饱满显示，画面不被切割；

◇ 视频丢失信息显示，时间标题显示和通道字符标题显示（可以通过菜单设置打开/ 关闭标题显示）；

◇ 断电记忆保存功能，当机器断电后再恢复通电时，机器将显示最后设置画面；

◇ 输入电压支持 8-36V 宽电压范围

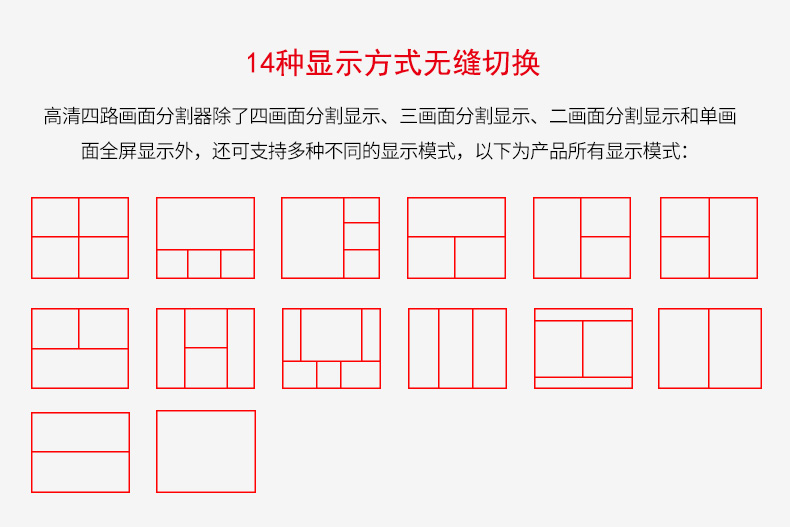

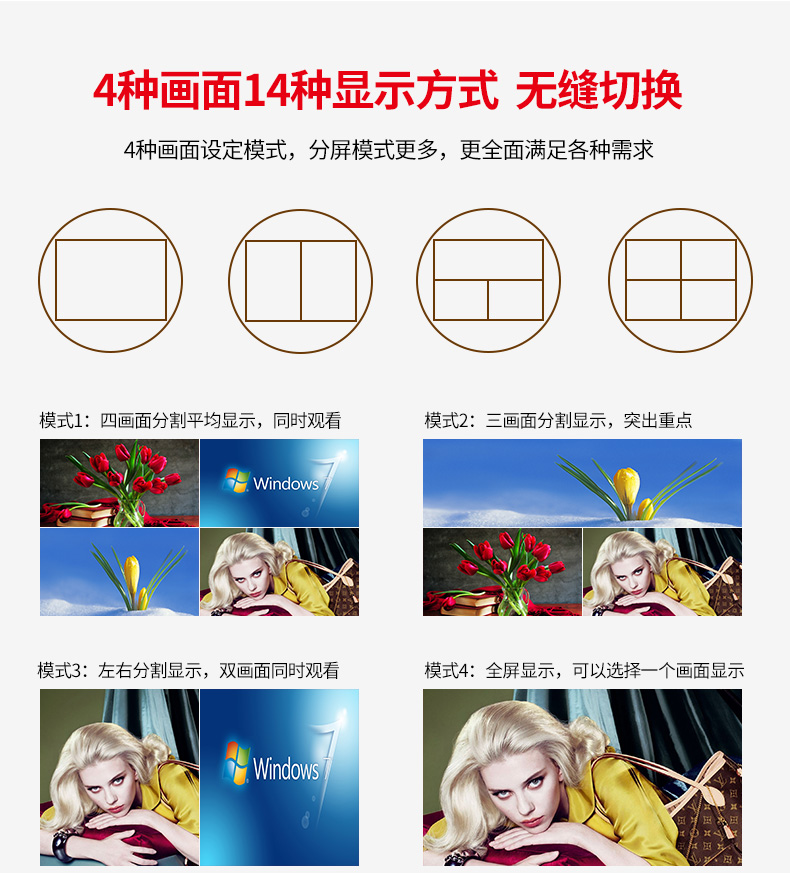

三、显示模式

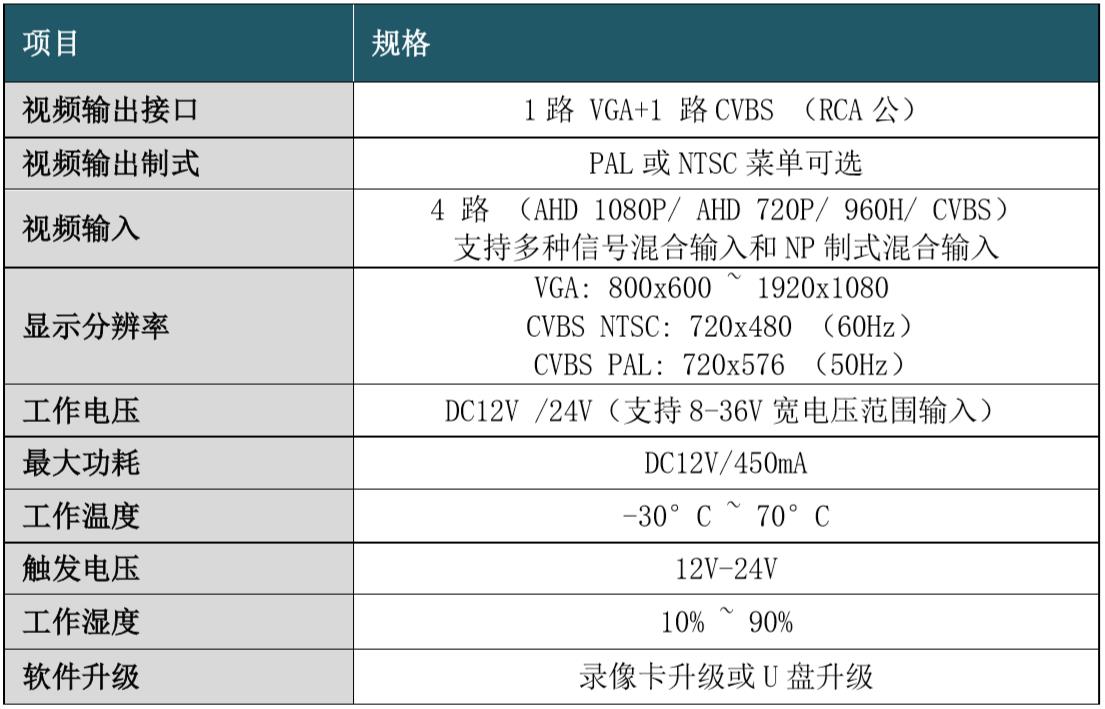

四、技术参数：

五、面板及接口说明：

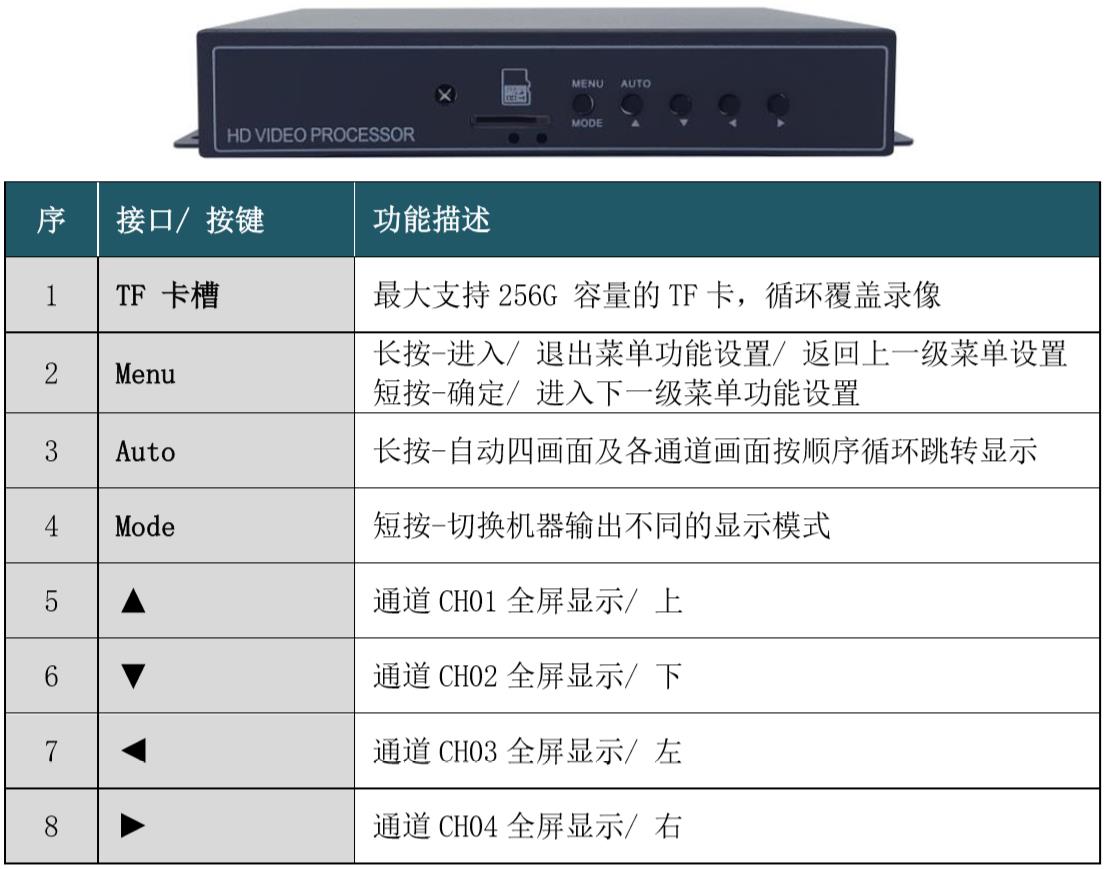

      1）前面板按键说明

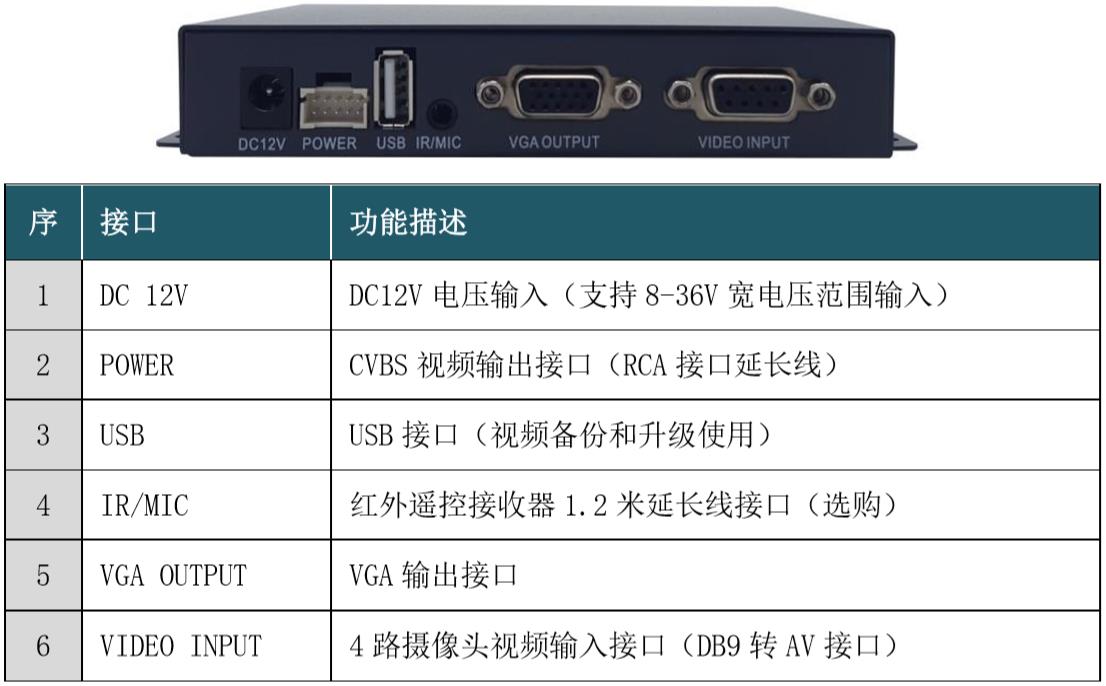

2) 后尾板接口说明：
