功能描述:
◇ 双稳压电路,DC9V-36V超宽电压输入(可稳压输出DC3.3-12V供摄像机使用),超低电源功耗
◇ 具有高度抗震功能
◇ NTSC/PAL 制式自动识别功能
◇ 采用转向灯信号,切换画面显示模式

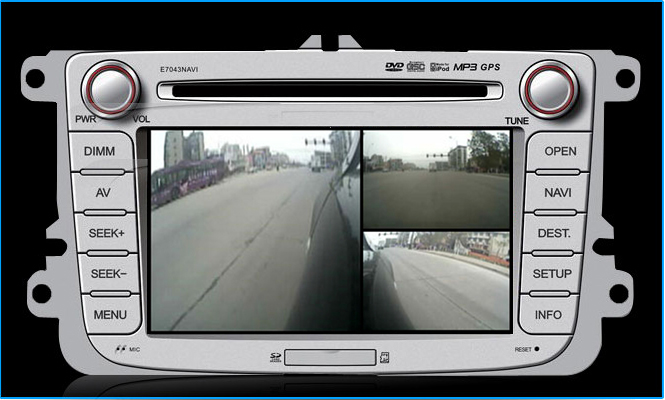

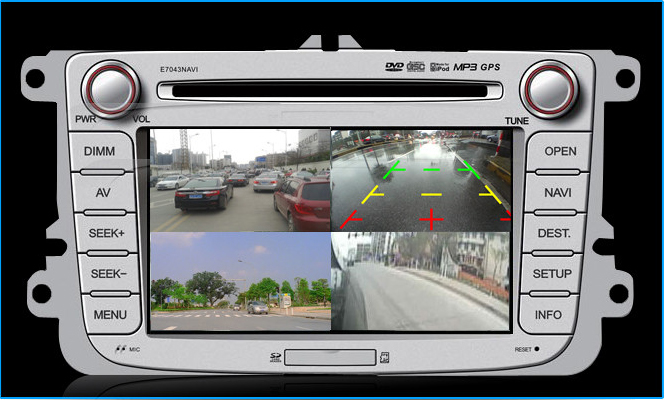

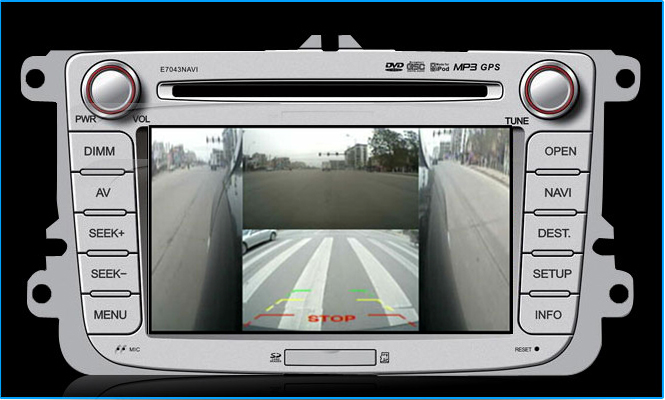

◇ 四画面显示,三画面显示,二画面显示或单画面全屏幕显示
◇ 可以根据客人的功能需求订制特殊显示模式
技术参数:
名称 | 参数 |
视频标准: | PAL 25帧/秒;NTSC 30帧/秒 |
分 辨 率 | PAL 720×576;NTSC 720×480 |
视频输入 | 2路CVBS监视输出 |
输入电压 | DC 9-36V (180mA) |
电源功耗 | 2W(不包括供给摄像机和显示屏的功耗) |
环境温度 | -30℃~80℃ |
净 重 | 0.45kg |
尺 寸 | 160mm(长)×110mm(宽)×28mm(高) |

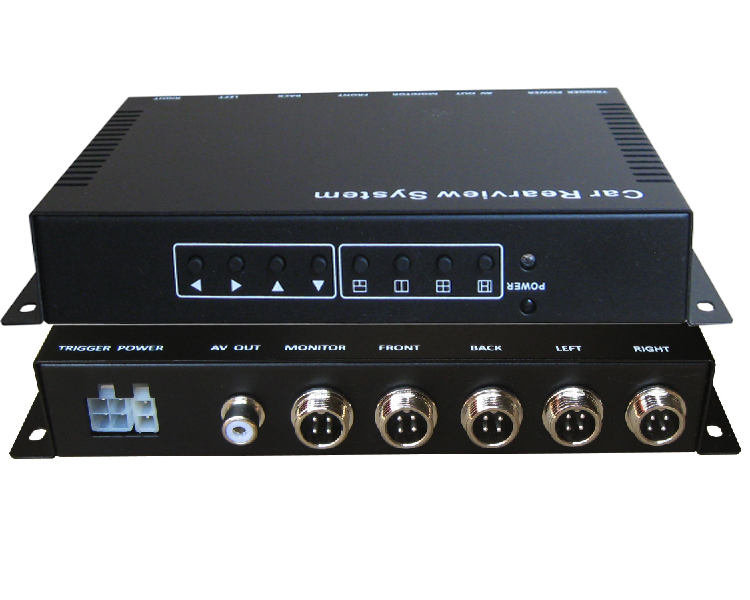

接口说明:


右——接右转指示灯信号(可不接)
左——接左转指示灯信号(可不接)
后——接倒车灯信号(可不接)
DC——DC12V 输出,可切换车载显示屏AV1、AV2
+ - ——DC 电源输入(9-36V)
视频——接摄像机视频输入,视频输出到显示屏
电源——电源输出供摄像机或显示屏使用
地线——公共地线
显示模式:

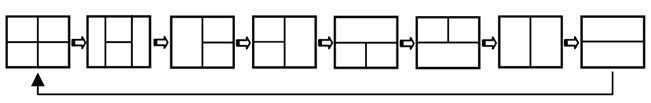

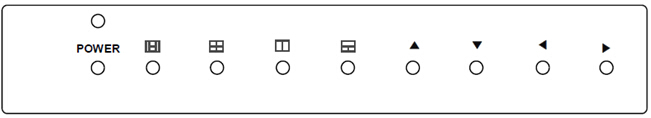

8个按键分别对应以上8种显示模式。
注意事项:
1、 车载可视系统电源必须接车上的 ACC 电源,不要直接接到车上的电瓶上,这样才能确保系统正常可靠的工作;
2、 车载可视系统给摄像头所提供的电源电压和车上的 ACC 输出电压一致的,所配套的摄像头的电源电压须和ACC 的电压一致;
3、车载可视系统线路(或其他任何设备线路)不要靠近车上的燃油箱,以免发生危险。
