一、 概述：

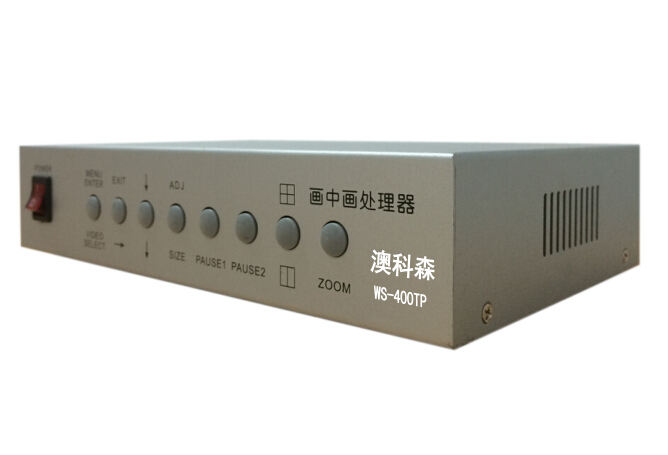

     澳科森画中画处理器，采用单片机控制技术及数字图像处理技术，将四台摄像机摄取的实时图像同时显示在一个监视器屏幕上，可选其中的两台或三台摄像机摄取的图像组成画中画系统，有效监视目标，防止人为修改画面。本产品操作简单，可广泛用于检察院、法院、银行、公路收费站、邮电 、商场、宾馆、医院、超市、体育馆、环保及工业现场等需要合成视频图像的场合。

画中画处理器视频演示效果链接：

http://v.youku.com/v_show/id_XODU5MjgxMDIw.html

二、 特点:

◆ 采用 DSP 数字控制技术。

◆ 画中画功能，大小画面切换。

◆ 小画面可移动至屏幕任意位置。

◆ 小画面尺寸可设置七档：1/2、1/3、1/4、1/5、1/6、1/7、1/8。

◆ 画面冻结功能。

◆ 局部放大功能。

◆ 四路视频输入，两路复合视频输出，可组成两画面或三画面画中画

◆ 可实现对半分割、四分割、单画面显示。

◆ PAL 和 NTSC 制式可切换。

◆ 亮度、对比度、色度可调。

◆ 可通过计算机串口控制（选购）。

◆ 时间和日期显示功能，温湿度信息显示功能（需购买温湿度采集器）。

三、参数：

1、电源接口：DC12V 。

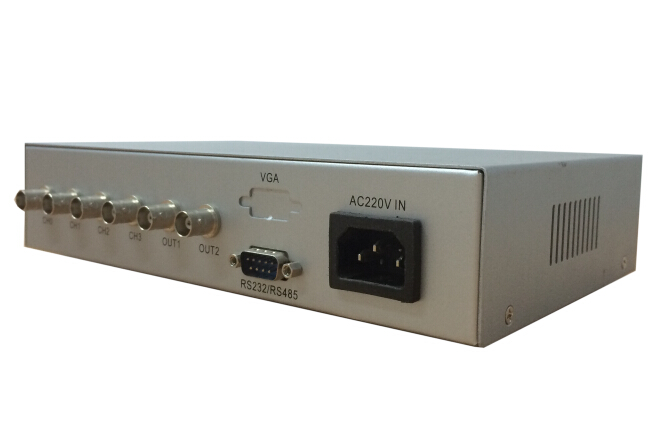

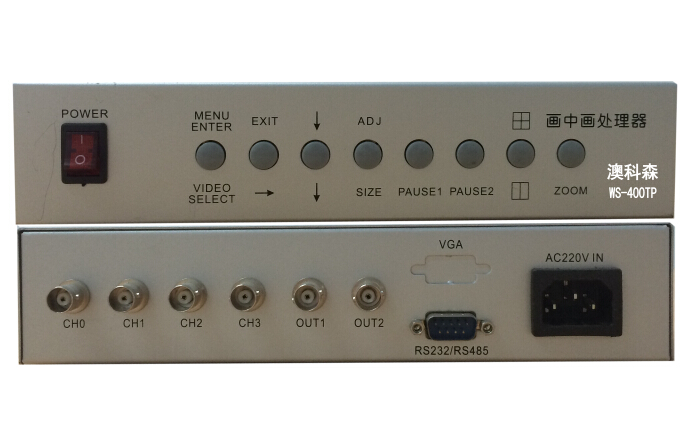

2、视频输入 / 输出接口：标准 PAL/NTSC 全电视信号， 幅度 1Vp-p ， BNC 接头。

3、整机额定功耗 <=6W 。

4、温度范围： -10 ℃ ～ +40 ℃ 。

5、湿度范围： <=90% 。

6、机箱尺寸： 230mmX180mmX45mm 。
