一、 产品概述：
WS-OP-HDMI_TR801光端机通过1根光纤长距离传输多路数HDMI信号，同时支持外接独立音频和RS232数据的传输。该设备采用高清无压缩技术，使HDMI信号无损传输显示。
产品特点
◆ 全数字，无压缩高清光纤传输
◆ 支持全高清，1920*1200@60Hz
◆ 光接口SFP光衰减-3db
◆ 兼容支持HDMI 1.0标准
◆ 多路模拟音频（3.5mm）
◆ 多路RS232
◆ 自动识别和配置各种显示模式
◆ 内置自动均衡，画面清晰稳定
◆ 内置ESD保护电路，能有效防止静电损
◆ 现场安装:简单方便，即插即用,无需设置
二、技术参数：
名称 | 描述 |
视频 | 接口 | HDMI |
协议 | HDMI1.3 |
像素带宽 | 165MHz |
分辨率 | 800x600P60 1024x768P60 1280x800P60 1280x1024P60 1360x768P60 1366x768P60 1400x1050P60 1440x900P60 1600x900P60 1600x1200P60 1680x1050P60 1280x720P50 1280x720P60 1920x1080P24 1920x1080P25 1920x1080P30 1920x1080P50 1920x1080P60 1920x1080I60 1920x1080I50 1920x1200P60 |
音频 | 接口 | 3.5mm音频插座 |
格式 | 44.1K,48K,96K,176K,192K |
RS232 | 接口 | 3口工业端子 |
波特率 | 115200往下兼容 |
数据位 | 8位 |
光纤 | 接口 | LC/SC/FC(可任意选择) |
类型 | 单模 |
波长 | 1310nm-1610nm |
带宽 | 48Gbps |
距离 | 10KM 20KM 40KM 60KM 80KM可选 |
衰减 | -3db |
其他 | 温度 | -5 到 +70°C |
湿度 | 5 到 90 % |
功耗 | 单个 80W |
电源 | 220V |
三、 外观说明：

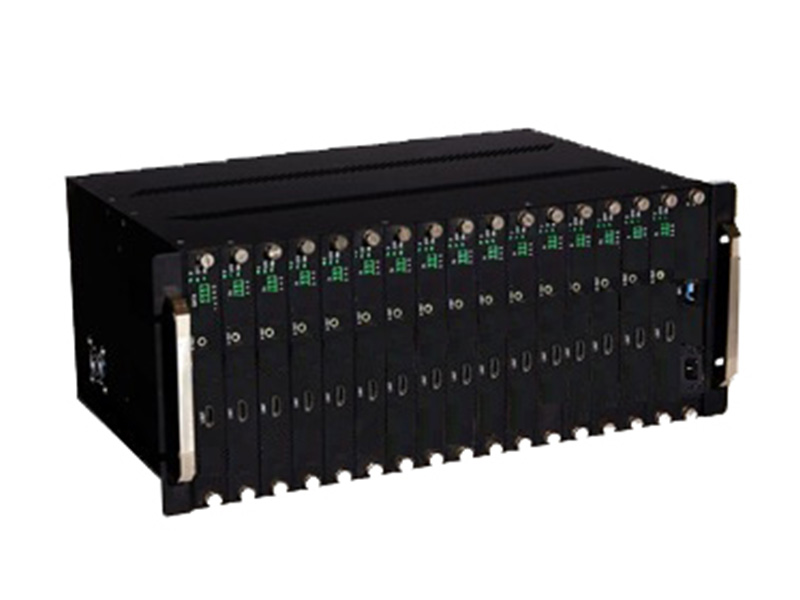

发送端(3U机箱)：
接收端（3U机箱）：
端口描述：
端口名称 | HDMI光端机 |
HDMI_IN | HDMI信号输入口 |
HDMI_OUT | HDMI信号输出口 |
OPT | 光纤接口 |
AUDIO_IN | 音频输入接口 |
AUDIO_OUT | 音频输出接口 |
EDID | 学习显示器EDID |
R T G | RS232接口 R(接收) T（发送）G（地） |
POWER | 220V电源输入口 |
指示灯 | HDMI发送端 | HDMI接收端 |
OPTICAL | 点亮 | 有光信号 |
熄灭 | 没有光信号 |
VIDEO | 点亮 | 有视频信号 |
熄灭 | 没有视频信号 |
RUN | 闪烁 | 板子正常工作 |
熄灭 | 板子没有正常工作 |
POWER | 点亮 | 设备上电 |
熄灭 | 设备没有上电 |
