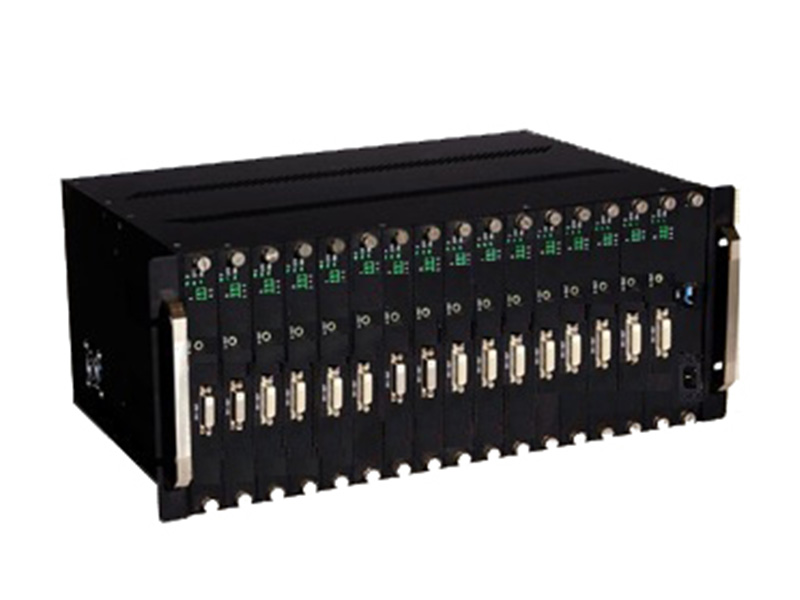

16路DVI光端机(机架式)

编  号: WS-OP-DVI_TR160
型  号: WS-OP-DVI_TR1601
更新时间: 2019.09.19

咨询热线:0755-2858-5030

在线咨询

主要功能

一、 产品概述:



WS-OP-DVI_TR1601 16路DVI光端机通过1根光纤长距离传输多路数HDMI信号,同时支持外接独立音频和RS232数据的传输。该设备采用高清无压缩技术,使DVI信号无损传输显示。




产品特点



◆  全数字,无压缩高清光纤传输

◆  支持全高清,1920*1200@60Hz

◆  光接口SFP光衰减-3db

◆  兼容支持DVI 1.0标准

◆  多路模拟音频(3.5mm)

◆  多路RS232

◆  自动识别和配置各种显示模式

◆  内置自动均衡,画面清晰稳定

◆  内置ESD保护电路,能有效防止静电损

◆  现场安装:简单方便,即插即用,无需设置



二、技术参数:



 名称

描述

视频

接口

DVI-I

协议

DVI1.0

像素带宽

165MHz

分辨率

800x600P60 1024x768P60 1280x800P60 1280x1024P60 1360x768P60 1366x768P60 1400x1050P60 1440x900P60 1600x900P60 1600x1200P60 1680x1050P60 1280x720P50 1280x720P60 1920x1080P24 1920x1080P25 1920x1080P30 1920x1080P50 1920x1080P60 1920x1080I60 1920x1080I50 1920x1200P60

音频

接口

3.5mm音频插座

格式

44.1K,48K,96K,176K,192K

RS232

接口

3口工业端子

波特率

115200往下兼容

数据位

8

光纤

接口

 LC/SC/FC(可任意选择)

类型

单模

波长

1310nm-1610nm

带宽

48Gbps

距离

10KM 20KM 40KM 60KM 80KM可选

衰减

-3db

其他

温度

-5 +70°C

湿度

5 90 %

功耗

单个 80W

电源

220V




三、 外观说明:



发送端(3U机箱):





接收端(3U机箱):





端口描述:



端口名称

DVI光端机

DVI_IN

DVI信号输入口

DVI_OUT

DVI信号输出口

OPT

光纤接口

AUDIO_IN

音频输入接口

AUDIO_OUT

音频输出接口

EDID

学习显示器EDID

R T G

RS232接口 R(接收) T(发送)G(地)

POWER

220V电源输入口



指示灯

DVI发送端

DVI接收端

OPTICAL

点亮

有光信号

熄灭

没有光信号

VIDEO

点亮

有视频信号

熄灭

没有视频信号

RUN

闪烁

板子正常工作

熄灭

板子没有正常工作

POWER

点亮

设备上电

熄灭

设备没有上电
