产品概述
WS-HF101AD是一套使用光纤传输高清视频的延长器设备，只需单根光纤就能将1080p信号进行远距离传输，同时支持音频；这套产品非常适用于大屏幕拼接、会议系统以及家庭娱乐等场景使用，该设备抗干扰能力极强，保证信号的稳定。
产品特点：
◇ 符合HDMI 1.3标准。
◇ 支持HDCP1.2。
◇ 一路正向模拟音频传输（3.5mm）。
◇ 支持 1080p 60Hz ，单模单纤传输10公里。
◇ 无延时传输数字DVI高清无压缩视频信号，视频清晰稳定。
◇ 自动识别和配置各种显示模式
◇ 内置自动均衡，画面清晰稳定
◇ 内置ESD保护电路，能有效防止静电损坏。
◇ 现场安装:简单方便，即插即用,无需设置
技术参数：
工作温度范围 | -5 到 +35°C |
工作湿度范围 | 5 to 90 % RH (no condensation) |
输入视频信号 | 0.5-1.0 volts p-p |
输入DDC信号 | 5 volts p-p (TTL) |
视频格式支持 | 1920*1080@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz |
输出音频 | 模拟立体声 3.5mm |
最大的传输距离 | 采用单模单纤10公里 |
光纤接口 | LC光纤接口 |
光纤波长 | 1310nm /1550nm FP |
输入电源 | 直流5V/2A，内正外负 |
电源功耗 | 发送端 5W
接收端 5W |
外形尺寸 长*宽*高 | 136*130*30mm |
包装尺寸 | 300*252*100mm |
重量 | 1.8kg |

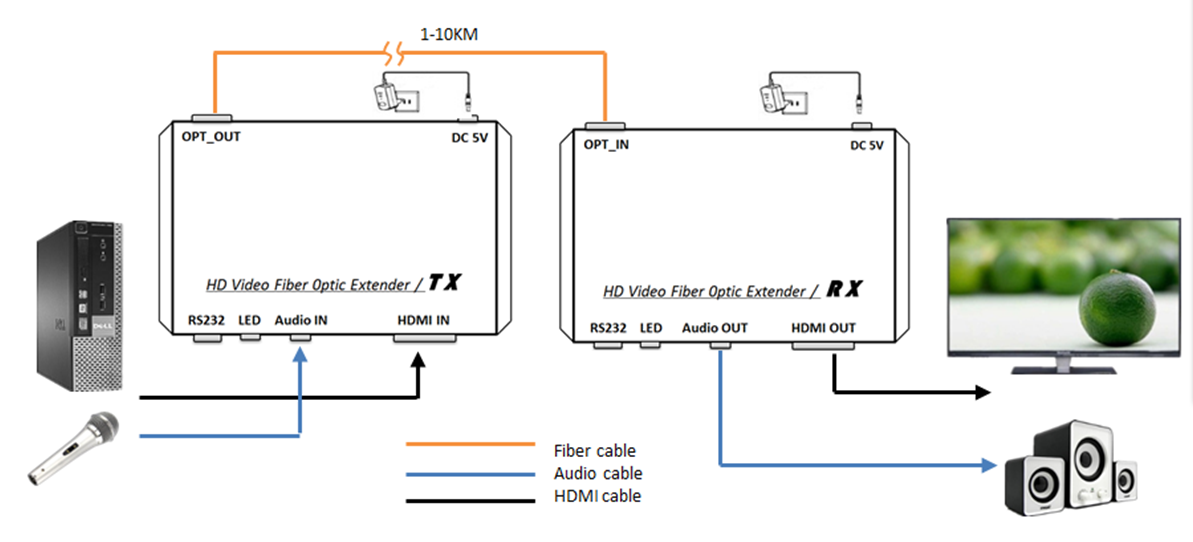

应用示意图：
