DVI光端机(无压缩/独立音频)

编  号: WS-HF0003
型  号: WS-HF103AD
更新时间: 2015.12.18

咨询热线:0755-2858-5030

在线咨询

主要功能

一.产品概述

WS-HF103AD是一套使用光纤传输高清视频的延长器设备,只需单根光纤就能将1080p信号进行远距离传输,同时支持音频;这套产品非常适用于大屏幕拼接、会议系统以及家庭娱乐等场景使用,该设备抗干扰能力极强,保证信号的稳定。

二. 产品特点:

   符合DVI1.0标准。

   支持HDCP1.2

   一路正向模拟音频传输(3.5mm)。

   支持 1080p 60Hz ,单模单纤传输10公里。

   无延时传输数字DVI高清无压缩视频信号,视频清晰稳定。

   自动识别和配置各种显示模式

   内置自动均衡,画面清晰稳定

   内置ESD保护电路,能有效防止静电损坏。

   现场安装:简单方便,即插即用,无需设置。



三.技术参数:

         工作温度范围

         -5  +35°C

         工作湿度范围

         5 to 90 % RH (no condensation)

         输入视频信号

         0.5-1.0 volts p-p

         输入DDC信号

         5 volts p-p (TTL)

         视频格式支持

           1920*1080@60Hz  1920*1080@50Hz

         1920*1080@30Hz  1920*1080@25Hz

         1920*1080@24Hz

         1080I@60Hz  1080I@50Hz

         1280*720@60Hz    1280*720@50Hz

         输出音频

         模拟立体声 3.5mm

         最大的传输距离

          采用单模单纤10公里

         光纤接口

          LC光纤接口

         光纤波长

          1310nm /1550nm FP

         输入电源

          直流5V/2A,内正外负

         电源功耗

         发送端   5W        ,接收端   5W

     外形尺寸 长**

          136*130*30mm

         包装尺寸

          300*252*100mm

         重量

          1.8kg

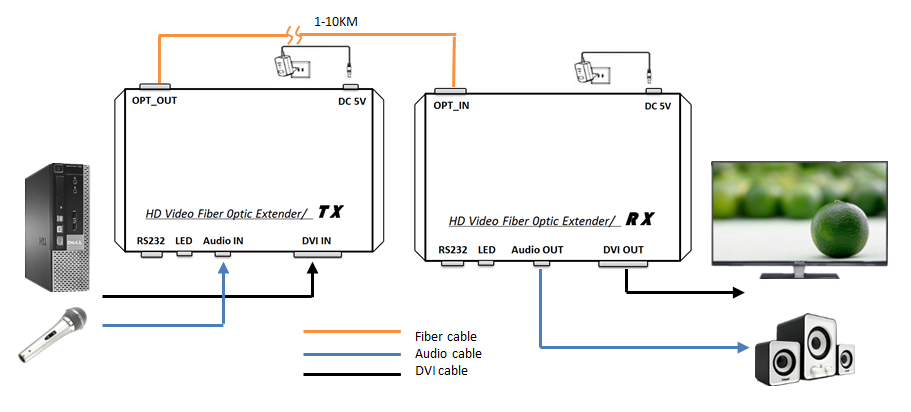

 应用示意图
