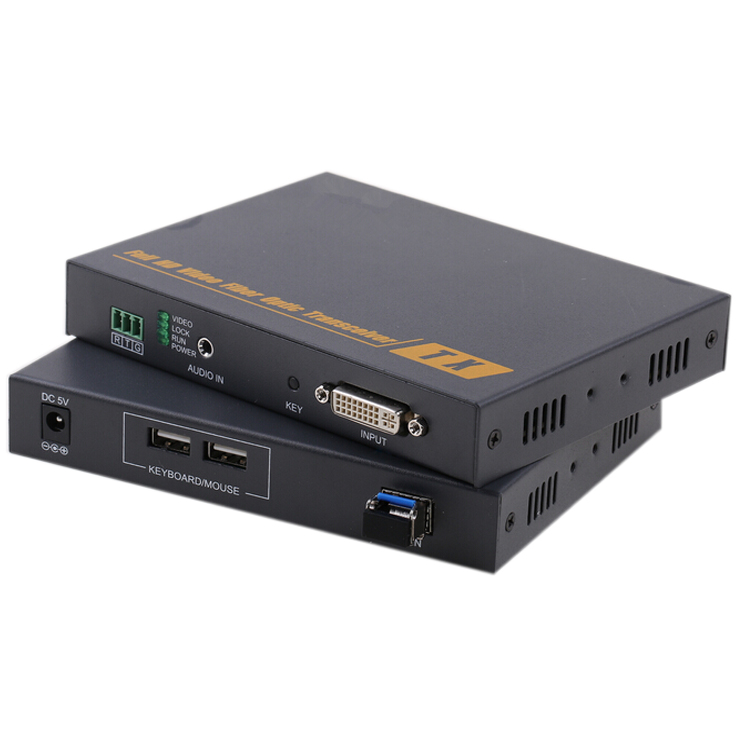

一.产品简介:
WS-HF103ADK延长器单根光纤长距离地传输高清视频信号，同时支持支持键盘鼠标远距离控制，串口数据传输和外接独立音频等功能，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的DVI信号延长方式。
二.主要特性：
◇ 通过光纤长距离地传输DVI视频和音频信号，最长可达10公里；
◇ 高清无压缩视频信号分辨率最高可达到1080P@60Hz；
◇ 支持KVM功能，能够使用键盘鼠标操作远端设备；
◇ 支持外接一路正向模拟立体声音频信号传输；
◇ 支持串口数据单向传输，自适应波特率；
◇ 兼容DVI 1.0标准
◇ 符合HDCP 1.2标准 – 高带宽数字内容保护技术；
◇ 能够自动识别和配置各种显示模式；
◇ 内置自动均衡系统，画面流畅，清晰，稳定；
◇ 内置ESD静电保护电路，全方位保护系统安全；
◇ 安装简单方便，即插即用，无需设置；
三.技术参数：
参数名称 | 详细说明 |
视频 | 支持协议 | DVI 1.0; HDCP 1.2 |
像素带宽 | 165MHz，全数字 |
接口带宽 | 总带宽6.75Gbps |
支持分辨率 | 1920*1080@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz |
接口 | DVI-D接口 |
阻抗 | 100Ω |
建议DVI最大输入/输出距离 | 小于5米，在1920X1080P@60Hz时 |
音频 | 接口 | 3.5mm立体声音频插座 |
信号类型 | 立体声 |
键盘/鼠标 | 接口 | 电脑端：MINI-USB 键盘鼠标端：USB-A标准接口 |
RS232 | 接口 | 工业端子 |
信号方向 | 单向传输 |
波特率 | 自适应，最高115200bps |
数据位 | 8位 |
光纤 | 光纤接口 | LC 接口 |
光纤类型 | 单模 |
波长 | 单模 1310nm |
接口带宽 | 2.97Gbps |
建议最大传输距离 | 在1920X1080P@60时， 单模光纤：10km |
其他 | 电源 | 电源适配器：DC 5V/2A |
最大功耗 | MAX 6W |
温度 | 工作温度：-5℃ ~ +70℃ |
湿度 | 工作湿度：5% ~ 90% |
外形尺寸 | 136*130*30mm |
质保 | 1年免费保修，终生维护 |

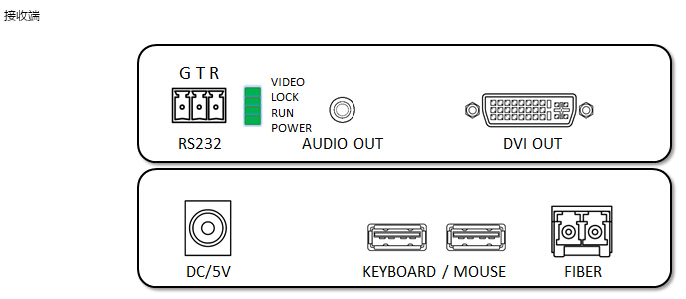

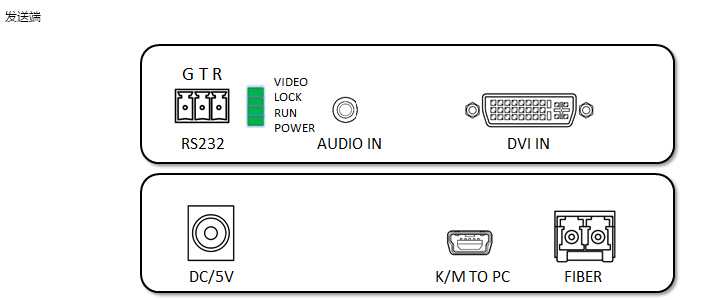

四. 端口说明：
端口描述：
端口名称 | 功能描述 |
DVI IN/OUT | DVI信号输入/输出 |
Audio IN/OUT | 立体声音频输入/输出 |
RS232 | 工业端子，串口（G：地，T：发送，R：接收） |
DC/5V | 电源适配器输入 |
FIBER | SFP光模块接入， LC接口 |
K/M TO PC | Mini-USB接口，连接电脑，传输鼠标键盘信号 |
KEYBOARD/MOUSE | USB鼠标键盘接 |
| |
信号灯指示名称 | 功能描述 |
VIDEO | 视频信号指示灯（亮：有信号，熄灭：无信号） |
LOCK | 视频锁定信号指示灯（亮：已锁定，熄灭：未锁定） |
RUN | 系统指示灯（亮：运行正常，熄灭：运行错误） |
POWER | 电源指示灯（亮：电源正常，熄灭：无电源输入） |
五. 安装步骤：
1. 将DVI信号源接入DVI光端机发送端；
2. 将立体声音频接入DVI光端机发送端(如需要)；
3. 将DVI光端机接收端连接到显示设备（如高清电视机、拼接屏等）；
4. 将DVI光端机接收端的输出音频接入音响设备(如需要)；
5 采用LC接口光纤线连接发送端与接收端的光纤接口，
6. 将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

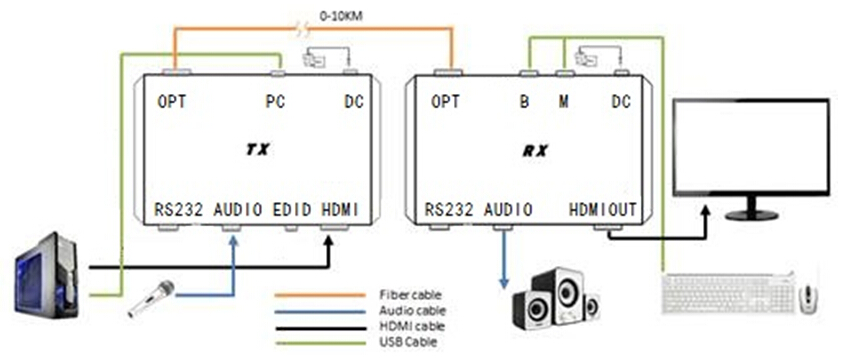

六. 应用示意图：
