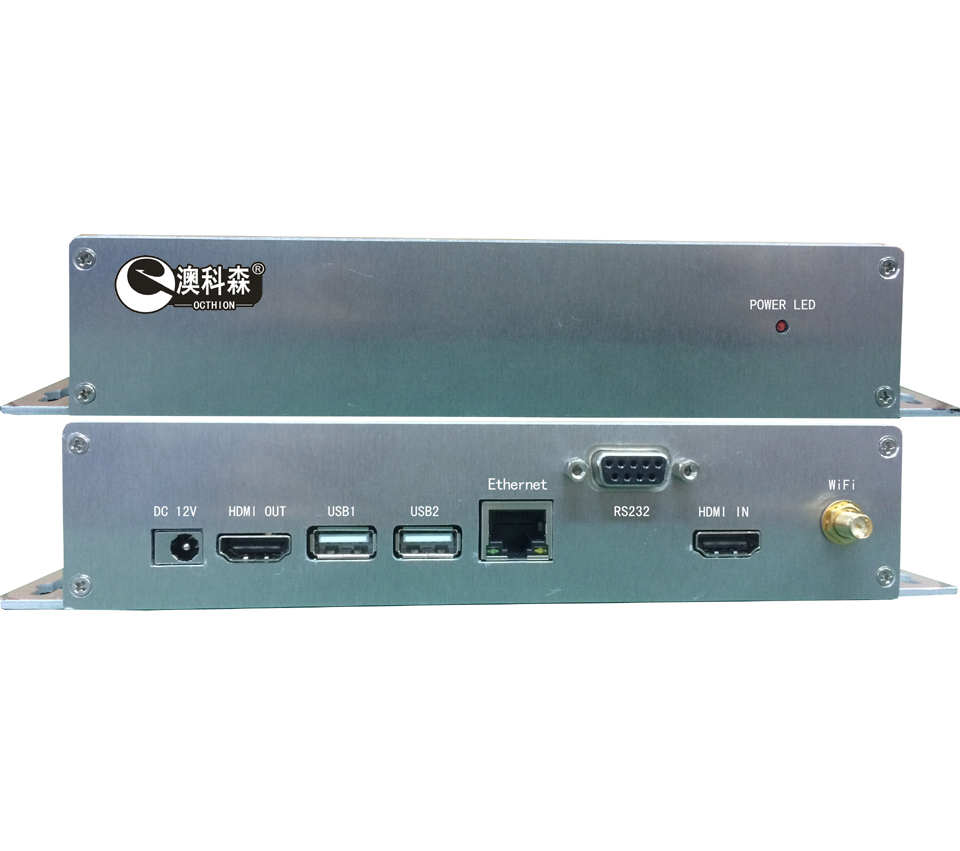

专业级HDMI字幕机字符叠加器(支持4K输出)

编  号: WS-HDMI-DJ-001
型  号: WS-HDMI-DJ-406
更新时间: 2016.12.06

咨询热线:0755-2858-5030

在线咨询

主要功能



专业级HDMI字符叠加器视频演示,观看请复制链接:


 http://v.youku.com/v_show/id_XMTg3NTk2MjE0NA==.html





一、 产品简述:



      简介: 这款HDMI字幕叠加控制器采用专业进口的处理芯片,可在HDMI视频图象信号上叠加用户所需的图片及字幕信息,同时图片可以动态切换显示,字幕可以滚动显示,只要通过计算机及相应的字幕软件将要叠加的图文信息写入本机后便可独立运行。这款专业的HDMI信号字幕叠加器,采用先进的专用图像处理和文字叠加技术,用户可以很方便的通过RS-232、局域网络控制显示的文字、图片及显示模式。

      应用:随着视频及多媒体技术的不断发展,HDMI字符叠加器运用也越来越广泛,高清字幕叠加器因其强大的功能, 可满足各级电视台、影视制作机构、教育部门、海航,军队、企事业单位、视频网站等在高/标清视音频制作、视音频资料归档及发布的多种工作需要。



二、主要性能:



◇    输入输出:  一路HDMI视频输入,一路HDMI视频输出;

◇    输出分辨率:HDMI输出分辨率高达:3840*2160@60HZ

◇    图像旋转:  支持HDMI输入图像缩放及顺时针方向旋转:90度,180度,270度

◇    叠加信息:  支持HDMI信号上面叠加多种格式的图片和字幕叠加,无输入信号时也可叠加输出;

◇    位置显示:  HDMI视频图像、图片、字幕及字幕背景可以任意大小、任意位置显示;

◇    图片格式:  叠加的图片最大支持1920*1080P,格式为:JPEG, PNG, BMP,GIF,WEBP;

◇    图片切换模式:标准切换,立方体入/出,淡入淡出,盒状收拢/展开,向上/向下旋转,页面卷曲,随机动画;

◇    字幕叠加方式:支持动态和静态字幕叠加,动态字幕支持左飞(从右往左滚动)和上飞(从下往上滚动),滚动速度可调节;

◇    字幕字体:  宋体,楷体,黑体,隶书,幼圆,行书等常用字体;

◇    字幕字号:  数值从最小1号到最大199号;

◇    字幕描边支持字体描边功能,描边功能可打开或关闭,描边精度可调;

◇    时间日期显示:系统内部自带日历时钟,支持多种时间日期格式叠加显示

◇    软件界面:  中/英文仿真GUI图形软件设置界面,预览屏显效果--“所见即所得”;

◇    上传速度:  场景上传速度快,不黑屏不卡顿,支持定时播放;

◇    控制方式有线网络控制,2.4G无线WIFI控制, RS232控制。





三、产品优势:



       产品采用专业广电级视频处理芯片,上传速度快,图像无衰减;

       HDMI输入与输出,同步性好,不黑屏不卡顿,无延时;

      HDMI输出分辨率高达:3840*2160@60HZ

      支持无线WIFI控制,彻底省掉用户布线的麻烦,方便用户操作;

      可提供串口协议,方便用户二次开发

      支持定制开发,可以OEM出货。







四、技术参数:



                       项目                                                        型号:WS-HDMI-DJ406

HDMI视频输入



支持HDMI  1.4

HDMI视频输出



最高支持 3840*2160@60HZ输出

音频输出



HDMI音视频同步输出

USB输入



接鼠标键盘操作或升级用

汉字字库

宋体,楷体,黑体,隶书,幼圆,行书体

支持图片格式



JPEG, PNG, BMP,GIF,WEBP

时间日期显示



支持多种格式显示



控制方式



100M有线网络控制



2.4G无线WIFI控制



RS-232(TTL电平)控制

电源输入



DC12V/2A

功率消耗



<10W

工作温度



0℃—+45℃

尺寸



215mm*99mm*40mm

整机净重



0.8KG

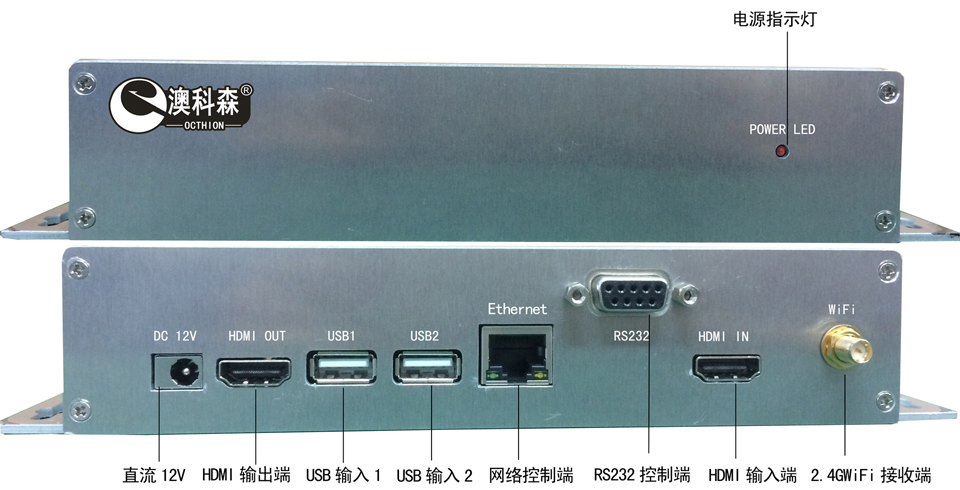

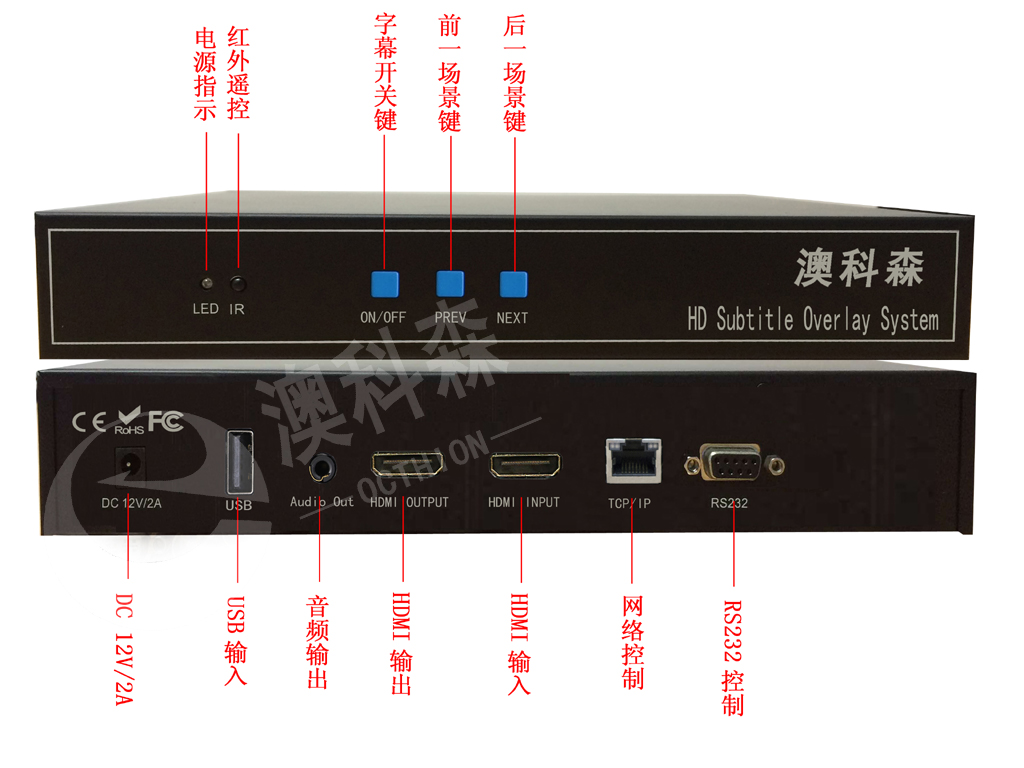

 五、按键及接口:

 前后合成小小图--接口说明 .jpg





连接说明:

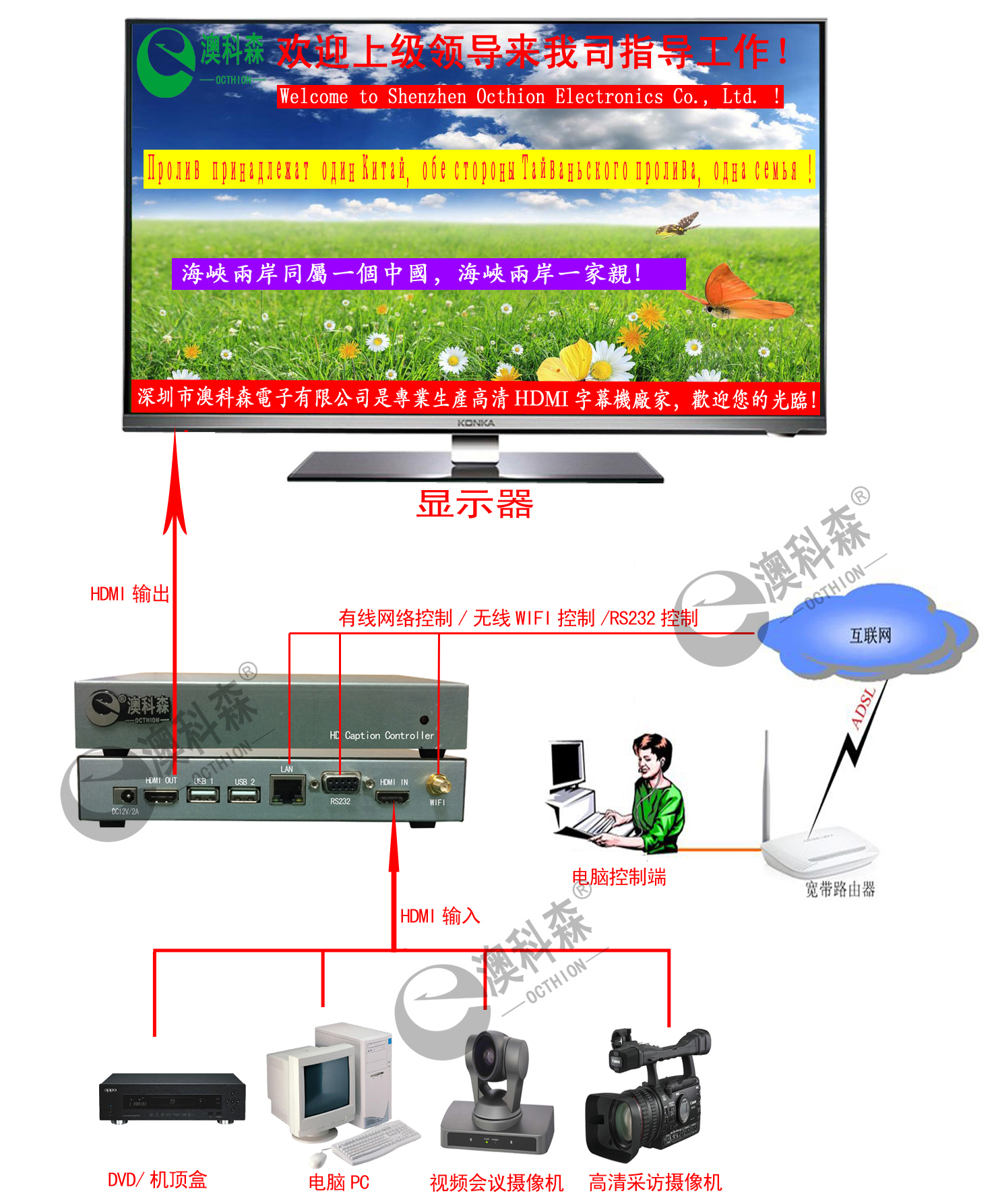

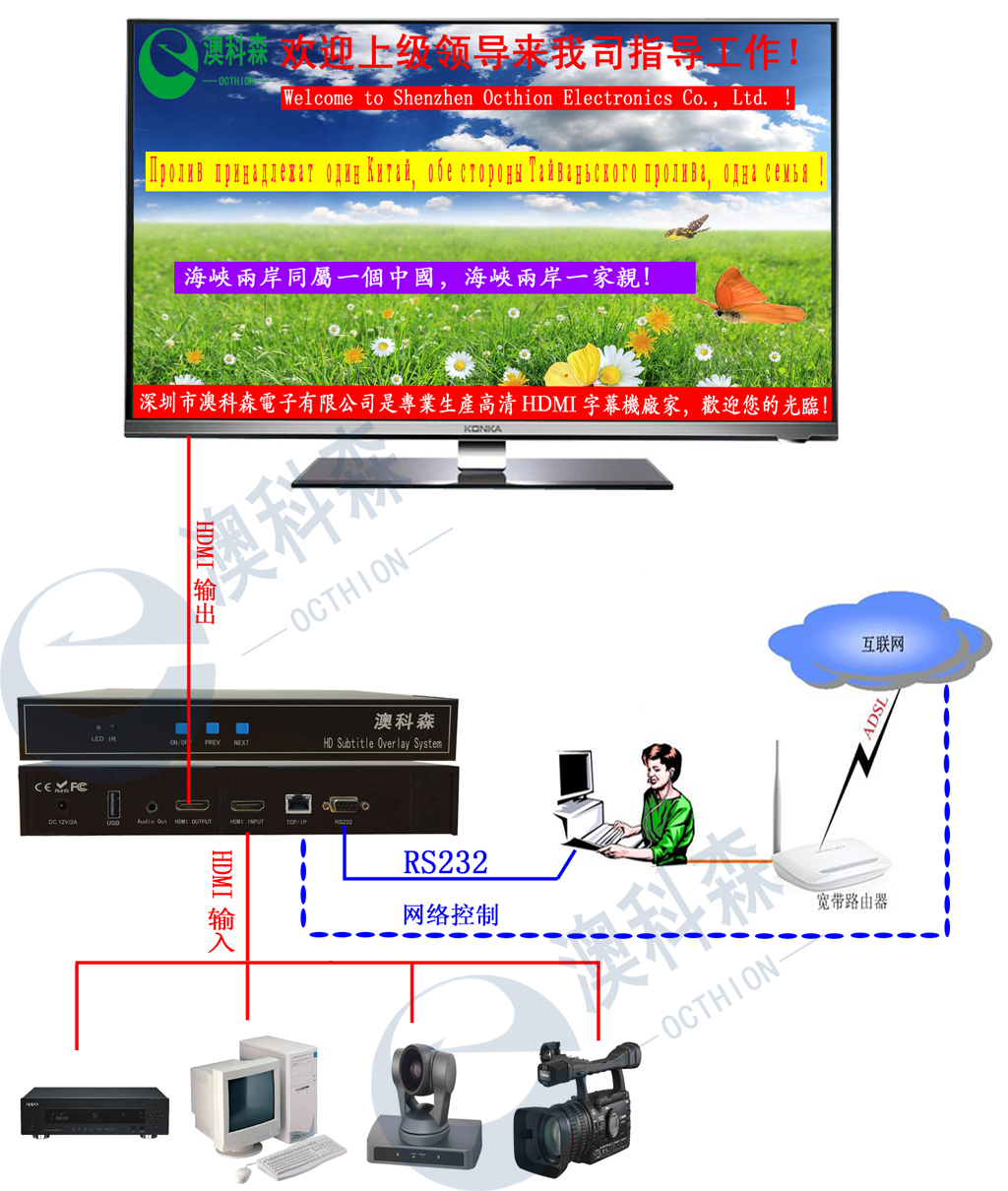

1.单台电脑控制一台高清字幕机的连接方式:

 HDMI叠加连接图 拷贝.jpg

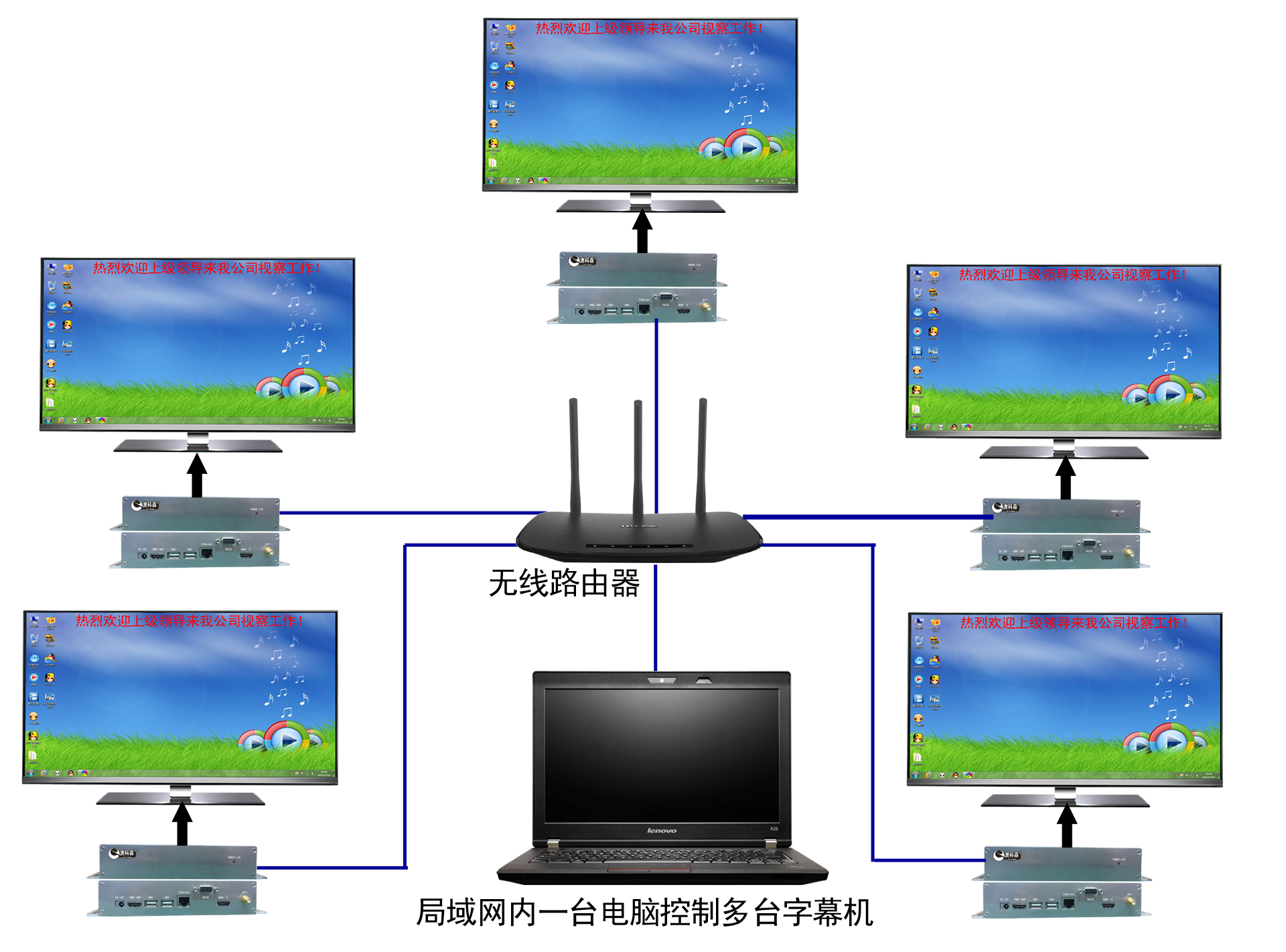

2. 单台电脑在局域网通过2.4G无线Wifi控制多台字幕机显示连接方式:

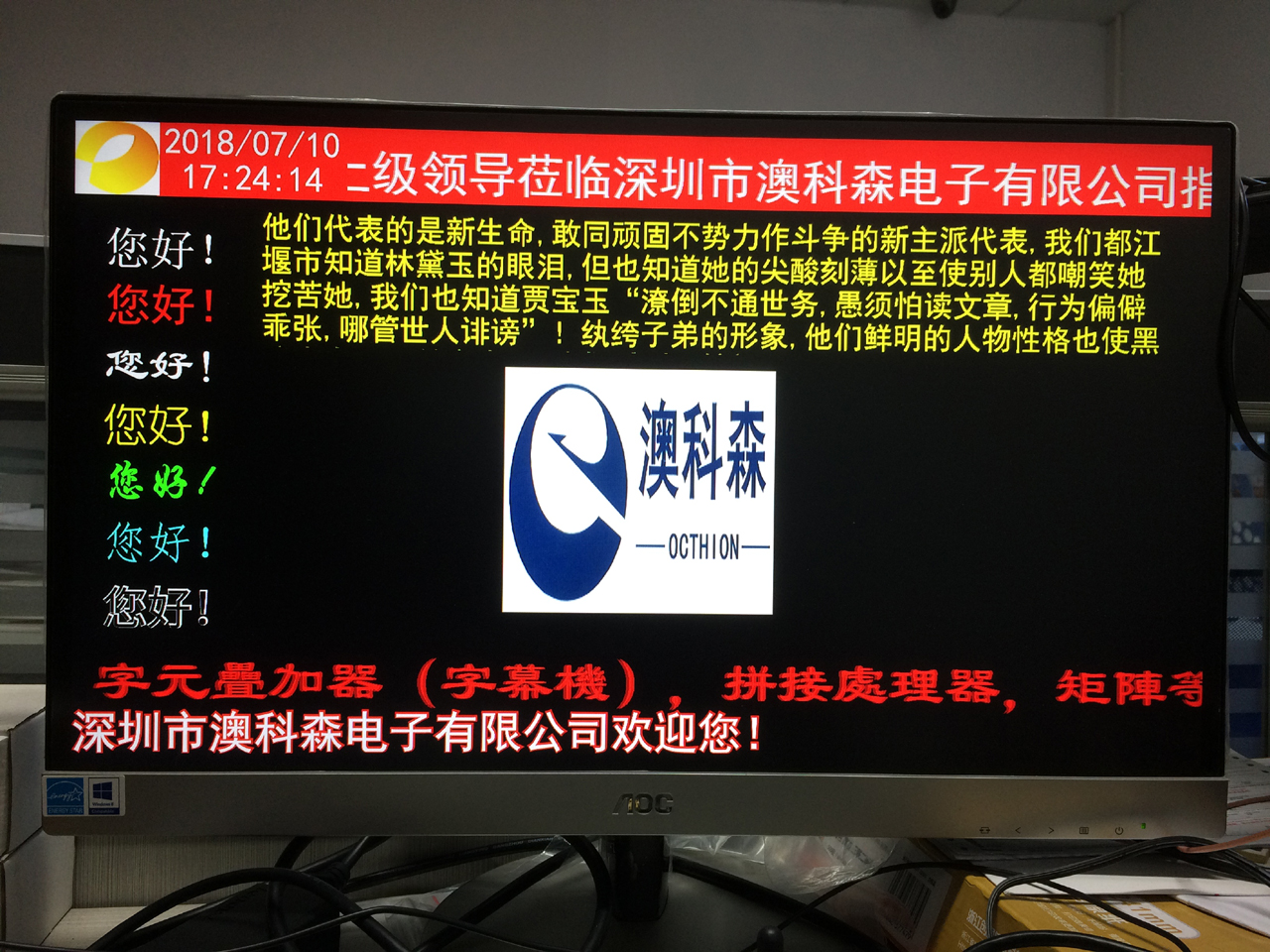

 显示效果:
















声明:澳科森(OCTHION)所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
