一、 产品简述：

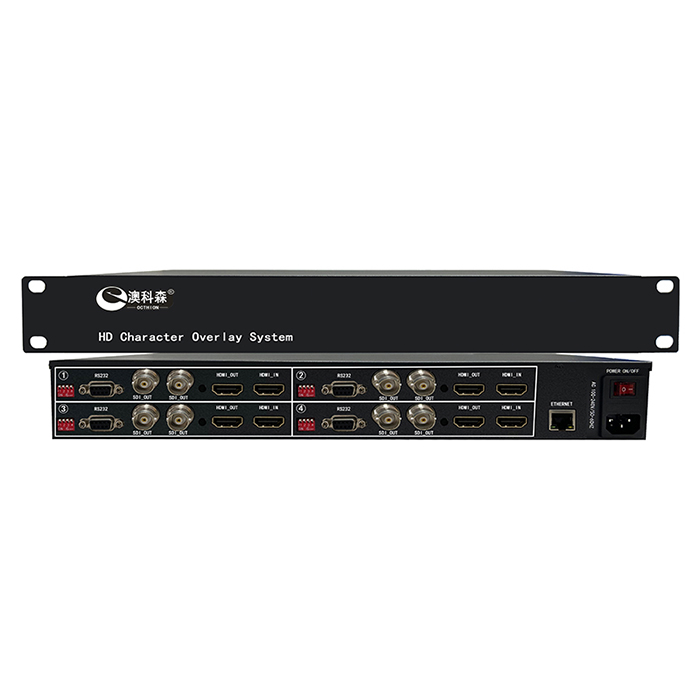

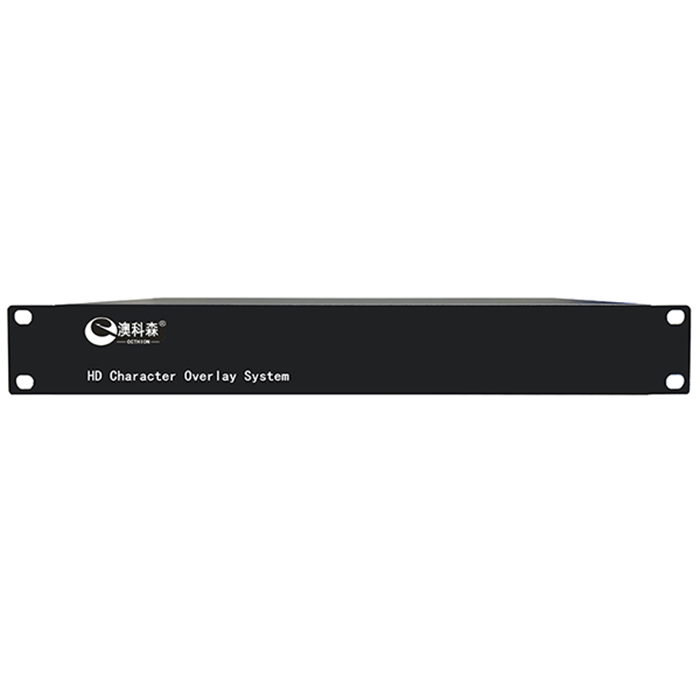

       四路超清HDMI字符叠加器采用先进的图像处理芯片和优秀的图文叠加技术，系统使用的是HDMI信号输入输出无压缩，直进直出的工作原理，最多可支持在四路4K/60HZ HDMI超清信号输入信号上叠加用户所需的字符和图片信息，通过HDMI及SDI同步输出的方式进行字符及图片的叠加，断电进行保存。用户通过可视化的字符叠加软件，可以很方便地设置字符的字号大小、显示位置、字符颜色、字符背景、场景预存调用等功能，是我公司根据市场的需求，新研发出来的一款超高清图文叠加设备。

         应用：随着视频及多媒体技术的不断发展，超清4K字符叠加器运用也越来越广泛，因其强大的功能，可用广电影视、视频会议、安防监控、航海航天勘测、广告宣传等需要字符及图片叠加显示的场合。

二、主要功能：

1.    纯硬件平台打造，无操作系统，采用工业级芯片，具备抗干扰能力；

2.    丰富的输入输出接口，满足大部分用户的需求

             输入接口:   4路高清HDMI信号，分辨率自适应，最高支持3840*2160

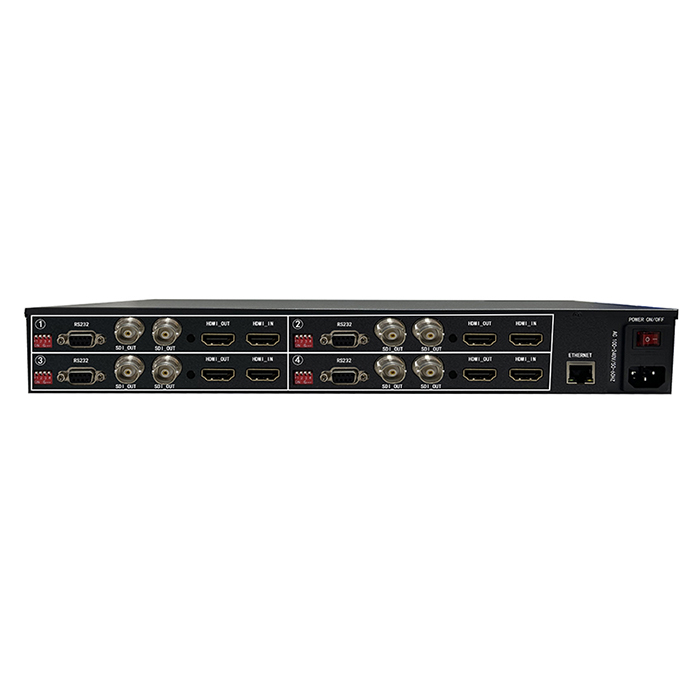

             输出接口：4路HDMI输出+ 8路SDI同步输出；

3.    支持超高清输入输出分辨率：

             HDMI输入输出:最高支持3840*2160/60HZ, 向下兼容；

             SDI输出：最高支持1920*1080；

4.    支持主流品牌HDMI摄像头及其它高清HDMI信号源的输入输出

6.    平均无故障工作时间 (MTBF) ≥50000小时:；

7.    支持超多区域字符内容叠加：

              网络叠加控制方式下：支持64个字符区域，每个区域可叠加60个汉字（字数多少和字号大小有关）；

              串口叠加控制方式下：支持24个字符区域，每个区域可叠加30个汉字；

8.    支持每路叠加的文字信息显示在全屏幕的任意位置；

9.    支持输入输出分辨率为1920*1080下的图片叠加（选配功能），

       图片格式为BMP，图片大小为1920*1080及以下；

10.   支持断电记忆功能，断电重新上电后原来叠加的字符不丢失；

11.   字体及字号大小可选择：

              字体： 宋体、黑体（其它字体可定制）；

              字号： 32号、64号（更多字号可定制）；

12.   多种控制方式可供选择：支持RS232串口控制和网络控制，可多台分地址同时控制；

13.   可提供串口及网络控制协议，方便用户二次开发；

14.   提供实时的软件预览功能，所见即所得；

15.   支持场景预存，调用，删除，方便用户随时调用所需场景；

16.   支持特殊功能的OEM/ODM定制开发；
