一、 产品简述:
简介:这款超清4K字幕叠加器采用专业进口的处理芯片,可在HDMI(DVI)信号上叠加用户所需的图片及字幕信息,字幕可以滚动显示,也可以静态显示,只要通过专业的字幕控制软件将要叠加的图文信息写入本机后便可独立运行。这款专业的超清4K字幕叠加器,采用先进的专用图像处理和文字叠加技术,用户可以很方便的通过RS-232、局域网络控制显示的文字、图片及显示模式。
应用:随着视频及多媒体技术的不断发展,超清4K字幕叠加器运用也越来越广泛,超清字幕叠加器因其强大的功能, 可满足各级电视台、影视制作机构、教育部门、海航,军队、企事业单位、视频网站等在高/标清视音频制作、视音频资料归档及发布的多种工作需要。
二、主要性能:
◇ 输入接口:
输入1:支持HDMI输入,最高支持3840*2160P/30HZ向下兼容)输入,自适应;
输入2:支持网络输入(市面上90%以上的IPC、RTSP视频流等)。
◇ 输出接口:
支持 HDMI输出,最高支持3840*2160P/30HZ,向下兼容,自适应;
◇ 支持HDMI内嵌音频输入输出;
◇ 网络输出叠加后图像码流可供NVR录像及局域网内的其它编解码设备访问;
◇ 叠加图片: 支持叠加JPEG, PNG, BMP格式的图片叠加和字幕叠加,无输入信号时也可叠加输出;
◇ 叠加字幕: 支持中文简体、中文繁体、英文,数字及特殊符号的叠加;
◇ 叠加时间日期:支持叠加时间、日期、星期等信息,可启动或关闭显示;
◇ 时间日期显示:系统内部自带日历时钟,支持多种时间日期格式叠加显示
◇ 支持倒计时显示,设置有功能键:启动、暂停、关闭;
◇ 校时功能: 采用网络校时;
◇ 显示位置: 在输入视频图像上叠加的图片大小、位置任意可调;
在输入视频图像上叠加的字幕及字幕背景大小、颜色、位置任意可调;
◇ 字幕叠加方式:支持实时动态叠加和静态字幕叠加,滚动动态字幕支持左飞(从右往左滚动)、右飞(从左往右滚动)和上飞(可整版字幕从下往上滚动)、下飞(可整版字幕从从上往下滚动),滚动速度可调节;
◇ 字幕字体: 宋体,楷体,黑体,隶书,幼圆,行书和繁体;
◇ 字幕设置: 可设置字体颜色,背景,字号,显示位置
◇ 字幕字数及字号:显示字数不限,数值从最小 1 号到最大 300 号;
◇ 字幕描边: 支持字体描边功能,描边功能可打开或关闭,描边精度可调;
◇ 软件界面: 中/英文/繁体仿真 GUI 图形软件设置界面,预览屏显效果--“所见即所得”;
◇ 上传速度: 场景上传速度快,不黑屏不卡顿,实时上传;
◇ 控制方式: 网络控制, RS232控制
三、产品优势:
◇ 产品采用专业广电级视频处理芯片,开机速度快,图像无衰减;
◇ HDMI输入与输出,同步性好,不黑屏不卡顿,无延时;
◇ HDMI输入输出分辨率最高可达:3840*2160;
◇ 支持远程网络升级,方便用户操作;
◇ 可提供串口/网络控制协议,方便用户二次开发;
◇ 支持定制开发,可以OEM出货。
四、技术参数:
项目 | 型号:WS-HDMI-DJ408 |
---|
输入 | HDMI |
输出 | HDMI |
音频输出 | HDMI内嵌音频 |
USB输入 | 升级用 |
字体 | 宋体,楷体,黑体,隶书,幼圆,行书和繁体 |
支持图片格式 | JPEG, PNG, BMP |
时间日期显示 | 支持多种格式显示 |
控制方式 | RJ45网络控制
|
RS-232控制 |
电源输入 | DC5-26V/1A |
功率消耗 | <10W |
工作温度 | -20℃—+75℃ |
尺寸 | 215mm*99mm*40mm |
整机净重 | 1.2KG |

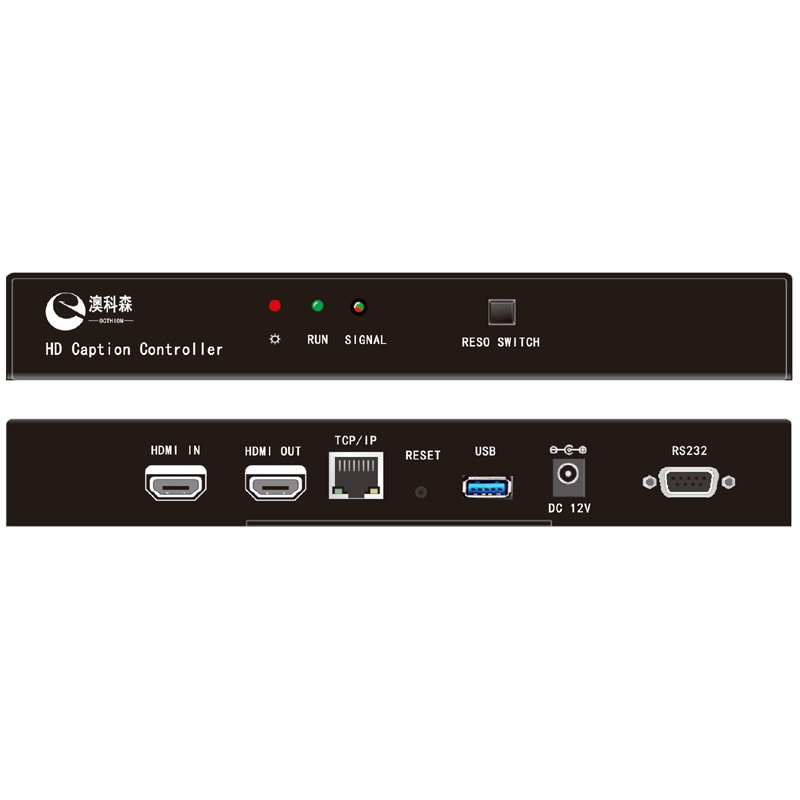

五、按键及接口:
