一、 产品简介
8000系列多屏幕拼接处理器是一台纯硬件架构、无操作系统的高性能视频图像处理工作站，可广泛应用于安防监控、展览展示、军事指挥、教育科研、政府公告、商业显示等行业。
8000系列多屏幕拼接处理器采用FPGA+的系统架构，针对7x24 工作环境为用户提供安防拼接与商业显示跨界融合的解决方案，模块化设计提供了高度的灵活性和可维护性。以FPGA 的视频处理技术为基础，打造FPGA+架构的灵活应用。基于智能控制技术、运算编解码技术以及Android灵活的显示交互技术，构建起一个模块化、嵌入式、智能可扩展的显示管理平台，可实现画面的任意开窗、漫游、叠加、缩放、旋转等多种显示效果。
8000系列多屏幕拼接处理器旗下包含8100、8200、8400多种功能型号，每种型号均可配置多种不同的可选规模，其中最大能支持144块大屏幕的拼接显示。

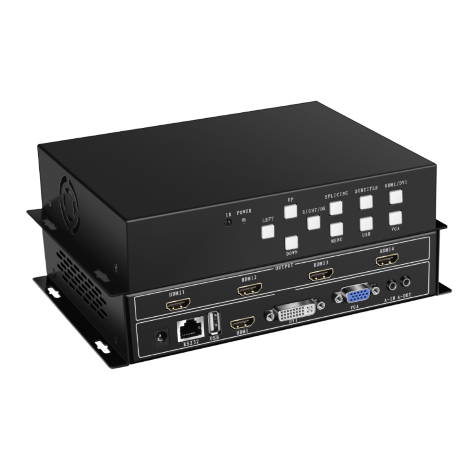

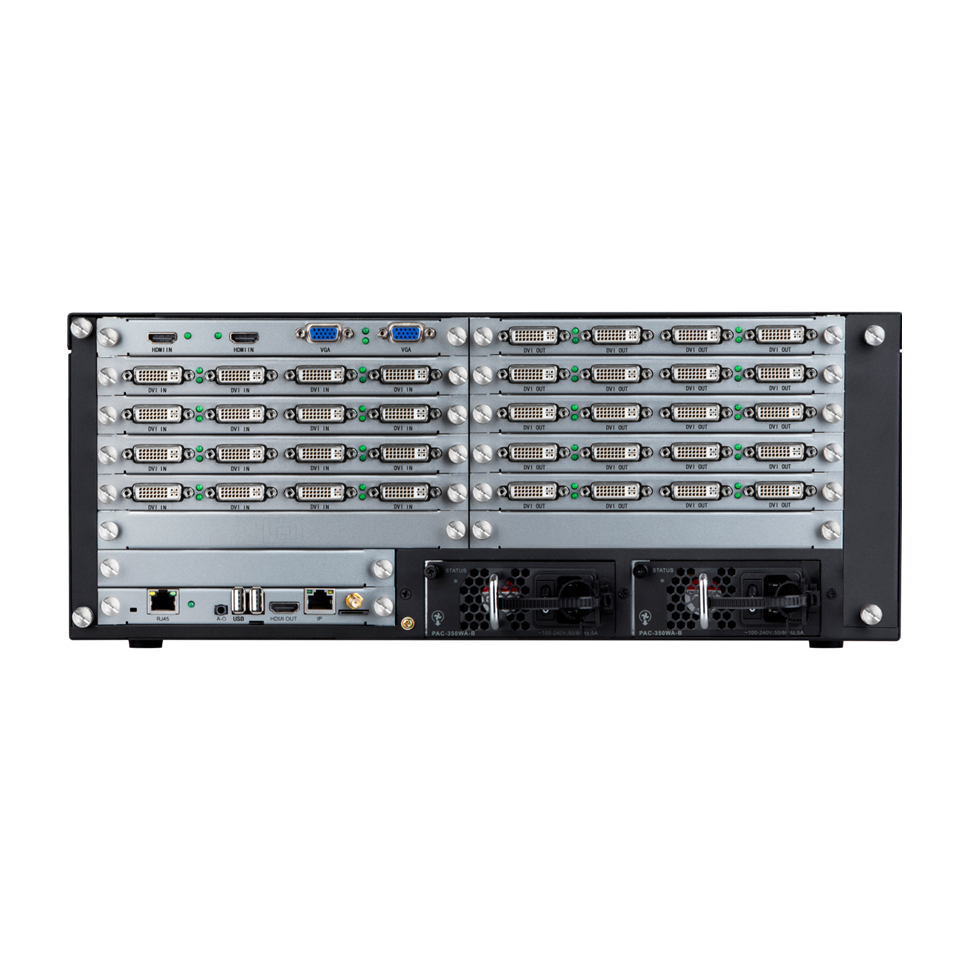

WS-M8100
二、 功能特性（主要控标点）
系统架构
u FPGA+架构
以高稳定高带宽FPGA纯硬件架构为基础，采用功能化模块化板卡的硬件设计，实现无限扩展的FPGA+架构。
u 模块化插卡式设计
输入板、输出板、切换板、风扇、电源、防尘网等主要模块均为插卡式设计，为日常使用及维护带来了极大的方便。
u 扩展槽支持输入输出板卡任意混插
u 支持高达4组显示墙的分组管理，支持多组不同分辨率及拼接模式的显示布局；各组屏之间信号共享，方 便用户管理。
u 输出映射
工程现场施工更具灵活性,实现设备与显示单元之间的连接线材无需一一对应，可在软件中随时随意调整。
视频图像处理
u 单个信号可以在任意M×N个显示单元上拼接显示，M、N均为大于等于1的正整数。
u 支持输入信号任意开窗、漫游，支持图层叠加，最多支持单屏四图层的任意布局。
u 单屏最大支持256画面分割
u 智能缩放技术，图像缩放采用智能多相位滤波算法，根据图像特点自动选择最优的滤波系数，图像接近失量级缩放效果，保证更多细节，边缘无锯齿以及很好的锐度。
u 支持多路超高分辨率底图
u 支持多路矢量虚拟LED，同时支持动态和静态两种显示方式，可任意编辑显示内容、字体、颜色、速度等参数。
u 支持AI级图像一键处理引擎，采用人工智能级图像处理技术，能实现一键补光、一键去雾等图像智能处理。
u 支持无缝切换，处理器内部集成高清信号处理机制，保证信号切换时无延时、无蓝屏、无黑屏等中间过渡状态。
u 支持智能去黑边（输入图像任意裁剪），边缘融合，区域放大等画面实时处理功能。
u 支持输入信号的字符叠加，可以通过控制软件更改字体类型、大小、背景色、前景色、显示位置等参数。
u 支持输入信号自动探测，实时探测每一个输入端口是否有信号接入，输入板卡及客户端软件均有状态指示。
u 支持矩阵切换，处理器内部集成矩阵功能，支持单个信号源开多个窗口同时显示。
网络及多媒体处理技术
u IP流实时解码，支持H.265
支持ONVIF、RTSP等网络流媒体协议，可兼容市面主流品牌网络摄像机（IPC）、NVR、视频流媒体服务器等； 单个网口最大支持64路D1，32路720P，16路1080P，4路4K解码。
u 支持内置信息发布上屏
视频、图片、数字标题、滚动横幅发布，电子时钟、实时气象等控件显示，图文信息自主编辑，满足各种显示 设备的信息发布上屏。
u 自带播放系统，支持各类媒体格式
支持几乎所有的视频（rmvb、avi、mpeg、dat、mov、mkv、wmv等），音频（mp3、wma、wav等），图片（jpg、 gif、png等）；支持流媒体电视,摄像采集等，支持PDF、office文档、动态网页、天气、时间、滚动字幕等。
u 支持手机、平板电脑、笔记本电脑屏幕镜像推送功能
u 支持网络抓屏功能，将局域网内所有PC电脑桌面通过网络显示至大屏
u 支持内嵌音频处理与切换，支持3.5mm音频口输出
其他特色增值功能
u 支持冗余电源，一个正常使用电源，一个备份电源。正常电源出现故障时，自动切换至备用电源。
u 支持BS控制/支持跨平台控制
无需安装任何客户端软件，支持网页登录控制；支持windows、IOS、MAC OS、Android、Linux等各类操作系统 跨平台控制。
u 机箱风扇转速根据设备温度自适应。
u 支持预操作模式，开启该功能后，所有窗口的操作将不会立马生效，需点击确认后，再一次性将所有操作生效。
三、 8100混合无缝拼接矩阵
1.1 主要功能
类别 | 机箱规格 | 1U | 2.5U | 4U | 7U | 15U |
机箱 | 尺寸WxDxH(mm) | 397x227x44.5 | 437x428x111 | 437x428x178 | 437x428x311.5 | 437x428x667.5 |
机箱重量（kg） | <=4.2 | <=15 | <=20 | <=30 | <=70 |
满配功耗（W） | <=45W | <=100W | <=150W | <=300W | <=600W |
工作温度 | 工作温度：-10℃~50℃ |
工作湿度 | 相对湿度：5％～95％ 无冷凝 |
冗余电源 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
主控卡槽 | 1 | 1 | 1 | 1 | 1 |
扩展卡槽 | 0 | 1 | 1 | 1 | 1 |
业务卡槽 | 3 | 8 | 10 | 24 | 56 |
通信控制 | 通信方式 | 支持TCP网络控制、串口控制；同时支持RS232及RS485环出 |
CS客户端控制 | 标配windows图形化拼接控制软件，简单易用； |
BS控制 | 无需安装任何客户端软件，支持网页登录控制； |
跨平台控制 | 支持windows、IOS、MAC OS、Android、Linux等各类操作系统跨平台控制； |
视频接口 | 输入接口 | 支持HDMI、DVI、VGA、YPbPr、CVBS、SDI、IP、Android |
输出接口 | 支持HDMI、DVI、VGA、SDI |
图像处理 | 矩阵切换 | 自带矩阵功能，支持所有输入信号任意切换至所有输出端口。 |
画面拼接 | 支持任意拼接组合 |
单屏图层数量 | 单屏一图层 |
OSD字符叠加 | 支持输入信号的OSD字符叠加功能，可以通过控制软件更改字体类型、字体大小、背景色、前景色、显示位置等参数。 |
输入图像裁剪 | 支持输入图像的任意裁剪。 |
高清静态底图 | 支持超高分辨率静态底图显示。开启底图时，默认占用最底层图像窗口。底图显示支持3种模式：所有屏幕单屏显示、所有屏幕拼接显示、部分连续区域拼接显示。 |
高清矢量字幕 | 支持超高清点对点矢量字幕显示，可以任意设置滚动速度，可以编辑显示内容、字体、颜色等参数。字幕默认占用最顶层图像窗口。 |
无黑场实时切换 | 信号切换时不会出现黑场、花屏现象。 |
边缘屏蔽 | 支持边缘屏蔽功能，可以设置屏幕边缘的尺寸。 |
显示控制 | 输出映射 | 工程现场施工更具灵活性,实现设备与显示单元之间的连接线材无需一一对应，可在软件中随时随意调整 |
屏幕分组 | 单台矩阵最多支持4组显示墙的设置。 |
情景模式 | 最大32个 |
其他特色 增值功能 | 智能温控 | 实时检测矩阵内部温度，并自动控制风扇开关。 |
业务板卡自动探测 | 实时探测当前矩阵所有插入的板卡。 |
输入信号自动探测 | 实时探测每一路输入是否有信号接入，输入板卡及客户端软件均有状态指示； |
预操作模式 | 开启预操作模式后，所有窗口的操作将不会立马生效，需要点击确认后，再一次性将所有操作生效。 |

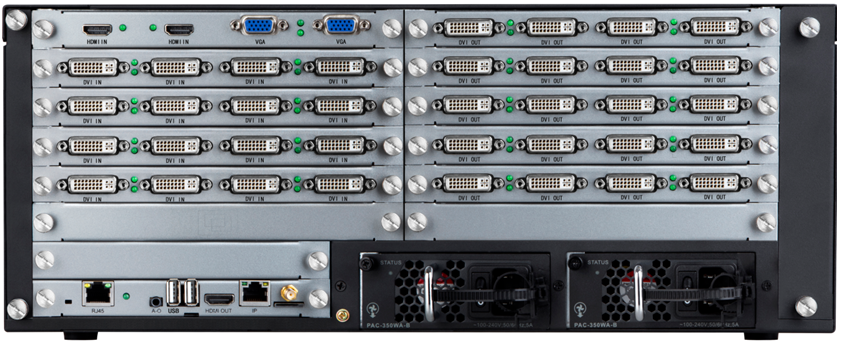

1.2 接口类型
型号 | 名称 | 参数 |
常规
输出端口 | HDMI输出 | HDMI Type A接口（母头），支持HDMI1.3 和数字信号保护协议 HDCP，最大支持分辨率1920*1080@60Hz。 |
DVI-D输出 | DVI-I接口（母头），最大支持分辨率1920*1080@60Hz； |
常规
输入端口 | HDMI输入 | HDMI1.3数字接口，支持HDCP，最大支持分辨率1920*1080@60Hz； |
DVI输入 | DVI-D数字接口，最大支持分辨率1920*1080@60Hz； |
VGA输入 | DB-15M模拟接口，最大支持分辨率1920*1080@60Hz； |
其他
输出端口 | HDMI输出（内嵌音频） | HDMI Type A接口（母头），支持HDMI1.3 和数字信号保护协议 HDCP，最大支持分辨率1920*1080@60Hz，支持随路音频输出； |
HDMI输出（内嵌音频+3.5mm音频接口） | HDMI Type A接口（母头）+3.5mm音频接口，支持HDMI1.3 和数字信号保护协议 HDCP，最大支持分辨率1920*1080@60Hz，支持随路音频输出； |
DVI-I输出 | DVI-I接口（母头），最大支持分辨率1920*1080@60Hz，可以通过转接头输出VGA信号； |
其他
输入端口 | HDMI输入（内嵌音频） | HDMI1.3数字接口，支持HDCP，最大支持分辨率1920*1080@60Hz； |
CVBS输入 | 支持PAL/NTSC制式，支持亮度、对比度、灰度、饱和度调节； |
YPbPr输入 | DB-15M模拟接口，最大支持分辨率1920*1080@60Hz； |
SDI输入 | BNC接口（母头），分辨率支持720i，720P，1080i，1080p |
4K输入 | 单卡支持两路HDMI1.4数字接口（2切1使用），最大支持分辨率3840x2160@30Hz； |
IP输入-Std | 单网口支持4路1080P/9路720P/16路D1视频解码，支持H.264视频压缩格式；
每个IP Std支持1个IP通道，每个IP通道支持1/4/9/16画面分割。 |
IP输入-Plus | 单网口支持4路4K/16路1080P/32路720P/64路D1视频解码，支持H.264及H.265视频压缩格式；每个IP Plus板支持4个IP通道，每个IP通道支持1/4/9/16画面分割。 |
信发高清输入-Std | 支持1路安卓系统子板输入（每路最大输出分辨率1080P），配置：CPU：Cortex-A7八核；内存：1GB DDR3；存储：16GB eMMC；支持CS、BS架构信息发布系统；支持数字标题、滚动横幅发布，支持电子时钟、实时气象等控件显示，支持图文信息自主编辑，满足各种显示设备的信息发布上屏； |
手机、平板无线推屏输入 | 配置：CPU：Cortex-A17四核1.8GHz；内存：2GB DDR3；存储：16GB eMMC；1个RJ45百兆网口；ios系统可以直接使用自带的airplay镜像功能，Windows及Android系统需要安装专业的投屏软件。可以将同一局域网内的手机、平板、电脑直接镜像至显示屏。 |
信发超清输入-Plus | 支持1路安卓系统子板输入（每路最大输出分辨率3840x2160），配置：CPU：Cortex-A17四核1.8GHz；内存：2GB DDR3；存储：16GB eMMC；支持CS、BS架构信息发布系统；支持数字标题、滚动横幅发布，支持电子时钟、实时气象等控件显示，支持图文信息自主编辑，满足各种显示设备的信息发布上屏； |

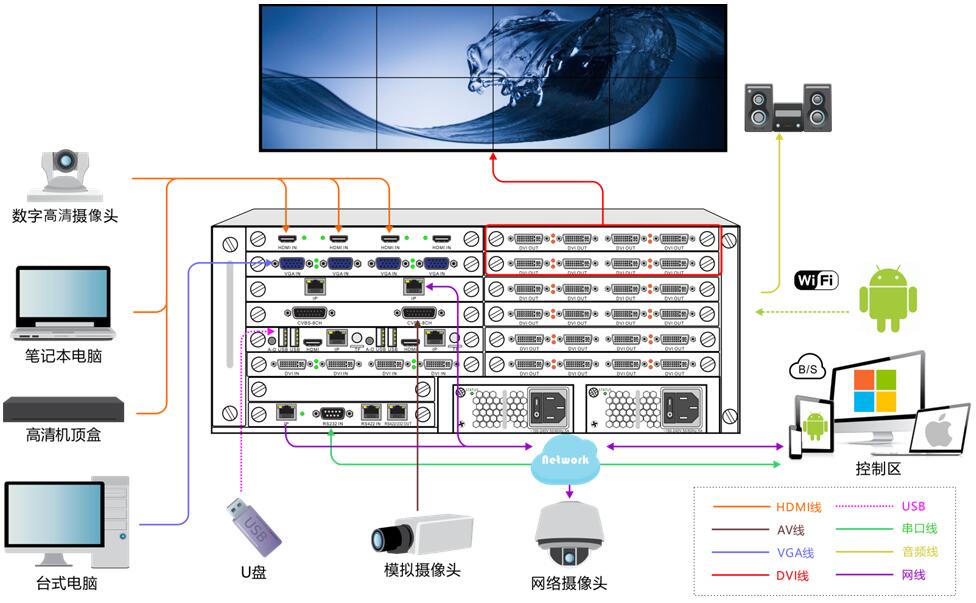

四、 系统拓扑图
