一、产品简介:

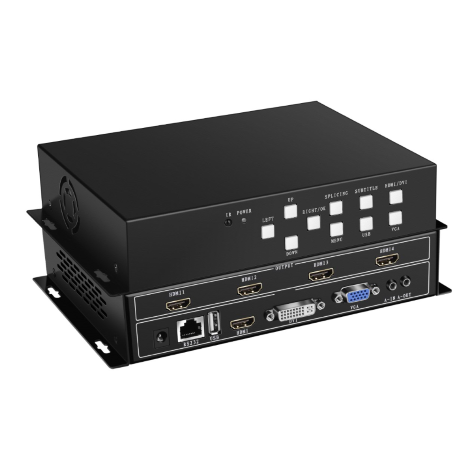

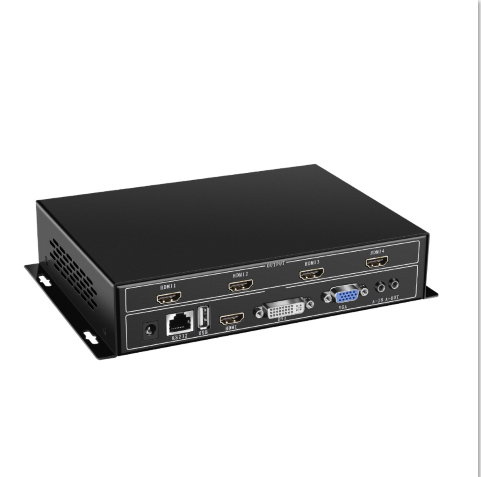

WS-P9104S是一款专门针对液晶电视、超窄边液晶屏、投影机的高清画面液晶拼接处理器,支持4路HDMI信号输出,接四台液晶电视机或其它显示设备,可以根据用户需求定制2*2、1*4、4*1等 模式。产品采用高清处理芯片,支持1080P信号的输入和输出。同时支持1路DVI、1路VGA、1路USB、1路HDMI输入,所有输入信号均可以切换到大屏幕进行拼接显示,并且音频与相应视频同步输出。
用户在操作拼接处理器的时候更简单、直观,产品设计了红外遥控,也可以通过RS-232进行中控控制。用户通按键或遥控对拼接器进行一键式快捷控制和全功能控制,操作更为人性化、更简单。
二、功能介绍:
1、四画面拼接功能
WS-P9104S四画面拼接器支持4路HDMI信号输出,驳接四块液晶电视机或者其它显示设备如投影、DLP、等离子等显示单元,四个显示单元拼接组成一个超大画面。WS-P9104S可以根据用户的求需定制2*2、1*4、4*1等拼接模式。
2、输入信号
WS-P9104S液晶电视机拼接器可支持1路DVI、1路VGA、1路HDMI、1路USB总计四路信号输入,其中HDMI和USB信号接口自带音频解码功能,VGA信号外加相应绑定音频接口,所有输入视频信号均可实现与音频同步输出切换。
3、镜像功能(180度旋转)
与普通拼接产品相比,WS-P9104S电视机拼接器具有针对每单个显示单元180度镜像翻转功能。用户在使用普通液晶电视拼接时,对上一排液晶电视翻转180度,从而大幅度降低液晶拼接缝隙,减少图像因边缝过大引的失真

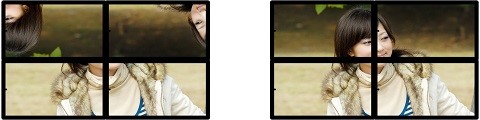

4、边缘屏蔽功能
所有拼接显示单元都有一定物理边框缝隙,在无边缘屏蔽功能处理情况下,图像会出现视觉上拉扯开的现像,感觉很不自然;经过边缘屏蔽处理的图像无变形、拉伸,视觉更自然逼真。

5、U盘播放功能
◇ WS-P9104S液晶电视机拼接器可以通过USB接口播放U盘里面的视频、图片,并实现画面拼接功能;
◇ USB可以支持常用的一些视频、图片、MP3、TXT文档;
◇ 可以支持视频的选定或全选播放;
◇ 可以支持所有视频轮循播放、暂停、快进、节目清单等功能;
◇ 可设定开机自动播放USB里面视频,无需任何操作;

6、遥控功能
遥控器为WS-P9104S液晶电视机拼接器专用定制,拼接器各项功能与遥控按键完全对应,非市场公模遥控。红包遥控上可以完成拼接处理器的设置、切换、调节的所有功能,并采用超灵敏设计,遥控距离可达7至10米。

三、技术参数:
名称 | 规格 |
输入信号 |
|
VGA信号 | HD15接口,绑定1路3.5音频接口; 支持640x480/85HZ 至 1920x1200/60HZ; |
HDMI信号 | HDMI1.3 DVI1.0,HDMI内嵌音频 |
DVI信号 | DVI 1.0 |
USB(U盘 | 标准USB,2.0接口,可接U盘,内嵌音频; 支持视频、图片、MP3、TXT格式播放; |
输出信号 |
|
HDMI输出接口 | 4路HDMI输出,支持2*2,1*4,4*1拼接模式; 支持定制2至25路HDMI信号输出; 1920x1080P/60HZ、1280x720/60HZ,1024x768@60HZ; |
音频输出 | 3.5音频接口,支持左右声道立体声,音视频信号同步切换; |
其它 |
|
控制方式 | RS232、机箱按键; |
供电 | DC-12V/3A |
拼接规模 | 四拼接 |
功耗 | 20W |
机箱规格 |
|
尺寸 | 222mm(长)x150mm(深)x44mm(高) |
重量(1U) | 1.2Kg |
四、系统拓扑图:
