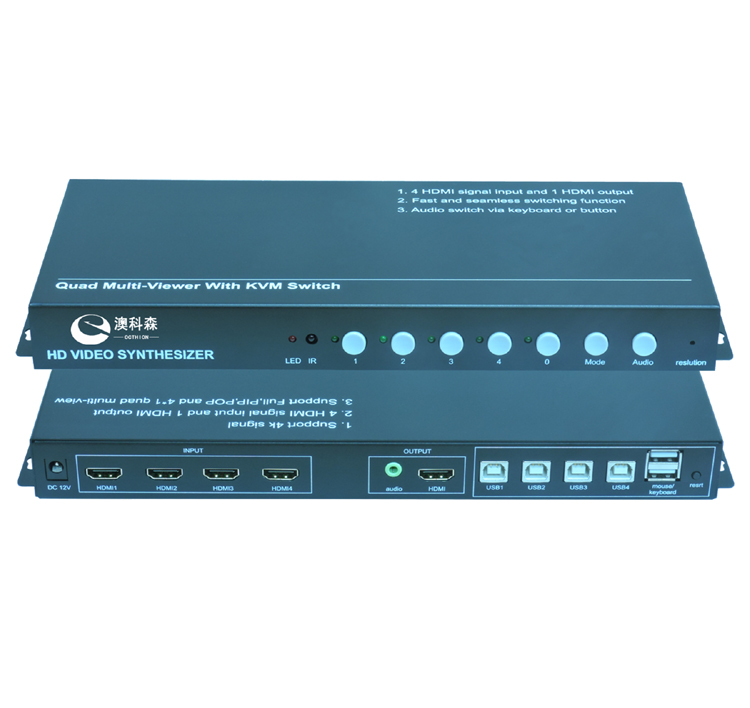

一、产品概述:

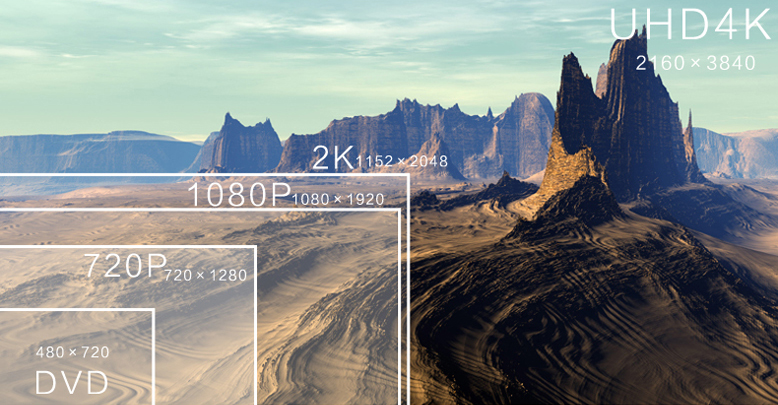

图像倍线切换器是一款高性能的高端图像处理设备,支持4个HDMI输入,最高4K/30HZ(向下兼容),信号同时输入,一个HDMI输出,支持4K/60HZ,转换图像刷新率及显示分辨率,以应对各种各样信号源设备与屏幕匹配的问题。在控制室环境中,多输入视频墙显示器需要被即时控制,同时显示若干图像窗口,这样每个信号源都可以被伸缩到任何希望的尺寸,并在必要时显示在视频墙上以响应紧急情况。集成的控制器对此进行管理,配合扫描转换器,以应对各种各样信号源设备与屏幕匹配的问题,包括所有分辨率的模拟和数字信号源,以及CCTV输入和P流媒体。 图像倍线切换器( Scaler Switch)在将视频图像分辨率由信号源原始分辦率转换到匹配显示设备的过程中,扮演着重要角色,同时设备还支持KVM键盘鼠标切换、音频切换等功能,通过键盘热键即可实现对画面模式、音频的切换。
二、主要功能:
◇ 4路HDMI1.4信号输入,输入分辨率最高支持3840*2160@30HZ,向下兼容;
◇ 1路HDMI 2.0输出,最高输出分辨率达3840x2160@60HZ,同时可切换输出分辨率至1920x1080@60HZ,2560x1440@60HZ, 3840x2160@30HZ,1280x720@60HZ;
◇ 输入4个1920*1080/60HZ的信号,输出3840*2160/60HZ时,实现点对点无压缩显示,在四个输入同时显示时不仅保持原始信号的高清晰度,还保持原始的刷新率,不会由于降低刷新率引起的运动画面卡顿和延迟
◇ 单画面显示时,支持画面90°,180°,270°旋转的功能
◇ 支持3.5mm耳机孔左、右声道立体声输出;
◇ 支持KVM切换功能,通过键盘热键切换画面显示模式、音频切换、四分割鼠标穿越功能
◇ 支持图像固定位置POP、PIP功能
◇ 同时也支持机箱按键、红外遥控,键盘热键控制功能;
三、技术参数:
名称 | 规格 |
HDMI输入 |
|
输入接口 | 4路HDMI(内嵌音频)、4路USB |
分辨率 | 最大支持3840*2160@30HZ,向下兼容各种分辨率 |
色彩深度 | 24bit,1677万色 |
POP、PIP模式 | 固定模式 |
输出 |
|
输出接口 | 1路HDMI(内嵌音频)输出;2路USB输出接鼠标键盘或其它设备 |
输出分辨率 | 3840*2160@60HZ,3840*2160@30HZ,2560*1440@60Hz,1920*1080@60HZ,1280*720@60HZ可选; |
色彩深度 | 24bit,1677万色 |
控制方式 | 键盘热键、机箱按键、红外遥控; |
电气特性 | 输入电压:12V交流电压 |
产品尺寸 | 288mm(长)x30mm(高)x119mm(深) |
重量 | 0.75KG |
功耗 | 最大15W |
