一、产品概述:
这是一款经济型的图像旋转切换器，也称图像旋转处理器，内部采用高速图像处理方案，该方案采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其主要功能是将一路HDMI和一路LVDS输入信号，通过切换后实现90、180、270度的旋转图像输出到显示设备，并可以实现信号的音、视频同步切换。
图像旋转处理器主要应用在大屏拼接以及竖屏图像显示场合，如商场广告屏，大屏拼接监控等。
二、功能详述:
1、输入信号
支持1路HDMI输入信号，最高支持1920*1080@60HZ,并向下兼容。
支持一路LVDS输入信号（主板预留接口）, 分辨率只支持1920*1080@60HZ
2、输出信号
支持1路HDMI输出信号，输出分辨率最高支持1920x1080@60HZ；
支持一路LVDS输出信号（主板预留接口）, 分辨率只支持1920*1080@60HZ
3、切换控制
通过机箱上面板按键将输入HDMI信号转换成旋转后的HDMI信号输出至显示单元，并实现视频、音频同步切换；
4、图像旋转功能

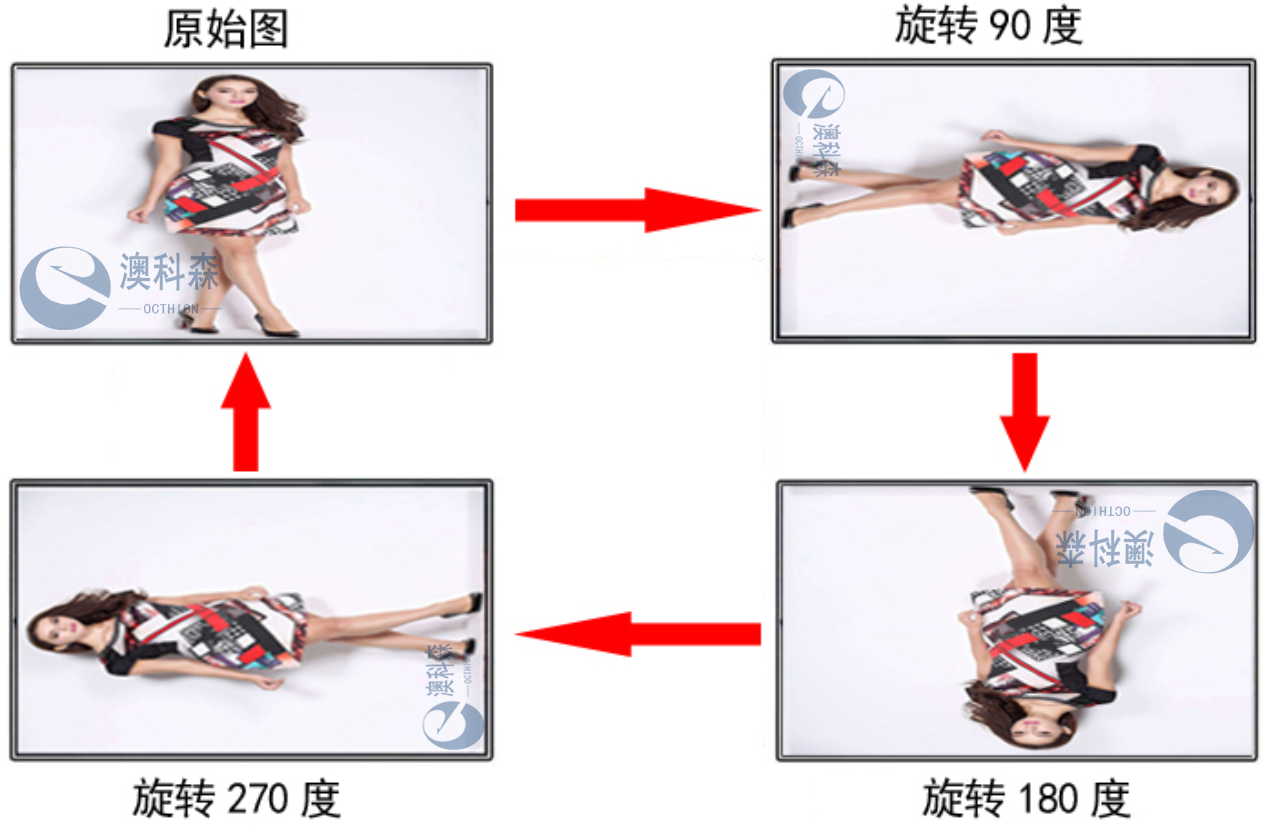

通过面板按钮可实现图像90度、180度、270度旋转，按四次为一个循环。
三、技术参数：
输入 |
|
HDMI1信号 | HDMI1.4(HDCP1.2)兼容DVI1.0，HDMI内嵌音频，分辨率支持1920*1080@60Hz及以下 |
LVDS信号 | 分辨率支持1920*1080@60Hz（主板预留） |
输出 |
|
HDMI | HDMI1.4，输出分辨率支持1920x1080@60Hz |
LVDS | 输出分辨率支持1920x1080@60Hz（主板预留） |
其它 |
|
控制方式 | 按键 |
供电及功耗 | DC12V/1A，6W |
工作温度 | 0-60℃ |
尺寸 | 103mm（长）*122mm（深）*25mm（高） |

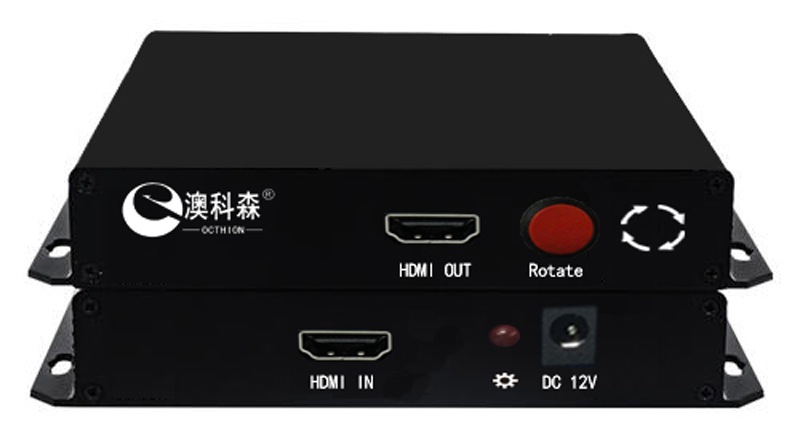

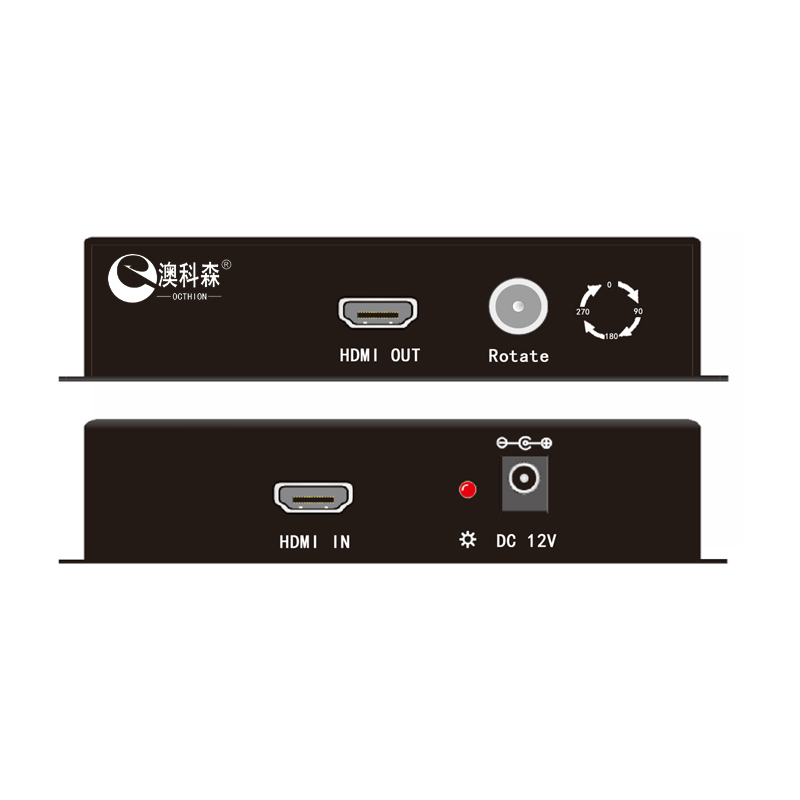

四、产品图:

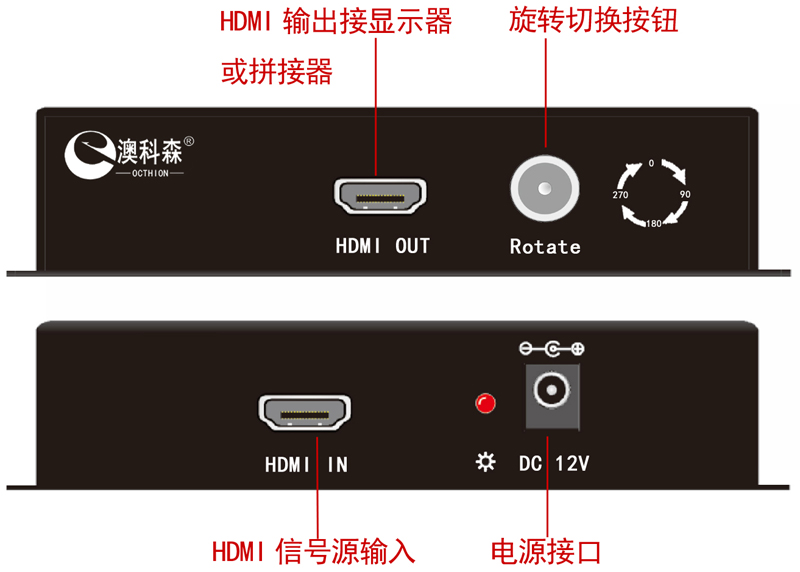

五、接口图:
六、拓扑图:
