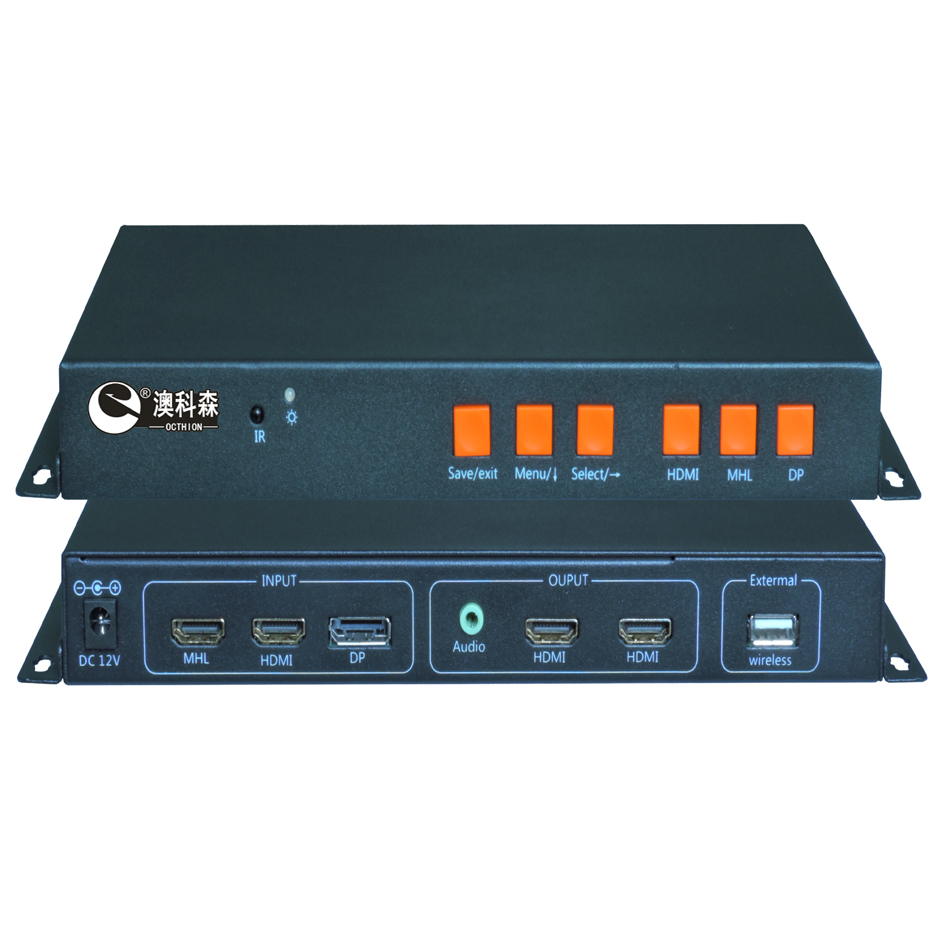

一、产品简介：
WS-UP9102是一款高性能的UHD超高清4K二画面拼接器，其主要功能是在1x2的拼接显示单元上显示一幅3840x1080@60HZ的超高清图像，使图像点对点不拉伸显示。产品采用先进的图像处理技术，输入信号最大可以支持HDMI2.0，即3840x2160@60HZ，即使在播放快速动画的时候也不会出现延时、丢帧现像。产品以其优越的性能和高分辨显示特点，广泛应用于投影机和液晶屏的拼接。
二、主要使用模式：

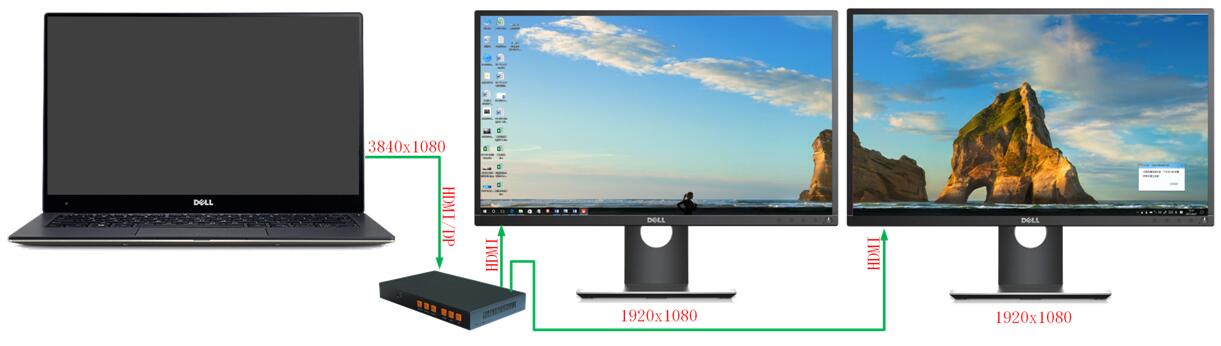

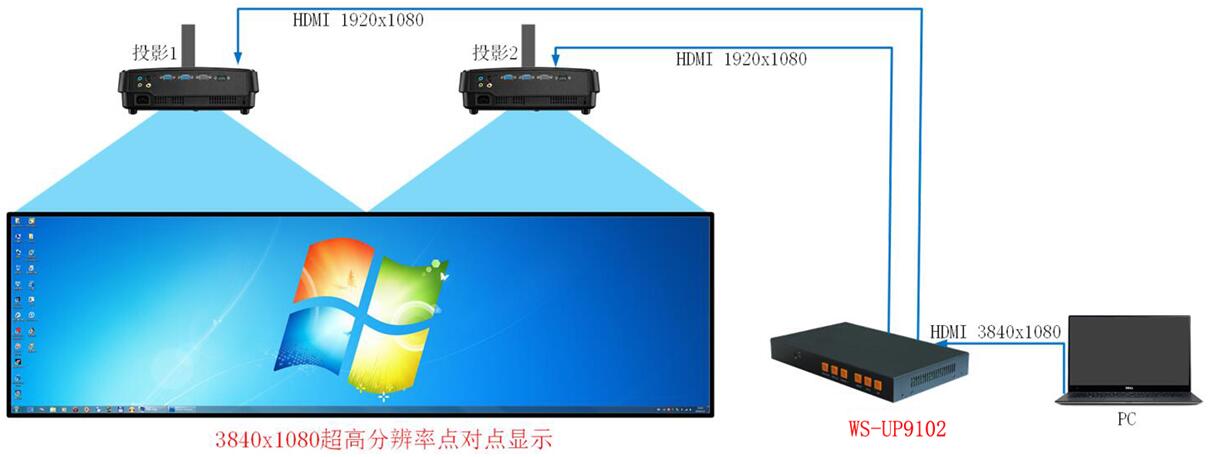

1、双屏扩展拼接显示：
通过笔记本电脑扩展出一个3840x1080的长幅分辨率，驳接两个1080P投影机或液晶显示器可实现点对点、不变形拼接显示，并且不影响原来笔记本的主界面显示，如下图：
2、普通拼接显示

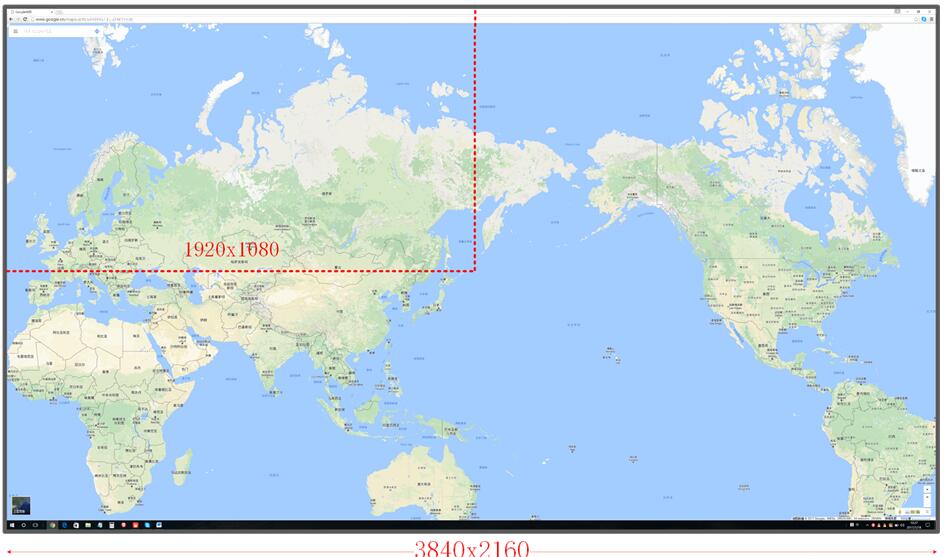

通过笔记本电脑或者其它电脑主机输出一个3840x2160分辨率，使两台投影机或液晶显示器点对点不变形拼接显示，如下图所示：
3、其它信号源的拼接
除了可以拼接电脑信号外，也可兼容其它信号的拼接，如播放器、蓝光DVD等其它带HDMI、DP、MHL信号输出的的信号源。
三、主要功能：
1、输入信号
支持1路HDMI2.0、1路HDMI1.4同时兼容MHL信号、1路DP1.2信号输入。
﹡ HDMI2.0端口最高可以支持3840x2160@60HZ的分辨率和刷新率的HDMI信号输入；
﹡ HDMI1.4最高可以兼容3840x2160@30HZ的HDMI信号输入，同时通过普通转拼线也可以同时兼容MHL信号的输入；
﹡ 同时支持1路DP1.2信号输入，最高分辨率可达3840x2160@60HZ；
2、输出信号：
支持2路HDMI 1.3信号输出，输出分辨率1920x1080@60HZ。
3、信号切换功能：
支持1路HDMI2.0、1路HDMI1.4、1路DP信号输入。信号切换可以通过遥控器、机箱按键、或者通过输入信号自动识别功能。当设备设定为自动识别信号并且输入端口没有连接输入信号时，把信号接入任何一个输入端口即可自动切换到该端口并且拼接屏显示该端口信号。
4、图像旋转功能：
支持图像180度旋转功能
5、音频功能：
5.1、输入信号HDMI、MHL、DP均支持音频输入功能；
5.2、输出HDMI与带音频功能输入的设备连接，可实现景音同步播放；
5.3、支持3.5mm的耳机接口左右声道立体声独立输出连接立体声音响；
四、产品特点：
1、纯硬件构架
采用纯硬件构架，无CPU、无内存，开机只需要3至5称钟，系统稳定，无死机、病毒感染、系统崩溃的风险；可全年365天，每天24小时不间断工作；
2、先进的DSP图像处理技术
采用目前功能最为强大的图像处理芯片DSP技术。DSP技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。并具有具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。
五、技术参数：
名称 | 规格 |
信号输入 | |
输入接口 | 1路HDMI2.0、1路DP、路HDMI兼容MHL信号； |
分辨率 | HDMI和DP支持最大分辨率3840*2160@60HZ，向下兼容； |
输出 | |
输出接口 | 2路HDMI1.3输出接显示设备，支持音、视频同步输出；
1个3.5mm音频左、右声道立体声，用于接立体声音响； |
输出分辨率 | 1920x1080@60HZ； |
色彩深度 | 24bit,1677万色 |
控制方式 | 机箱按键、遥控器、RS-232； |
输入电压 | DC直流12V/3A； |
显示模式 | 1x2 |
产品尺寸 | 236mm(长)x140mm(深)x30mm(高) |
净 重 | 0.85KG |
功耗 | 最大20W |

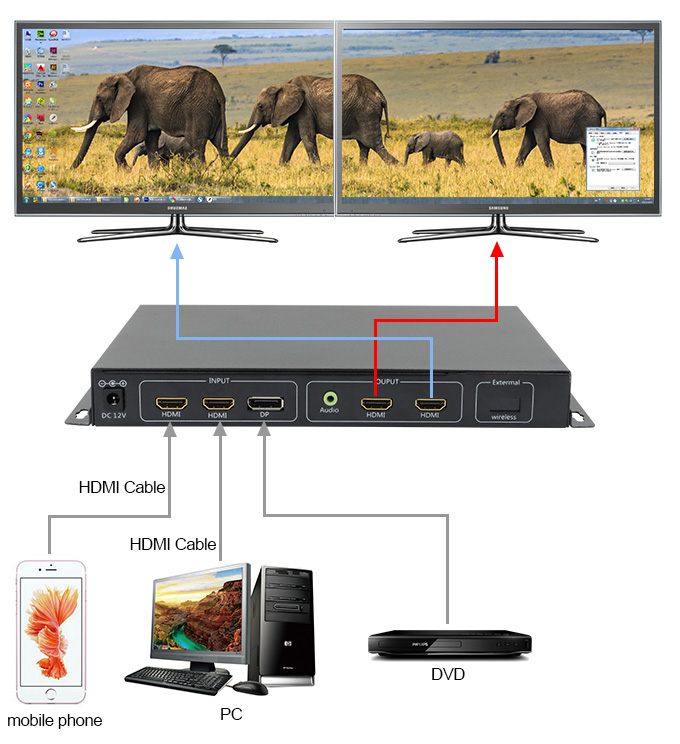

六、拓扑图：
