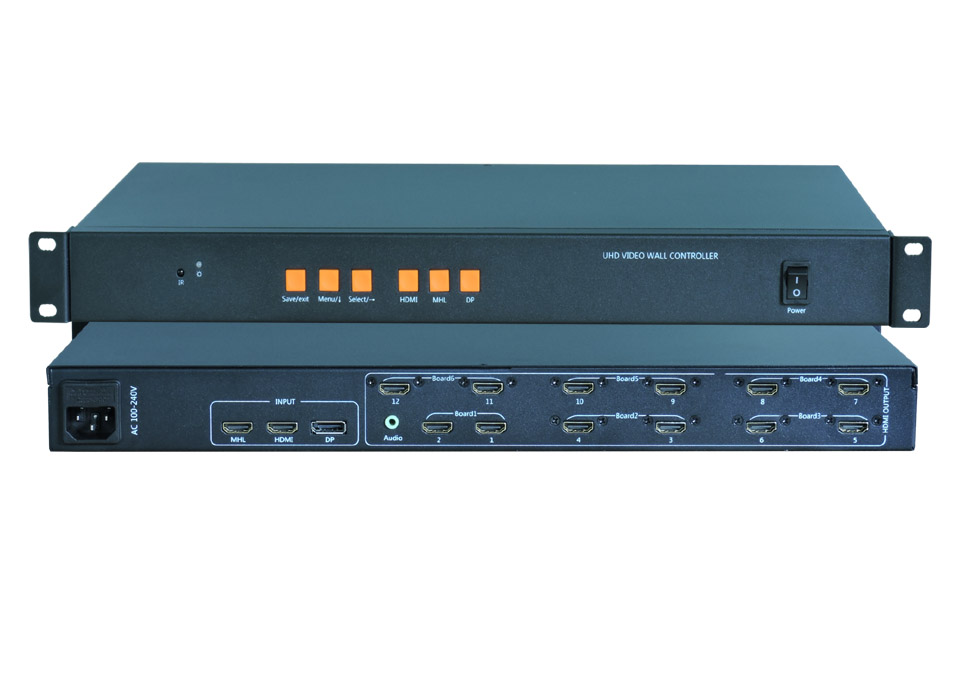

一、产品简介
WS-UP9109系列是定制化的4K多画面拼接器，其主要功能是在M x N的拼接显示单元上显示一幅3840*2160的超高清4K图像。产品采用先进的DSP+FPGE图像处理技术，HDMI输入信号最大可以上HDMI2.0（支持HDCP2.2），即3840x2160@60HZ，即使在播放快速动态画面的时候也不会出现延时、丢帧现像。
WS-UP9109以其优越的性能和高分辨显示特点，广泛应用于需要显示高清视频图像的展示厅，以及需要显示更多清晰丰富细节一些特定场所，比如地图显示、GPS定位系统、石油管理监控、卫星定位、部队作战指挥等各种需要超大分辨率图像在拼接屏上显示的工作环境。
二、主要功能
1、输入信号
支持1路HDMI、1路MHL、1路DP信号输入。
﹡ HDMI端口最高可以支持3840x2160@60Hz信号输入；
﹡ MHL最高可以兼容3840x2160@30Hz的HDMI信号输入，同时兼容MHL信号的输入；
﹡ 同时支持1路DP信号输入，最高分辨率可达3840x2160@60Hz。
2、输出信号
支持4路HDMI信号输出，输出分辨率1920x1080@60Hz。
3、信号切换功能
支持1路HDMI、1路MHL、1路DP信号输入。信号切换可以通过遥控器、机箱按键、或者通过输入信号自动识别功能。当设备设定为自动识别信号并且输入端口没有连接输入信号时，把信号接入任何一个输入端口即可自动切换到该端口并且拼接屏显示该端口信号。
4、画面拼接功能
采用模块化设计，单机可定制2至12画面拼接，如常用的1x2画面拼接、2x2四画面拼接、2x3或3x2六画面拼接、2x4八画面拼接、3x3九画面拼接、2x5十画面拼接、3x4十二画面拼接等。
5、图像旋转功能
与普通拼接产品相比，WS-UP9109画面拼接器具有针对组信号进行180度翻转功能。用户在使用普通液晶电视拼接时，对
上一排液晶电视翻转180度，从而大幅度降低液晶拼接缝隙，减少图像因边缝过大引起的失真，如下图所示：

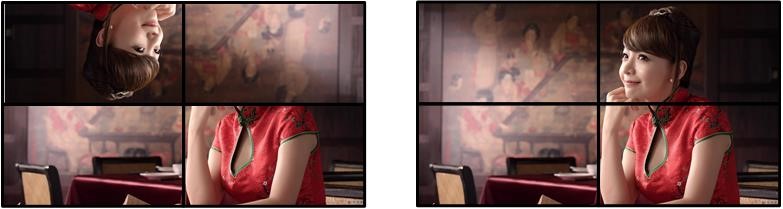

上排液晶屏倒装效果 图像旋转后效果
6、音频功能
6.1、输入信号HDMI、MHL、DP均支持音频输入功能；
6.2、输出HDMI与带音频功能输入的设备连接，可实现音视同步播放；
6.3、支持3.5mm的耳机接口左右声道立体声独立输出连接立体声音响。
三、技术参数
名称 | 规格 |
信号输入 | |
输入接口 | 1路HDMI2.0、1路DP、路HDMI兼容MHL信号； |
分辨率 | HDMI和DP支持最大分辨率3840*2160@60HZ，向下兼容； |
输出 | |
输出接口 | 1路HDMI1.3输出接显示设备，支持音、视频同步输出； 1个3.5mm音频左、右声道立体声，用于接立体声音响； |
输出分辨率 | 1920x1080@60HZ； |
色彩深度 | 24bit,1677万色 |
控制方式 | 机箱按键、遥控器、RS-232； |
输入电压 | DC直流12V/3A； |
显示模式 | 定制2x2,3x3,4x4,3x4,2x3,2x4,2x5,2x6等 |
产品尺寸 | mm(长)xmm(深)xmm(高) |
净 重 | KG |
功耗 | 最大W |

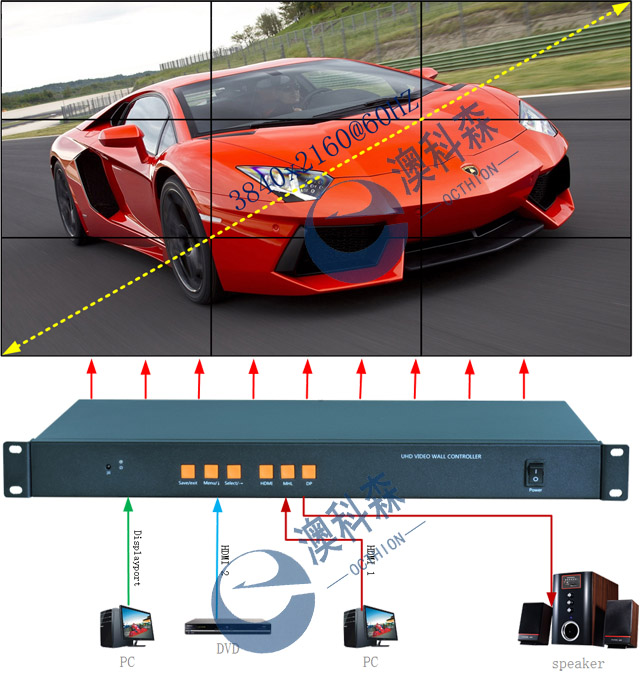

四、拓扑图
