一、产品简介：

WS-P9100是一款专门针对液晶电视、超窄边液晶屏、投影机等高清画面竖屏拼接处理器，WS-P9100是一款定制型产品，可根据用户需求定制多路HDMI输出做竖屏拼接。产品采用高清处理芯片，支持1080P信号的输入和输出。同时支持1路复合视频、1路VGA、1路USB、1路HDMI输入，所有输入信号均可以切换到大屏幕进行拼接显示，并且音频与相应视频同步输出。

用户在操作拼接处理器的时候更简单、直观，产品设计了红外遥控、机箱按键控制，也可以通过RS-232进行中控控制。用户通按键或遥控对拼接器进行一键式快捷控制和全功能控制，操作更为人性化、更简单。

二、功能介绍：

 2.1、拼接规模

WS-P9100采用模块化设计方式，可根据用户需求增加或减少输出模块，根据输出路数来选择1U或2U机箱，输出并兼容DVI1.0协议，通过级联实现无限拼接数量；根据用户需求单台机器可定制,2*1，3*1，4*1，5*1，2*2等各种拼接模式。

 2.2、输入信号

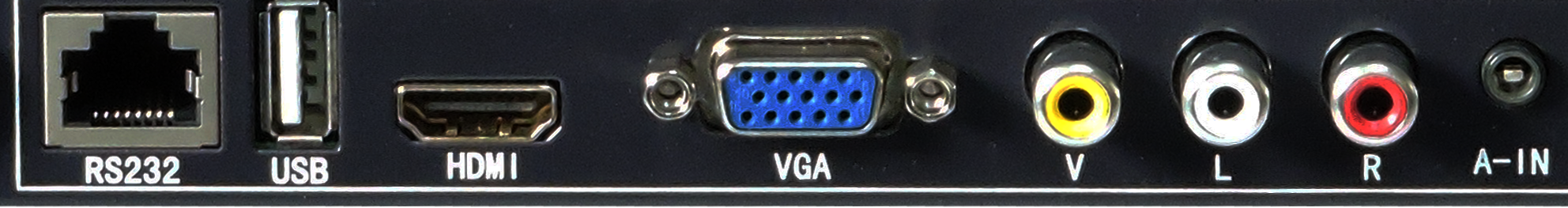

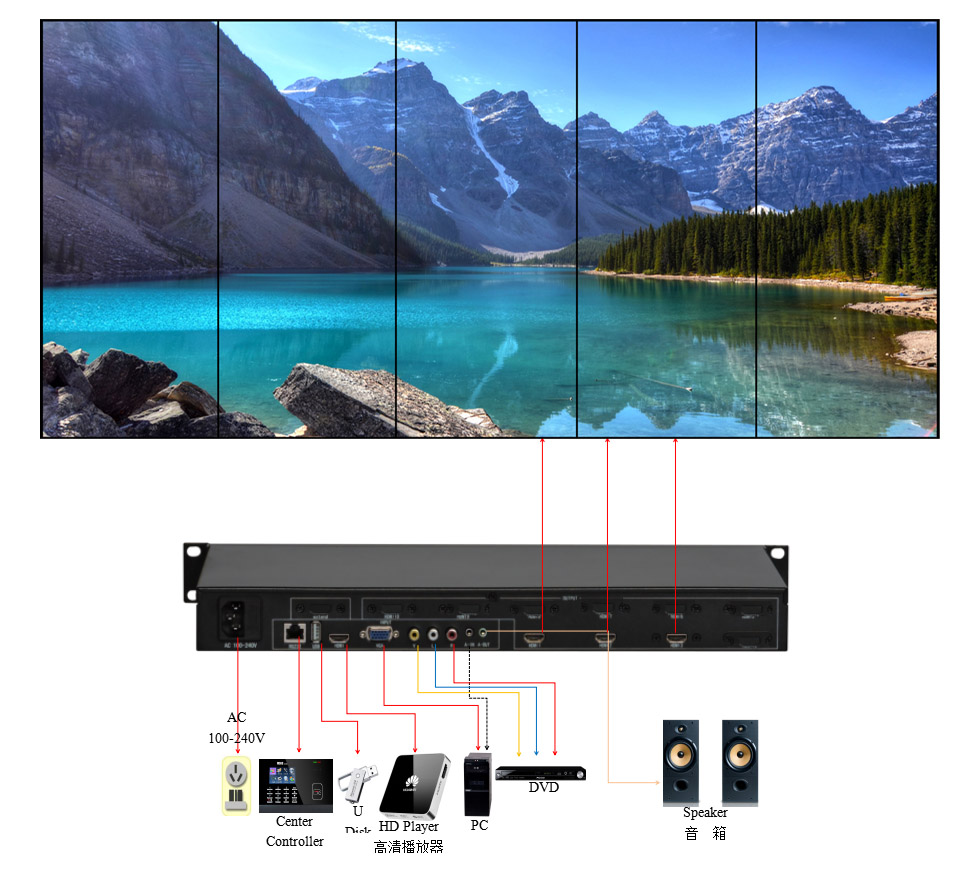

可支持1路复合视频、1路VGA、1路HDMI、1路USB总计四路信号输入，其中HDMI和USB信号接口自带音频解码功能，复合视频和和VGA信号外加相应绑定音频接口，所有输入视频信号均可实现与音频同步输出切换，接口图如下：

2.3、镜像功能

 与普通拼接产品相比，WS-P9100具有针对每单个显示单元180度镜像翻转功能。用户在使用普通液晶电视做竖屏拼接时，有些电视是90度摆放，有些是270度摆放，这些都不是问题，采用WS-P9100单独对某块电视机做图像翻转，如下图所示：

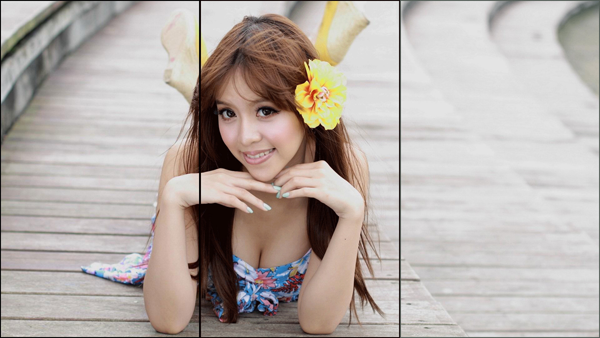

（中间电视机图像翻转前）

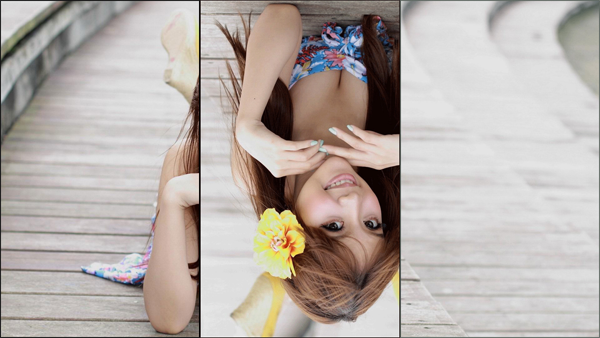

（中间电视机图像翻转后）

2.4、边缘屏蔽功能

所有拼接显示单元都有一定物理边框缝隙，在无边缘屏蔽功能处理情况下，图像会出现视觉上拉扯开的现像，感觉很不自然；经过边缘屏蔽处理的图像无变形、拉伸，视觉更自然逼真。

2.5、U盘播放功能

    产品可实现USB播放和拼接功能。用户在实现液晶拼接的基础功能后再实现单纯视频或图片格式拼接播放，只需要往我们产品USB接口上面插入一张U盘就可以实现，不需要专门配置一台电脑或其它播放设备，简单实用。

    USB可以支持常用的一些视频、图片、MP3、TXT文档；

    可以支持视频的选定或全选播放；

    可以支持所有音视频轮循播放、暂停、快进、节目清单等功能。

2.6、按键功能

    实现VIDEO、USB、HDMI、VGA的音视频的快捷切换；

    拼接和非拼接模式的快捷切换；

    边缘屏蔽的调节；

    输出音频大小调节；

    亮度、对比度、色彩饱和度等的调节；

    USB的快进、下一曲、节目选择等设置；

   拼接处理器的其它全功能设置。

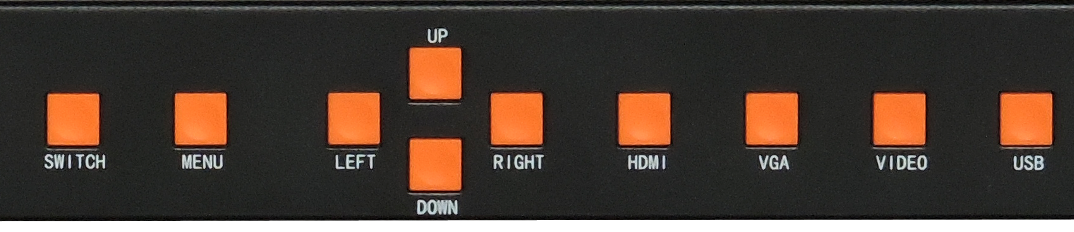

机箱按键

2.7、遥控功能

     拼接器各项功能与遥控按键完全对应，非市场公模遥控。红外遥控上可以完成拼接处理器的设置、切换、调节的所有功能，并采用超灵敏设计，遥控距离可达7至10米。
