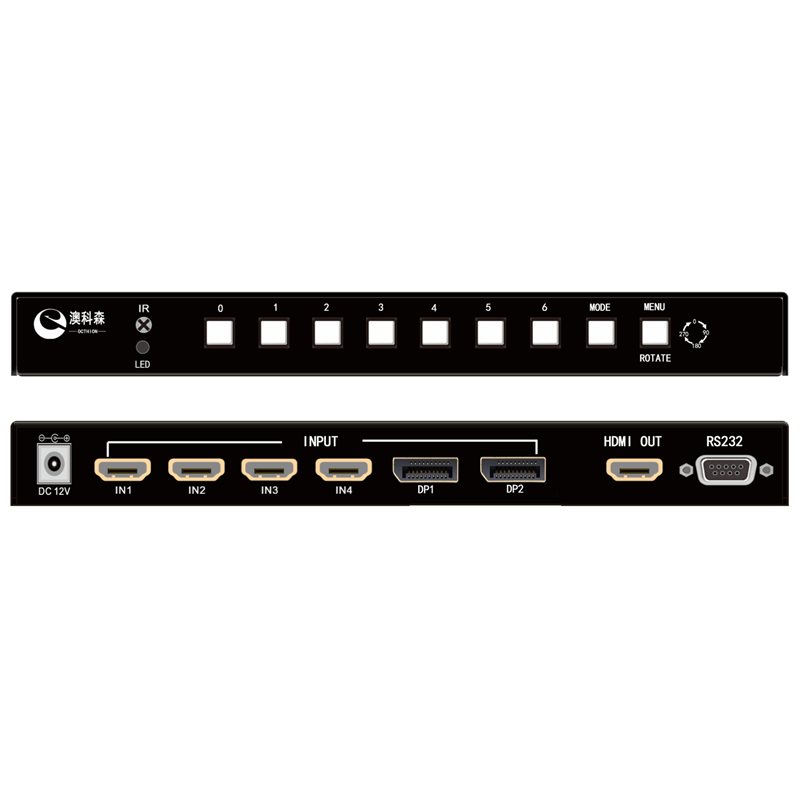

超清4K画面旋转器(90度竖屏旋转)

编  号: WS-RS408
型  号: WS-RS408
更新时间: 2018.12.03

咨询热线:0755-2858-5030

在线咨询

主要功能

一、产品概述



WS-RS408是一款高性能的图像倍线旋转切换器,内部采用高速图片处理芯片,其主要功能是可输入多路HDMI、DP、手机MHL,可自由切换任何一个信号至HDMI输出。产品可以实现不同格式信号的音、视同步切换,通过设置实现图像90、180、270度的旋转输出,并且HDMI输入分辨率最高可达4K/30HZ,DP输入分辨率最高可达4K/60HZ、HDMI输出分辨率可以高达3840x2160/60HZ。


二、功能详述

1、输入信号

支持2路DP(DisplayPort)、4路HDMI,HDMI输入分辨率最高可达4K/30HZ,DP输入信号最高可以支持4K@60HZ,向下兼容。

2、输入裁剪功能

支持输入信号的裁剪功能,支持 I-Phone,I-PAD 和 Android 手机的满屏显示。


3、输出信号

输出分辨率支持1920*1080/60HZ,3840*2160/30HZ,3840*2160/60HZ可选。

4、特殊输出

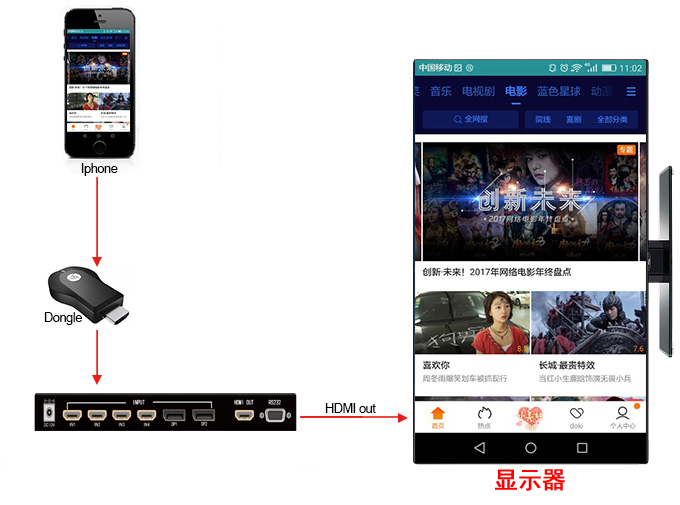

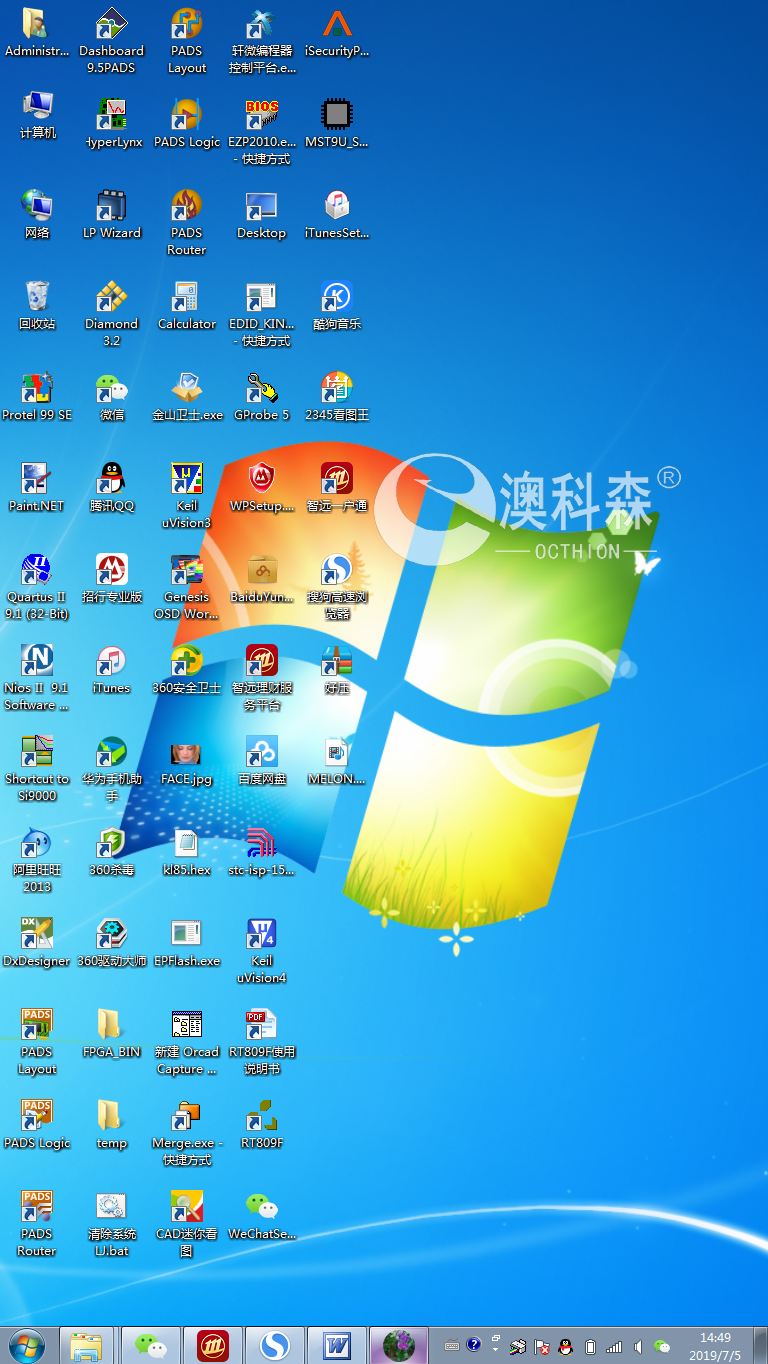

支持前端自动输出1080*1920@60HZ 信号,竖屏显示 1080*1920@60HZ 高清晰且不变形的图像,下图为实拍效果图。

也可以看视频效果(复制观看):

https://v.youku.com/v_show/id_XNDY2ODAxODU2OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A














































5、切换功能

支持输入信号自动扫描,自动切换,也可以通过遥控器、机箱按键切换任何一个输入信号转换成HDMI信号输出至显示单元,并实现影、音同步切换;

6、倍线功能

不同分辨率、不同刷新率以及DP、HDMI不同格式的信号,通过设备倍线功能转换成固定的HDMI信号和固定的输出分辨率1920*1080/60HZ,3840*2160/30HZ,3840*2160/60HZ可选;

7、图像旋转功能

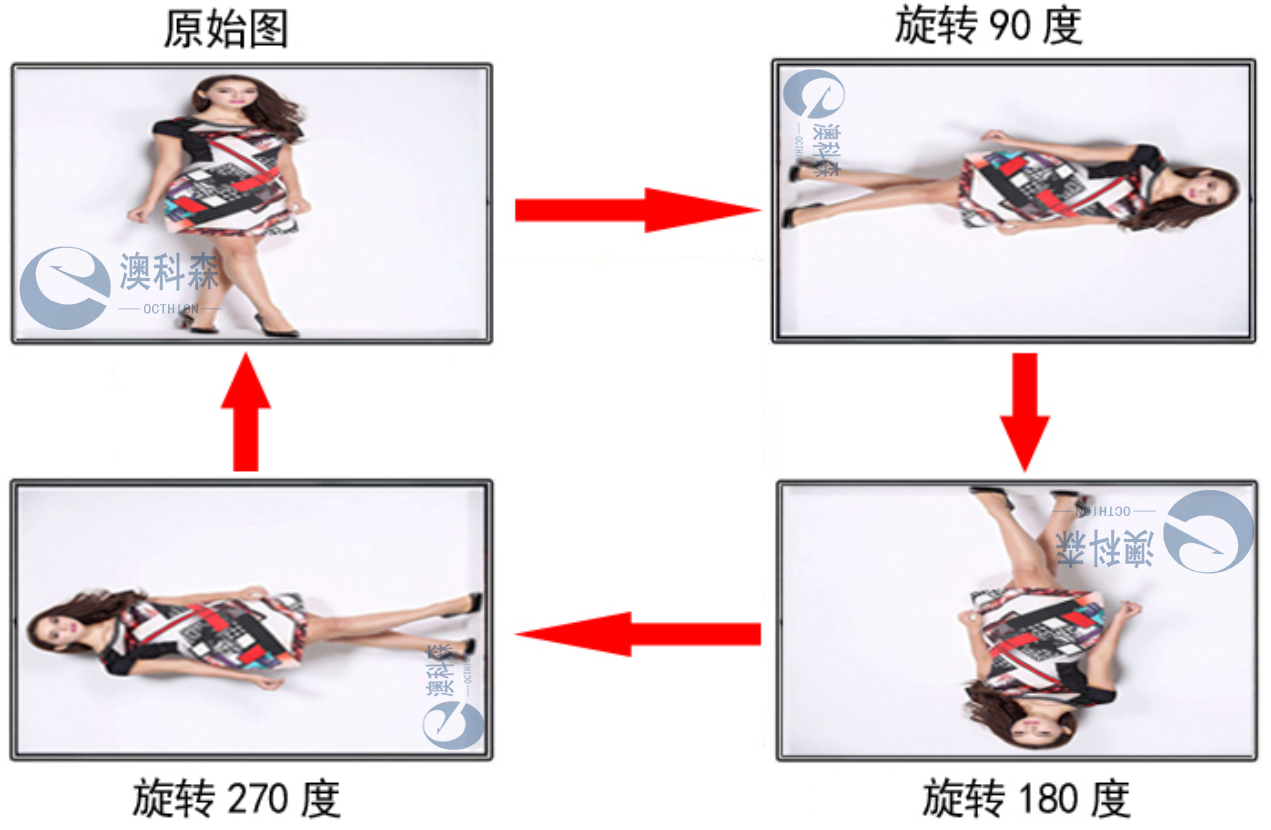

通过红外遥控、机箱按键实现图像90度、180度、270度旋转,用于某些需要图像旋转的特定场所,如下图所示:





、技术参数



名称

规格

HDMI输入信号


输入接口

HDMI-19P

输入格式

HDMI1.4B,HDCP1.4

输入分辨率

最高支持 4096*2160@30HZ

DP输入信号


输入接口

DP-20P

输入格式

DP1.2,HDCP1.4

输入分辨率

最高支持 4096*2160@60HZ

输出


输出接口

HDMI-19P

输出格式

HDMI2.0

输出分辨率

1920*1080@60HZ,3840*2160@30HZ,3840*2160@60HZ

其它


功耗

5W

尺寸

L*W*H = 250mm*135mm*40mm

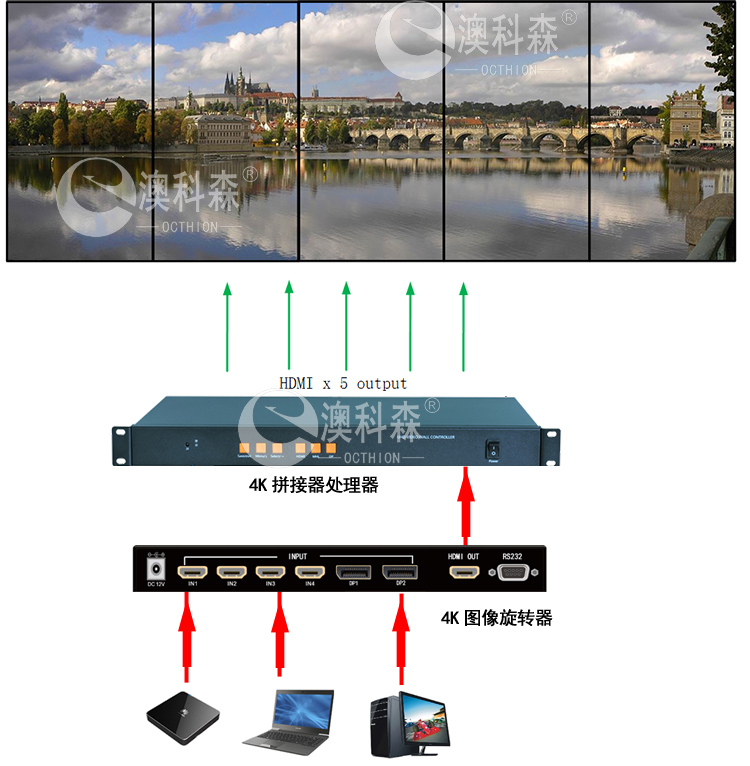

四、拓扑图:
