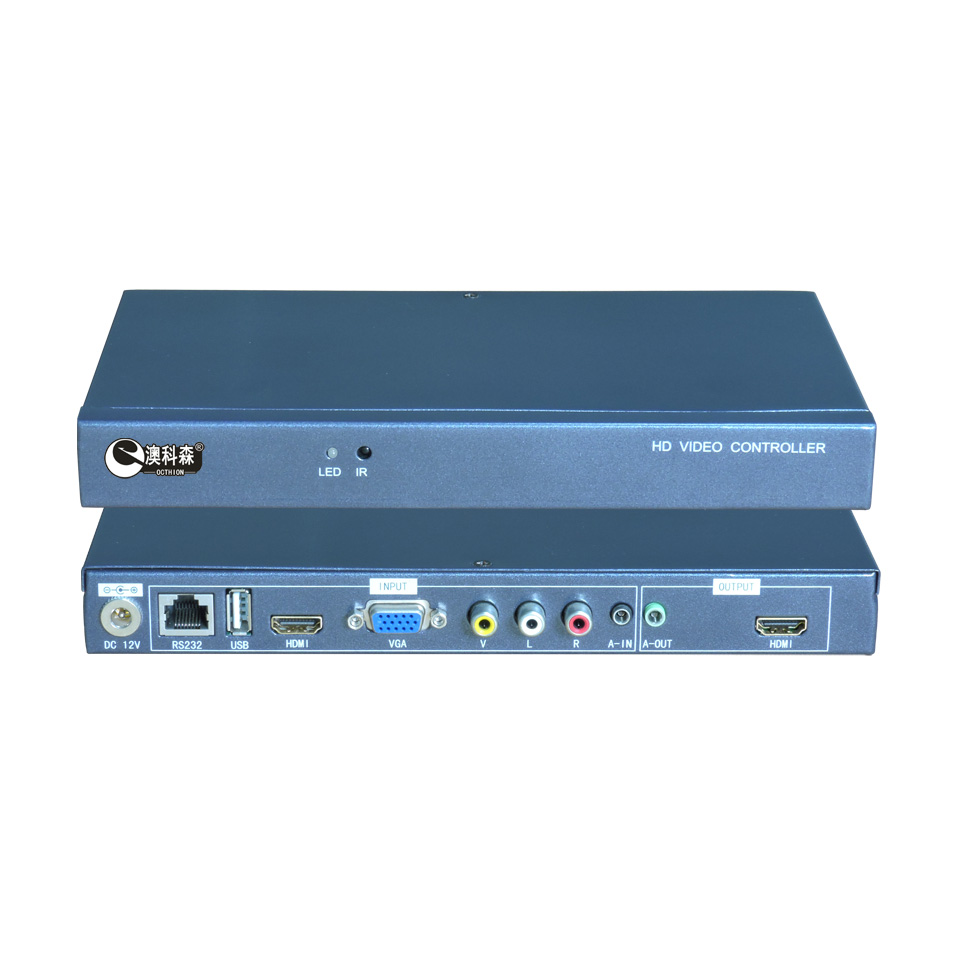

一、产品概述
WS-IM401是一款多功能的图像处理器，单台设备即可完成信号倍线切换、信号格式转换、图像左右镜像、上下镜像、180度翻转等功能。
产品支持1路复合视频、1路VGA、1路HDMI、1路USB信号输入，1路HDMI和1路独立音频信号输出，输入以及输出信号最高可以支持全高清1920*1080/60HZ。同时产品所有输入信号均可以支持图像和音频的同步切换。
二、主要功能
1、高清倍线器功能
WS-IM401支持1路复合视频、1路VGA、1路HDMI、1路USB信号输入，所有输入信号均内嵌或绑定外置音频。
1路HDMI和1路3.5mm孔径音频端口输出，通过红外遥控或者控制软件可以切换实现4路输入信号的任意一路输出至显示设备，并音、视频同步切换。
2、左、右镜像功能
通过设置，可以使图像左右颠倒，上下不翻转，也就是左右镜像功能，如下图所示：
3、上、下镜像功能
图像上、下颠倒，左、右不翻转，也就是上、下镜像功能，如下图所示：
4、图像旋转180度
图像上、下和左、右都颠倒，也就是图像整体翻转180度，如图所示：
5、U盘播放功能
产品可以支持USB接口，用户可以通过一个U盘插入我们的设备，播放U盘里面的视频、图片、TXT文档、MP3。很多场所做广告宣传、产品展览等往往只需要播放一些视频或一些图片，这样只需要一个U盘就可以了，而不需要再另外配置电脑或播放器，使用更简单方便。
三、技术 参数
名称 | 规格 |
输入信号 | |
VGA信号 | DB15接口，绑定1路3.5音频接口； 支持640x480@85Hz 至 1920x1200/60Hz。 |
HDMI信号 | HDMI1.3(HDCP1.2) 兼容DVI1.0，HDMI内嵌音频 |
视频信号 | 自动识别NTSC、PAL和SECAM制式 |
USB(U盘） | 标准USB2.0接口，可解码U盘内音视频； 支持视频、图片、MP3、TXT格式播放； 流媒体格式支持：Mpeg1,2,4（1920*1080@30P及以下）/Divx，Xvid（1920*1080@30P及以下）/RM,RMVB（1920*1080@25P及以下）/H.264（1920*1080@30P及以下）/VC-1（1920*1080@30P及以下）/MJPEG（640*480@30P）。 |
输出信号 | |
HDMI输出协议 | 支持HDMI1.3和DVI1.0可选 |
HDMI输出分辨率 | 支持1920x1080@60Hz、1280x720@60Hz、1024x768@60Hz。 |
音频输出 | 3.5音频接口，支持左右声道立体声，音视频信号同步切换 |
其它 | |
控制方式 | 遥控器、RS-232串口 |
供电 | DC12V |
功耗 | 8W |
机箱规格 | |
尺寸 | 238mm(长)x129mm(深)x27mm（高） |
重量 | 约0.65Kg |

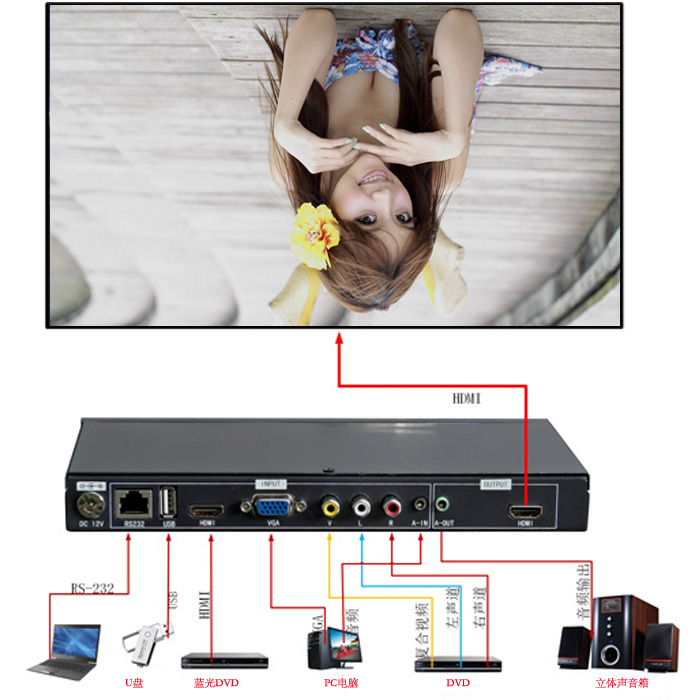

四、拓扑图
