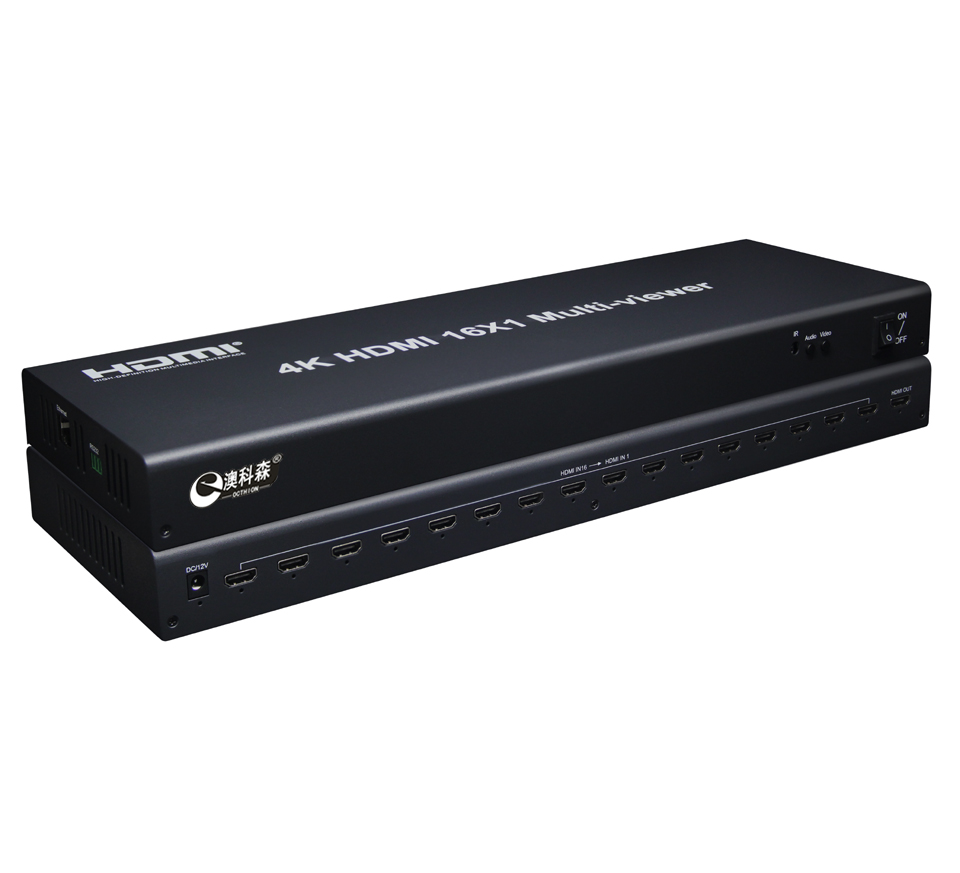

一、产品概述
WS-H9016是一款高清系列画面分割器，主要功能是将16路HDMI输入信号同时显示在一个高清显示器上，并且有多种视频分割效果，同时十六路高清输入信号可做无缝切换。
WS-H9016这款高清16画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示、股票，游戏等需要使用单台显示单元同时显示多个高清信号的场所。
WS-H9016这款高清16画面分割器切换方式多样灵活，可通过前面板按钮控制、本地IR控制，具有产品稳定,安装简单，是一款性价比高，实用性强的高清分割设备。
二、主要功能：
● 支持16路HDMI输入，1路HDMI输出；
● HDMI输出分辨率最高支持3840*2160@30HZ，支持4K/30HZ--1080/60HZ输出分辨率切换显示；
● 支持第一通道HDMI视音频输出；
● 兼容1080P,720P,1080i,1024X768,1360X768等各种分辨率信号输入；
● 支持6种显示模式：单画面，4画面，8画面（2X4），8画面（2大6小），16画面（16宫格），16画面（4大12小）;
● 支持面板按扭、红外遥控切换画面显示模式；
● 专为视频工程度身定制的高品质经济型高清画面分割器；
● 支持单画面之间快速切换；
● 电源：DC 12V/3A；
三、技术参数
名称 | 规格 |
HDMI输入 |
|
输入接口 | 16HDMI |
分辨率 | 最大支持1920*1080，向下兼容1080P,720P,1080i,1024X768,1360X768等各种分辨率 |
色彩深度 | 24bit,1677万色 |
输出 |
|
输出接口 | 1路HDMI |
输出分辨率 | 3840*2160@30HZ，1920*1080/60HZ |
色彩深度 | 24bit,1677万色 |
控制方式 | 机器面板按键、遥控器 |
电气特性 | DC 12V/3A |
产品尺寸 | 275mm（长） X 115mm（宽） X 45mm（高） |
功耗 | 最大15W |

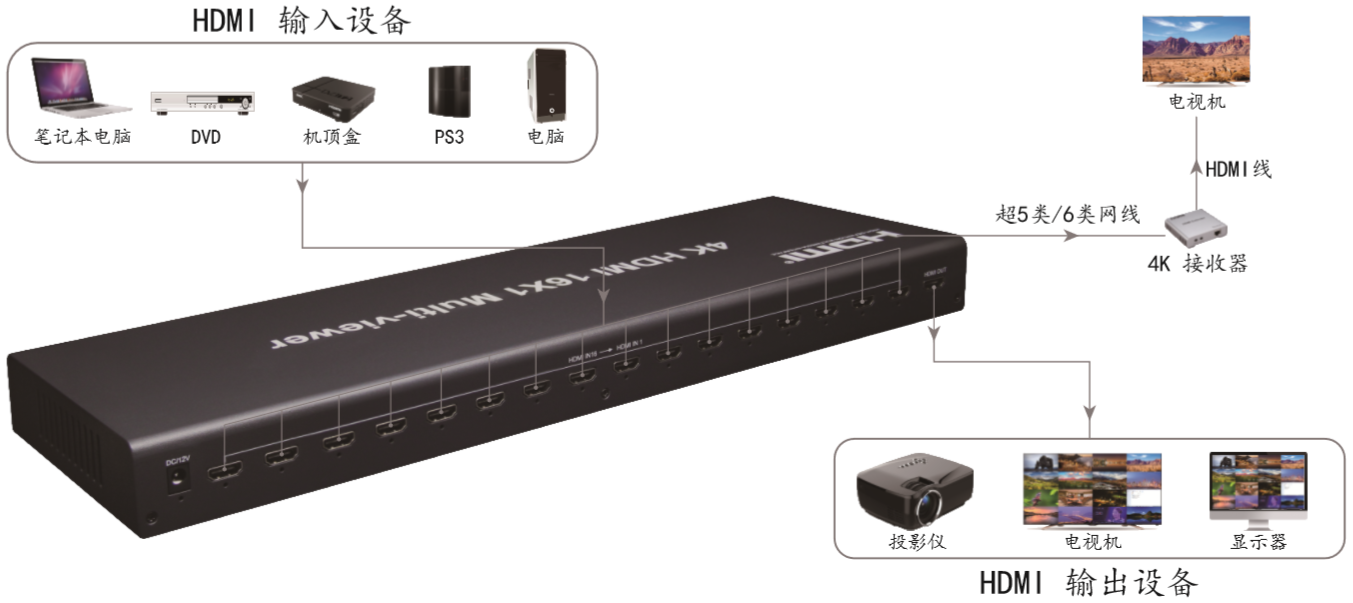

四、连接示意图：
五、显示模式
A. 16画面显示模式

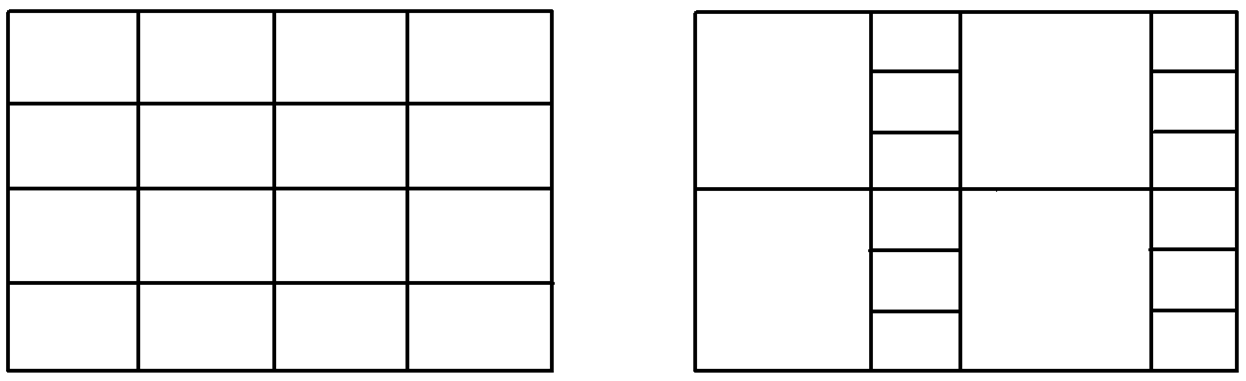

16画面等比例显示模式 四大12小比例模式
B. 8画面显示模式

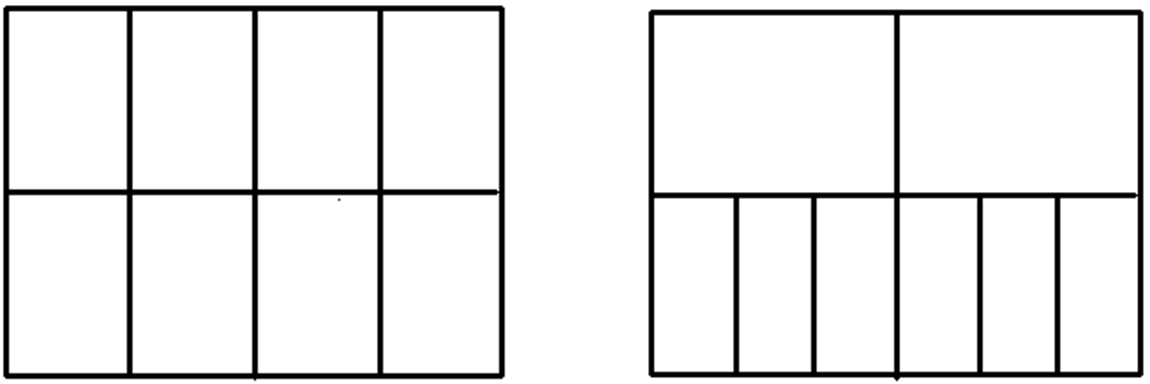

平均八画面显示模式 二大六小显示模式

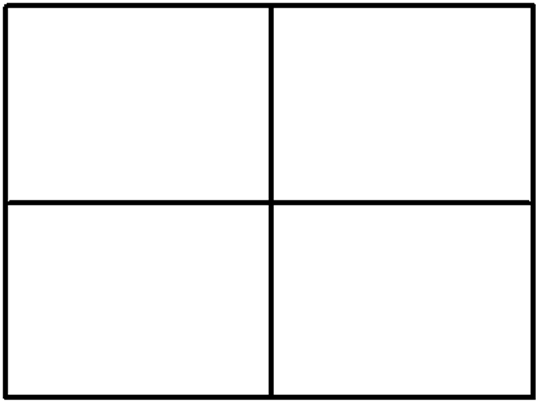

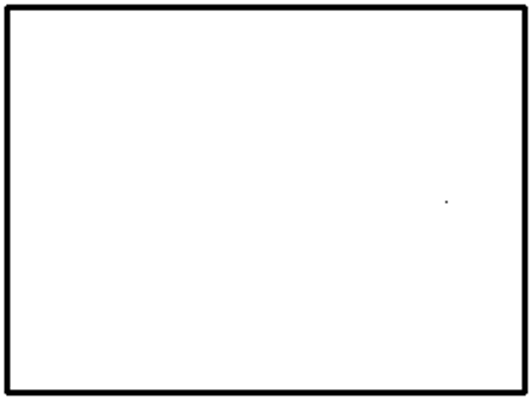

C. 4画面显示模式 D.单画面显示（1-16单画面全屏）
