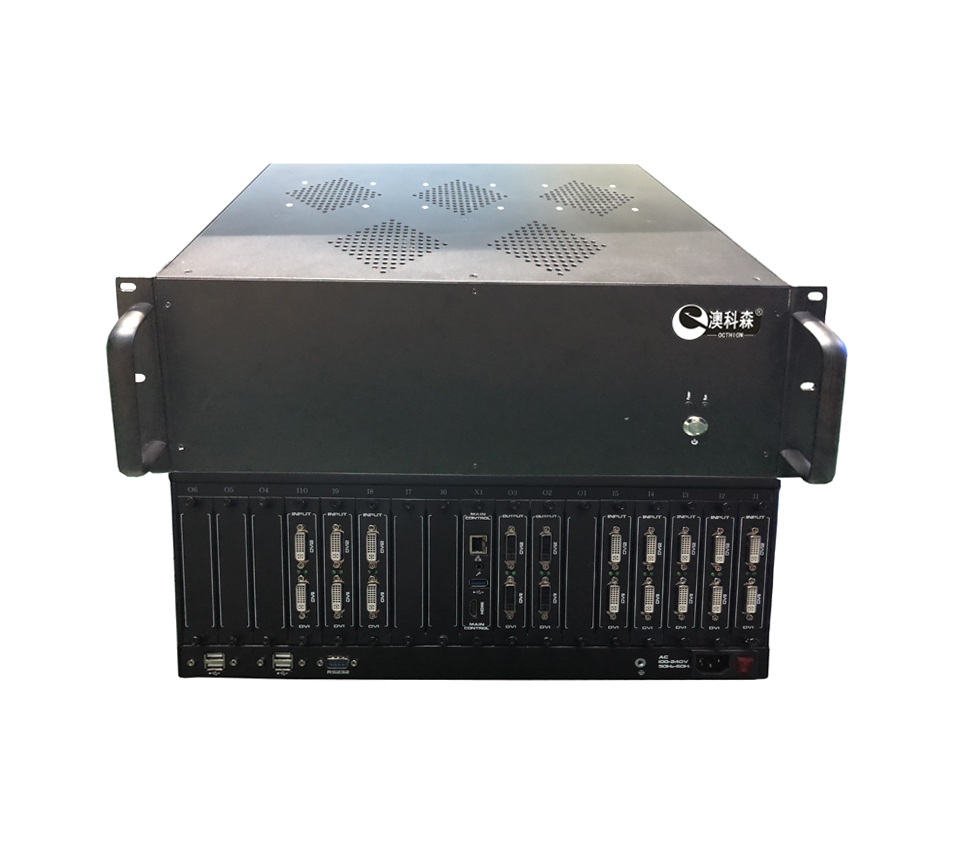

一、概述：
WS-8M9216高清16路画面处理器，采用纯硬件构架，无CPU、无内存，系统稳定，无死机、病毒感染、系统崩溃的风险，支持场景模式无缝切换，支持 4K超高清、SDI、HDMI、DVI、RGB&VGA 模拟、 高清和标清视频输入/输出信号；支持拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种等各种方式的显示功能，还包括高清滚动字幕、预案场景切换等基本功能。
广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统、可以接驳DLP背投箱、等离子、液晶电视等大屏幕显示设备。
二、功能特性：
1. FPGA+嵌入式架构，系统稳定，可支持7*24小时长时间运行，为用户提供稳定的图像处理能力；
2. 设备采用模块化设计，可灵活搭配多种类的输入输出板卡，可升级、可扩容、易维护；
3. 支持HDMI、DVI、SDI、VGA数字/模拟高清信号输入；支持DVI、HDMI高清数字信号输出；
4. 支持输入单端口采集1920x1080/60HZ高清信号；支持单端口输出1920x1080/60HZ高清信号；
5. 支持信号源预监和大屏回显，视频信号和大屏显示本地预览，实时掌控信号源及大屏显示状态；
6. 支持拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种等各种方式的显示功能；
7. 支持全屏范围所有信号任意开窗漫游、叠加、缩放，没有窗口位置、尺寸、比例限制；
8. 支持字幕叠加功能，字体、颜色、大小、滚动速度及方向、背景颜色、背景透明度等可调；
9. 支持WEB控制，可用于电脑/手机/平板通过WEB浏览器切换预案场景；
10. 支持安卓系统平板/手机APP安装控制
11. 支持串口控制，支持二次开发，提供第三方用户控制协议和接口；
12. 支持预设很多种显示场景，轻松实现各种场景的任意切换，支持场景轮巡，自定义轮巡时间间隔；
13. 支持场景模式无缝切换，不黑屏。
三、技术参数：
WS-8M9216 |
输入信号卡 |
输入端板卡路数 | 信号端口参数 |
DVI信号板卡： | 2路一卡 | DVI-D，兼容HDMI，支持1920*1080P |
HDMI 信号板卡： | 2路一卡 | HDMI1.3数字接口， 支持1920*1080P |
SDI 信号板卡： | 2路一卡 | SDI/HD-SDI支持分辨率720P50/60,1080P25/30/50/60 |
VGA 信号板卡： | 2路一卡 | DB-15M模拟接口，支持1920*1080P； |
输出信号卡 |
输出端板卡路数 | 信号端口参数 |
DVI信号板卡： | 2路一卡 | DVI-D数字接口，最大支持1920*1080P |
HDMI信号板卡： | 2路一卡 | HDMI数字接口，最大支持1920*1080P |
SDI信号板卡： | 2路一卡 | SDI/HD-SDI，支持分辨率720P50/60，1080P25/30/50/60 |
HDMI 4K信号板卡： | 1路一卡 | HDMI1.4数字接口，最大支持3840x2160/30HZ |
控制单元 |
RJ45网口： | 10/100M/1000M自适应，支持局域网内其他设备对画面处理器进行远程控制 |
RS232串口： | 1个，支持联动控制矩阵、大屏幕以及中控的接入 |
其它 |
电源： | 100VAC~240VAC 50/60Hz |
工作温度： | 工作温度：-30℃~50℃ |
工作湿度： | 相对湿度：5％～95％ 无冷凝 |
尺寸： | 440*320*178 |
重量： | 15KG |

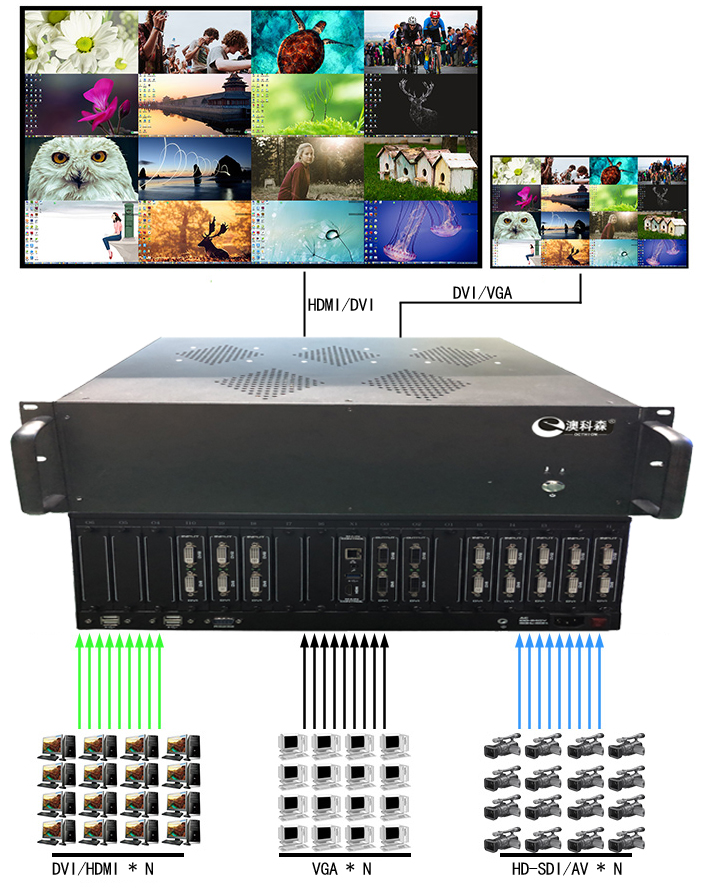

四、连接示意图：
