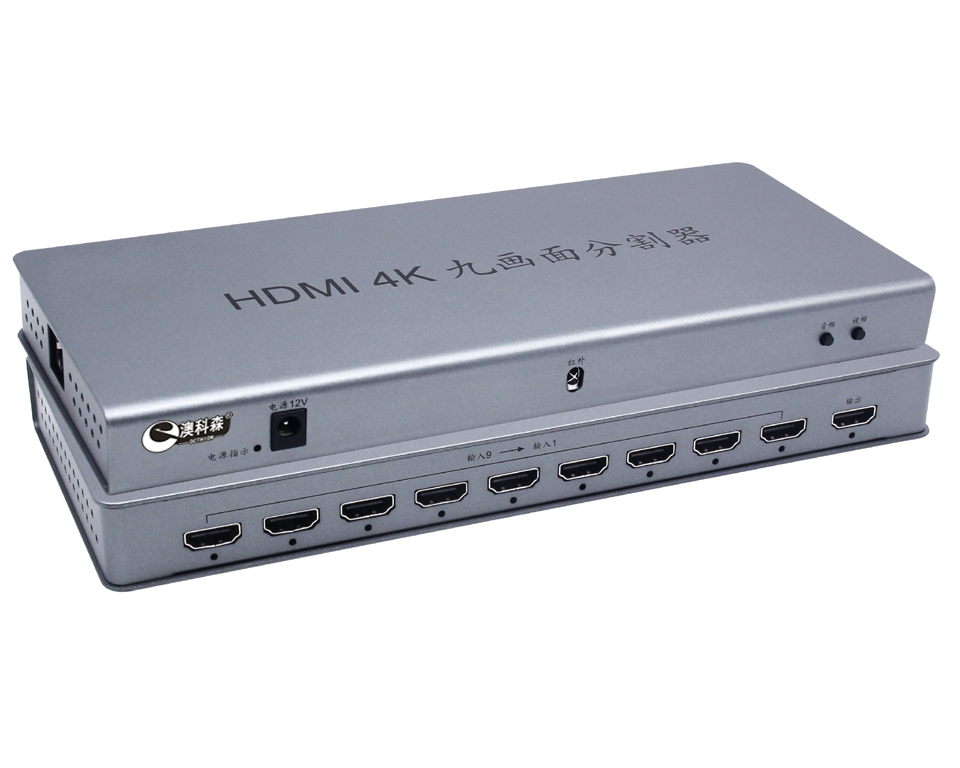

一、产品概述
WS-H9009是一款超高清画面分割器，主要功能是将9路HDMI输入信号同时显示在一个高清显示器上，并且有多种视频分割效果，同时九路高清输入信号可做无缝切换。
WS-H9009这款高清9画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示、股票，游戏等需要使用单台显示单元同时显示多个高清信号的场所。
WS-H9009这款高清9画面分割器切换方式多样灵活，可通过前面板按钮控制、本地IR控制，具有产品稳定,安装简单，是一款性价比高，实用性强的高清分割设备。
二、主要功能：
● 支持9路HDMI输入，1路HDMI输出；
● HDMI输出最高支持3840*2160@30HZ，支持1080P@60HZ,2560x1600@60HZ,2560x1440@60HZ,3840x2160@30HZ输出分辨率切换显示；
● 支持HDMI视音频输出；
● 兼容1080P,720P,1080i,1024X768,1360X768等各种分辨率信号输入；
● 支持11种显示模式：单画面，4画面，8画面（2X4），8画面（2大6小），9画面（9宫格），9画面（1大9小）;
● 支持面板按扭、红外遥控切换画面显示模式；
● 专为视频工程度身定制的高品质经济型高清画面分割器；
● 支持单画面之间快速切换功能；
● 电源：DC 12V/2A；
三、技术参数
名称 | 规格 |
HDMI输入 |
|
输入接口 | 9 HDMI |
分辨率 | 最大支持1920*1080，向下兼容1080P,720P,1080i,1024X768,1360X768等各种分辨率 |
色彩深度 | 24bit,1677万色 |
输出 |
|
输出接口 | 1路HDMI |
输出分辨率 | 3840*2160@30HZ，2560x1600@60HZ,2560x1440@60HZ，1920*1080/60HZ |
色彩深度 | 24bit,1677万色 |
控制方式 | 机器面板按键、遥控器 |
电气特性 | 输入电压：DC 12V/2A |
产品尺寸 | 255mm（长） X 105mm（宽） X 25mm（高） |
功耗 | 最大15W |

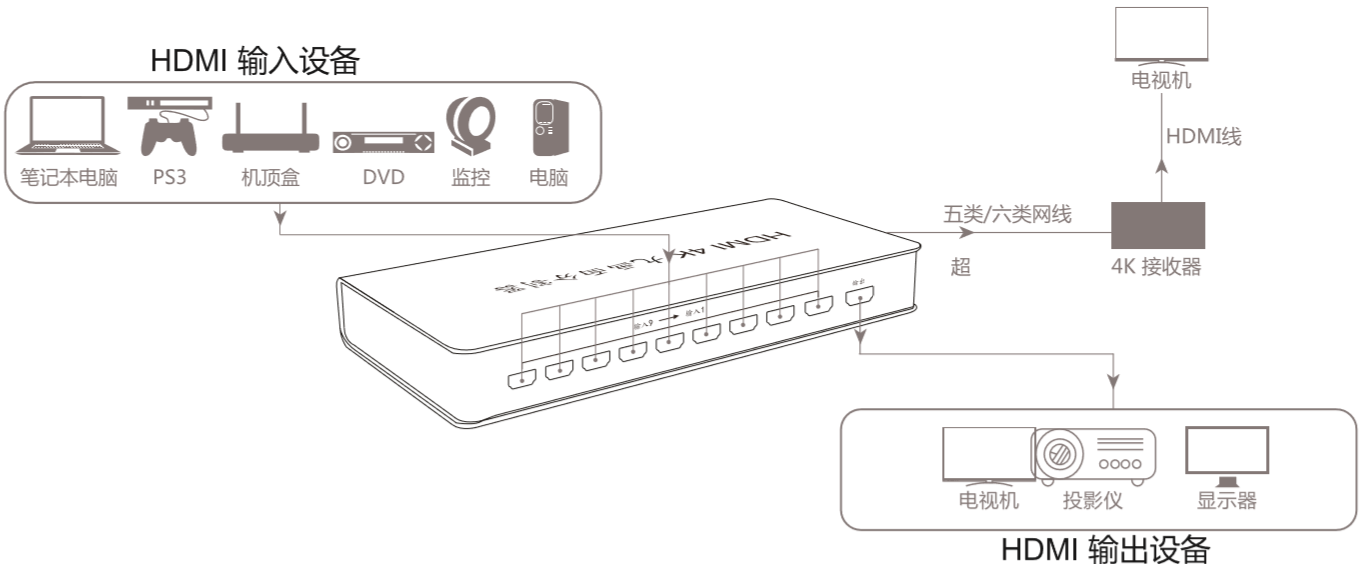

四、连接示意图

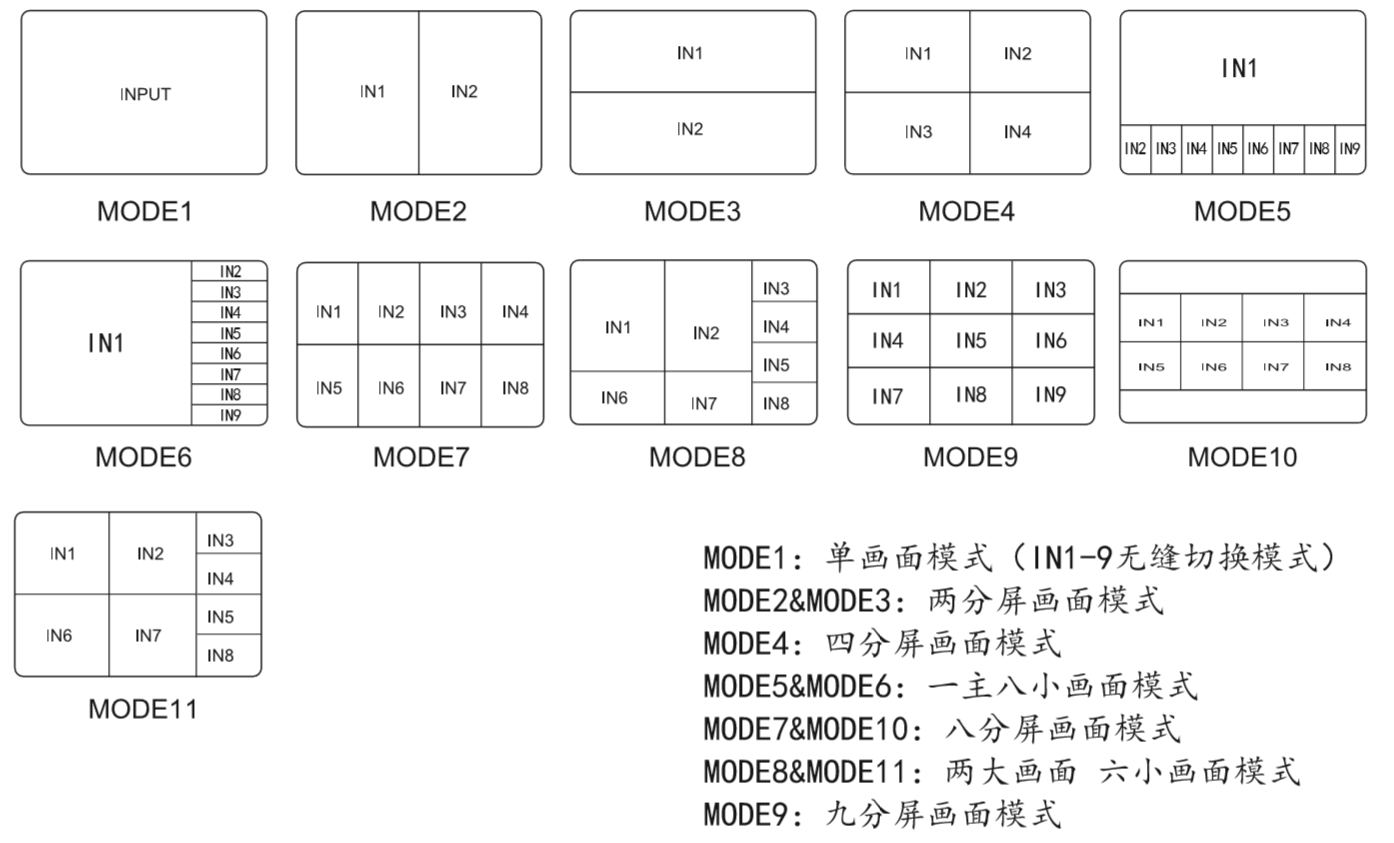

五、显示模式：
