一、产品简介：

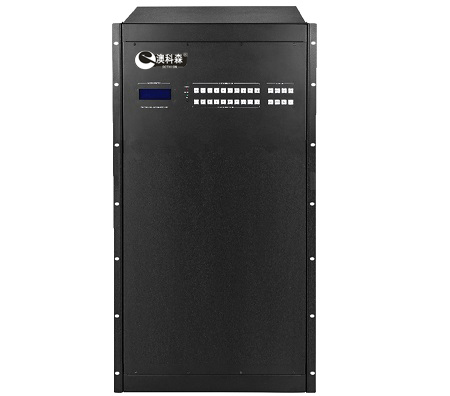

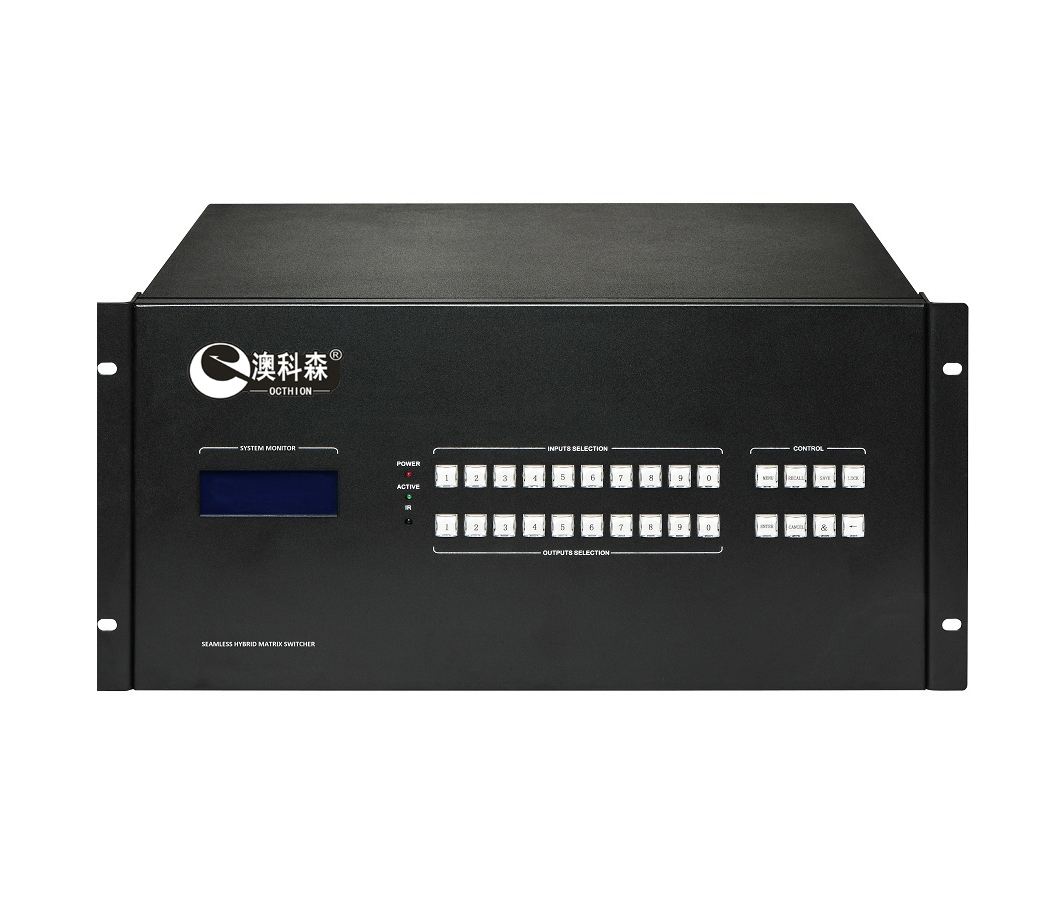

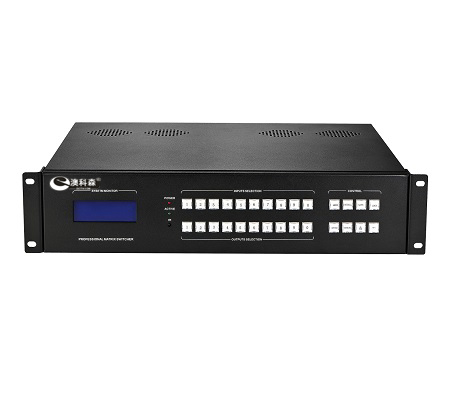

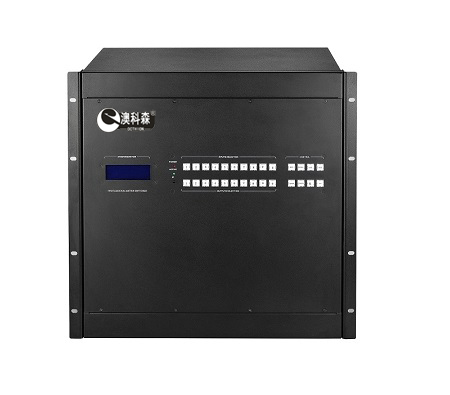

混合矩阵切换器是深圳澳科森电子推出的高清数字混合矩阵，本系列混合矩阵适用于多种格式的视频信号输入、输出交换，可根据您的实际需求，选择最适合的视频输入、输出卡，避免因使用过多的视频转换器从而节省系统成本，降低信号的事故率，降低了视频信号由于过多转换造成的衰减，实现图像信号高保真输出。

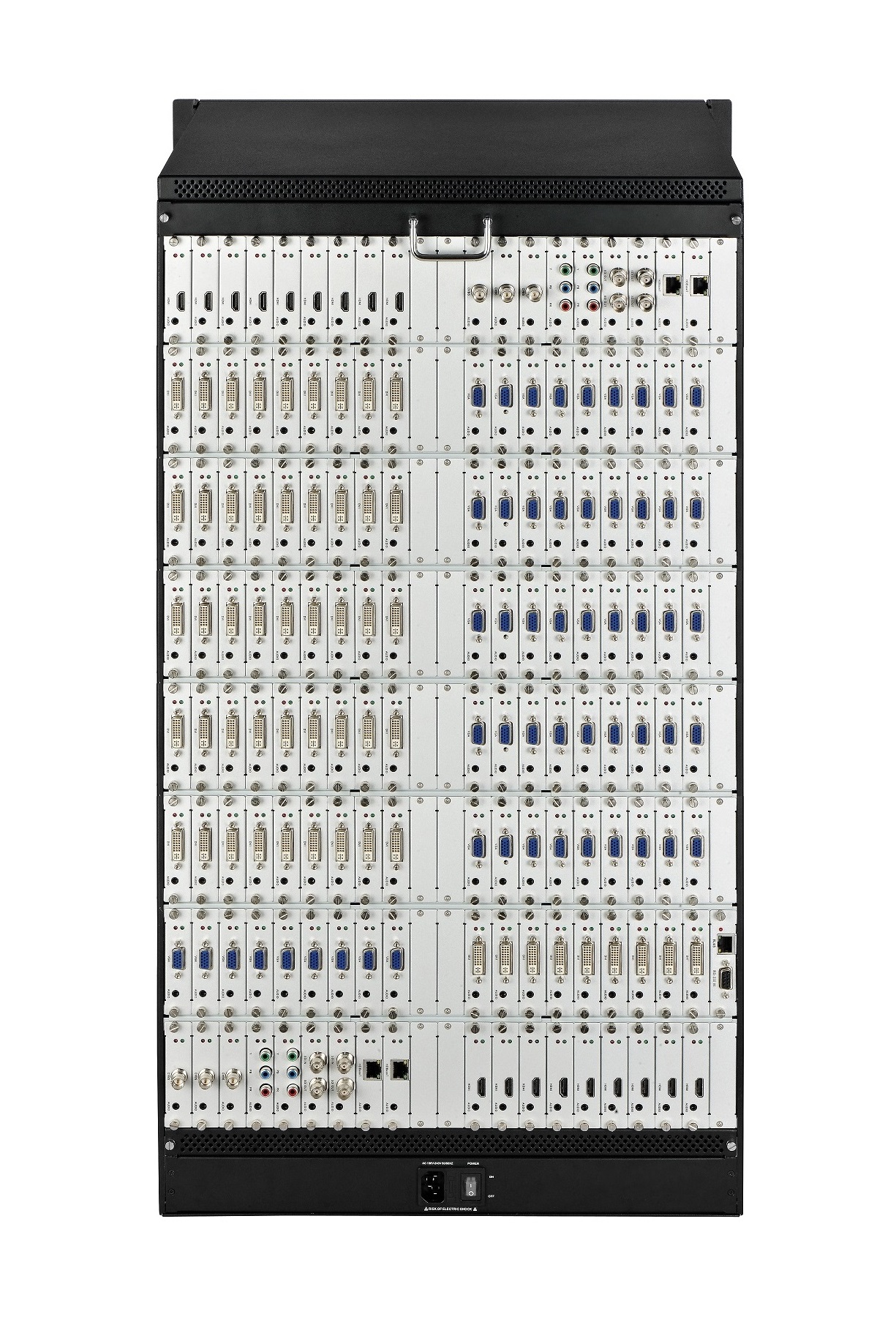

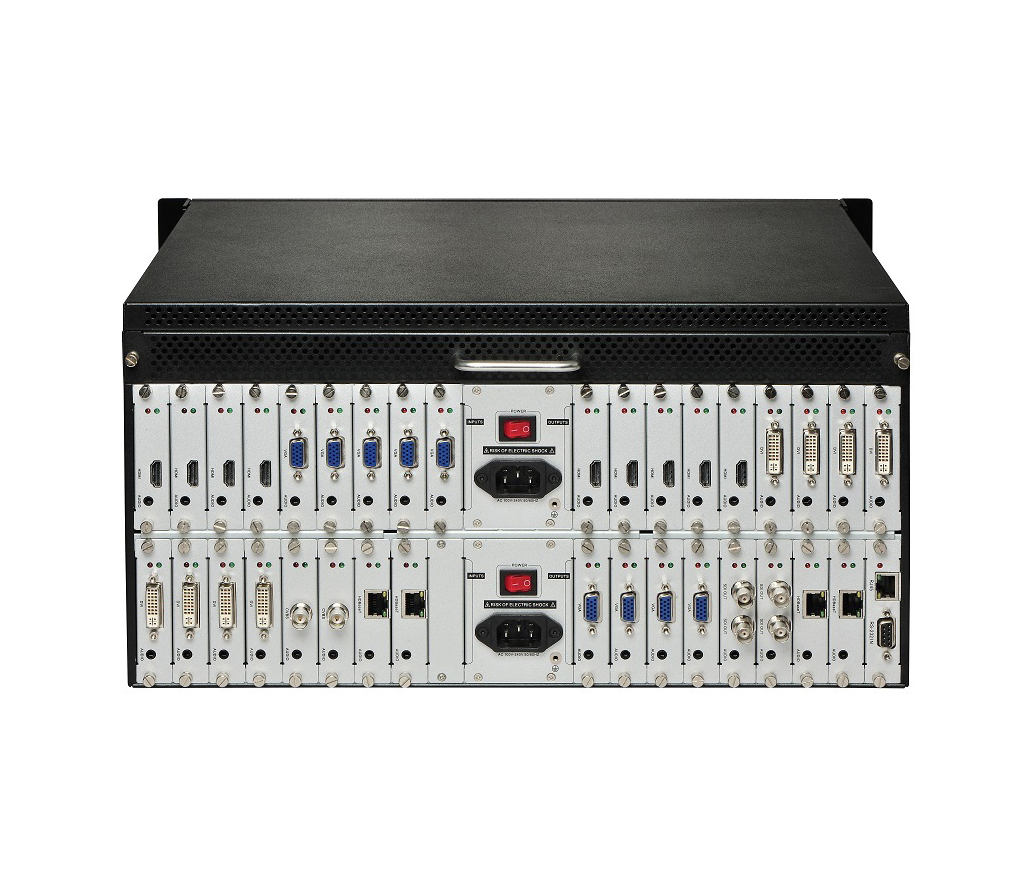

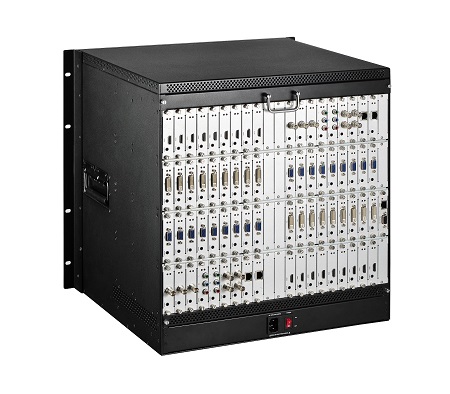

混合矩阵切换器带有断电现场保护、多种格式信号交换功能，采用纯硬件板卡式结构，安装灵活方便，设备支持HDMI、DVI、VGA、CVBS、YPbPr、SDI、HDBaseT、光纤等信号的输入输出。具备多种控制方式：RS232控制、网络控制等。该设备是澳科森专为高清数字音视频切换工程而设计的广播级工程机。为高清数字音视频切换系统提供了一套独特的解决方案。
二、产品特点：
◇ 全插卡式设计，一卡一路，支持快速“0”秒无缝切换
◇ 支持自定义分辨率输出，每个输出均可无缝对接显示端的物理最佳分辩率
◇ 支持随路音频输入输出同步切换
◇ 支持640x480～1920x1200@60Hz(VESA标准)，480i~1080p@60hz (HDTV标准)的所有分辨率
◇ 支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBT、光纤等各种接口的输入或输出
◇ 支持字符标注功能，用户可以根据实际需求对输入信号做特殊标记
◇ 支持拼接功能
◇ 冗余电源结构设计，使系统更安全可靠（选配）
◇ 支持IE网页切换控制，对系统无任何要求
◇ 真正的4：4：4全通道处理，使输入信号实时无损传输
◇ 可定制触摸屏控制，操作可视化
三、技术参数：
型号 | WS-M0808SL | WS-M1717SL | WS-M3636SL | WS-M7272SL |
描述 | 8X8高清混合矩阵 | 17X17高清混合矩阵 | 36X36高清混合矩阵 | 72X72高清混合矩阵 |
模块卡设计 | 8卡位输入/8卡位输出 | 17卡位输入/17卡位输出 | 36卡位输入/36卡位输出 | 72卡位输入/72卡位输出 |
输入板卡 | 单路接口输入板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBaseT、光纤等接口直接输入，无需任何转接线 |
输出板卡 | 单路接口输出板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBaseT、光纤等接口直接输出，无需任何转接线 |
分辨率 | 640x480～1920x1200@60Hz(VESA标准)，480i~1080p@60hz (HDTV标准) |
协议标准 | 支持DVI1.0和HDMI1.3a协议，同时支持HDCP协议及EDID管理功能 |
色彩空间 | 支持RGB4:4:4、YUV4:4:4、YUV4:2:2及YUV4:2:0色彩空间，支持色域扩展 |
传输带宽 | 10.2Gbps |
传输距离 | 25m（数字线缆），30m（模拟线缆），100m（6类屏蔽网线），500m（多模光纤），1.5~20Km（单模光纤） |
控制方式 | 前面板按键， IR红外，RS232串口及LAN局域网等方式 |
工作温度、湿度 | 温度：-20℃ ~ +70℃，湿度：10%~90% |
储存湿度、湿度 | 温度：-20℃ ~ +50℃，湿度：10%~80% |
尺寸 | 440mmX350mmX99mm （2U） | 440mmX350mmX223mm （5U） | 440mmX400mmX490mm （11U） | 440mmX400mmX890mm （20U） |
重量 | 约12.5Kg | 约25Kg | 约40Kg | 约80Kg |
最大功耗 | 100W | 200W | 450W | 1000W |
电源 | 100~260V 50/60Hz |
安全保证 | 支持双电源冗余热备份功能，支持7X24小时全天候无间断工作 |
平均无故障时间 | 10,000小时 |
质保方式 | 1年免费保修，终生维护 |

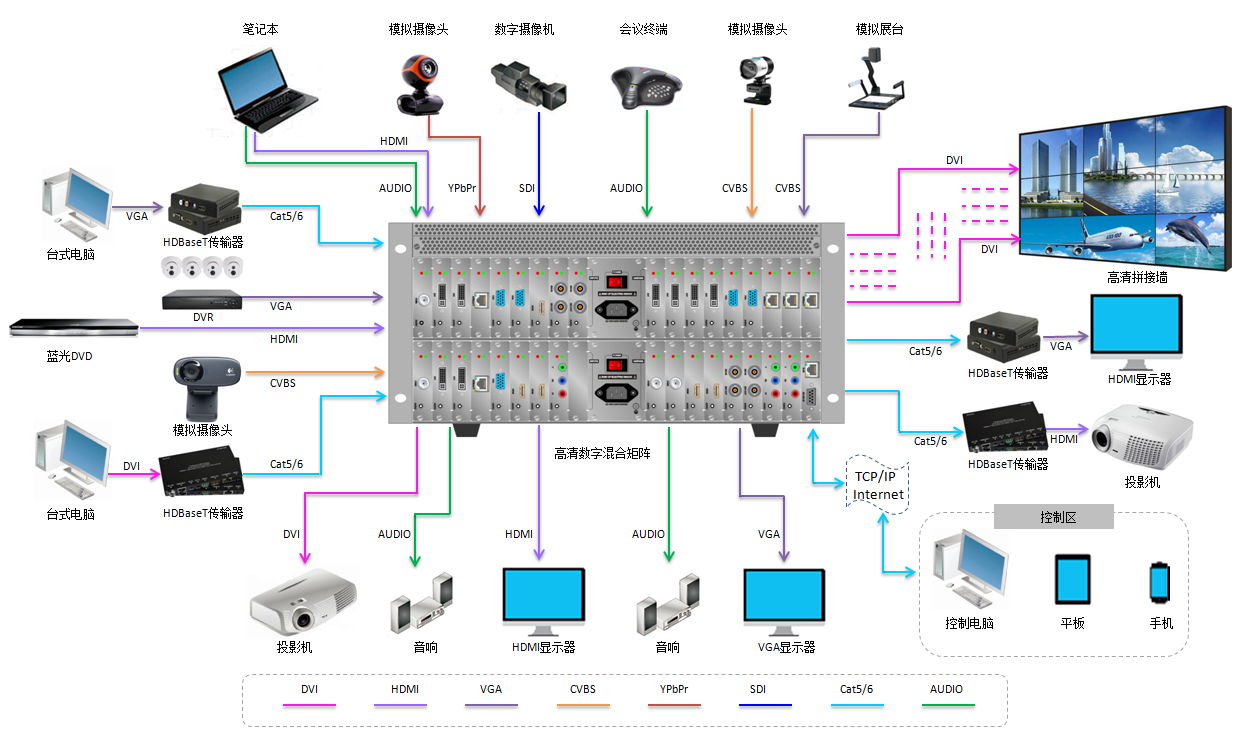

四、系统拓扑图：
五、控制软件：
请按照以下步骤开机启动混合矩阵切换器：
1.确定所有输入设备和输出已连接至混合矩阵切换器后面板。
2.打开POWER开关给混合矩阵切换器器上电，待本机执行自我测试后启动。

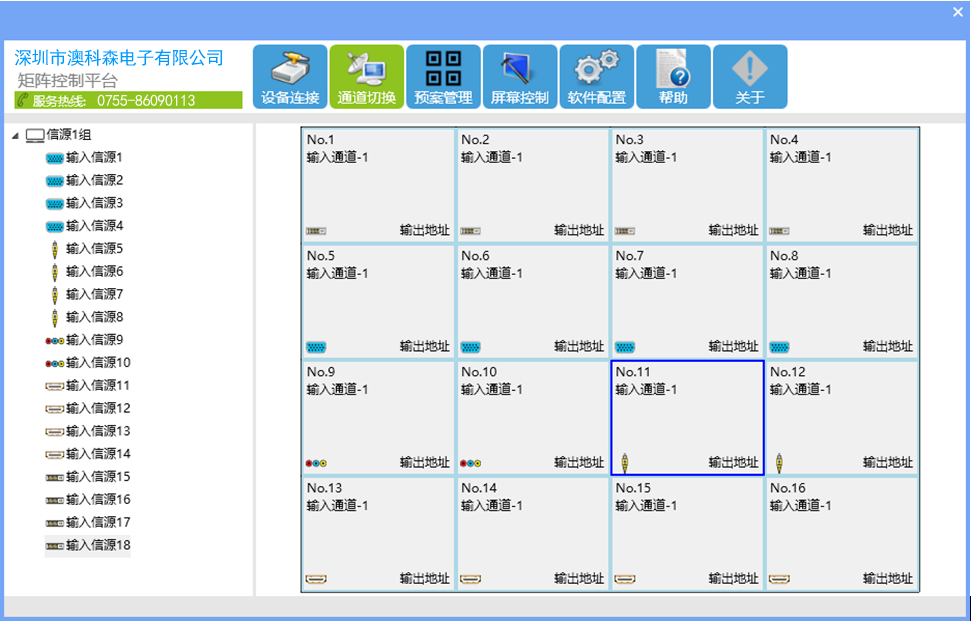

3.打开混合矩阵切换器控制软件，正确通信后看到如下界面（关于切换器软件的详细操作请参考随机附带的软件手册）：
