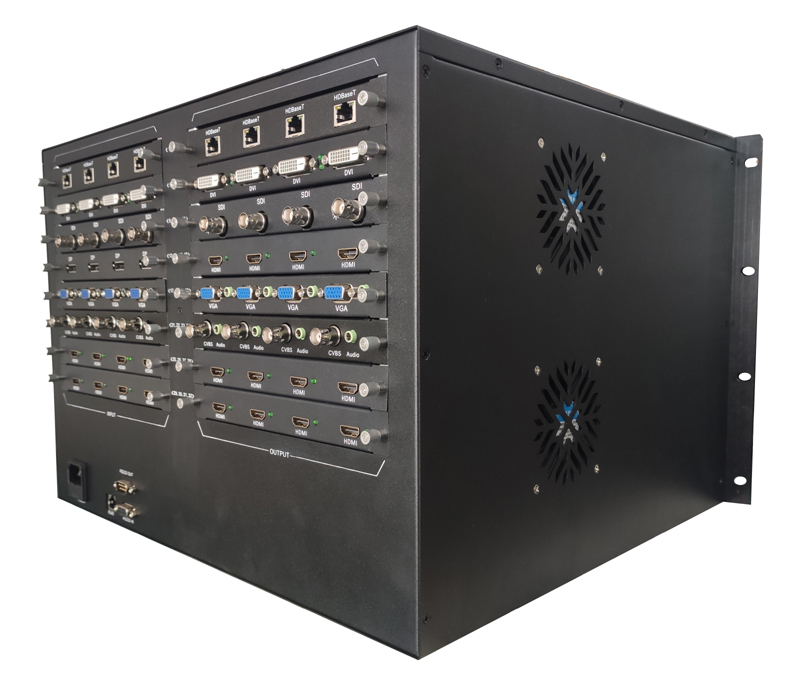

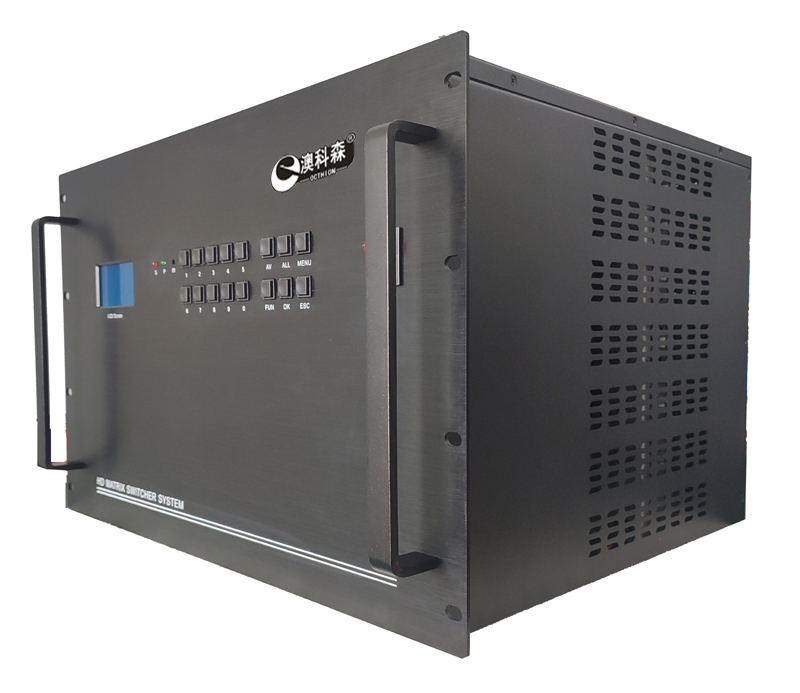

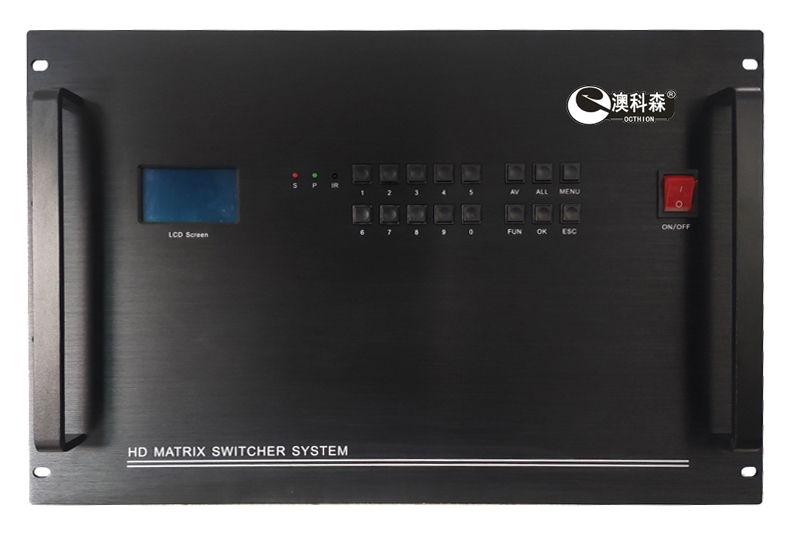

32进32出混合矩阵

编  号: WS-MM32**
型  号: WS-MM32**
更新时间: 2021.01.16

咨询热线:0755-2858-5030

在线咨询

主要功能


一、产品简介:

  高清混插矩阵切换器,是一款高性能的电脑信号专业切换设备,用于多种高清数字,模拟信号输入输出交叉切换,提供独立的DVIHDMIVGA等信号输入、输出端子,每路信号单独传输、单独切换,使信号传输衰减降至最低,图像和声音信号能高保真输出。
  高清混插矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,带输入前端精确自适应补偿,支持输入信号状态监测,能实时监测和显示当前各输入通道是否有有效的信号接入,支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载,并具备RS232通讯接口,可以方便与个人电脑、中控系统或各种远端控制设备配合使用。


二、产品特点:



■ 采用插卡式设计,方便用户自行增减输入输出信号源,方便维护;



■ 接口带宽 3.4Gbps(总带宽 10.2Gbps),支持最高分辨率:3920*2160@30HZ;



■ 支持DVI,HDMI信号格式,支持DVI,HDMI,VGA,SDI信号混插;


■ 支持 HDCP1.4 版本,具备杰出的安全和数字内容保护能力 ;



■ 支持蓝光DVD或其它需要带HDCP解码的设备 ;



■ 支持按键、红外遥控、RS-232串口、中控控制,可选配TCP-IP控制 ;



■ 输入输出板卡支持热插拔功能;



■ 支持基本的矩阵控制指令和基本矩阵功能;



■ 具有掉电记忆功能,带有断电现场保护功能;



■ 兼容标准英寸机柜的全金属机箱。



■ 内置国际通用电源;





三、技术参数:



型号

WS-MM32**

视频输入

输入

HDMI, DVI, SDI, VGA, CvBS, DP、HDBaseT接口可选

视频输出

输出

HDMI、 DVI、SDI、 VGA、 CvBS、HDBaseT接口可选

视频信号

板卡

最大可以32进32出,每张板卡为4路一卡

接口带宽

3.4Gbps(总共10.2Gbps,每种颜色3.4Gbps)

位时钟抖动

<0.15Tbit

最大支持分辨率

3840*2160@30HZ,1920*12000@60HZ1920*1080@60HZ,向下兼容

最大传输延时

5ns(±1ns)

切换速度

200ns(最长时间)

信号强度

T.M.D.S +/-0.4Vpp

阻抗

50

EDID管理

支持EDID透传功能

HDCP 管理

支持高带宽数码内容保护(HDCP)使用DVI1.0和HDMI1.4标准。

音频信号

HDMI音频

支持HDMI内嵌

VGA音频

支持3.5MM接口音频输入

AV音频

支持3.5MM接口音频输入

控制部分

串行控制口

9针母RS-232连接器,波特率:9600,数据位:8位,停止位:1,无奇偶校验位

红外远程遥控

默认红外远程遥控

前面板控制

按钮

网络控制

RJ45网络控制(选配), 协议:TCP/IP  PTNET(可编程面板) (选配)

常规

电源

100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源

温度

-20°C ~ +55°C

湿度

20%~ 95%

功耗

≤400W(根据机型而定)

机箱尺寸

7U  438x305x280mm(长x宽x高)

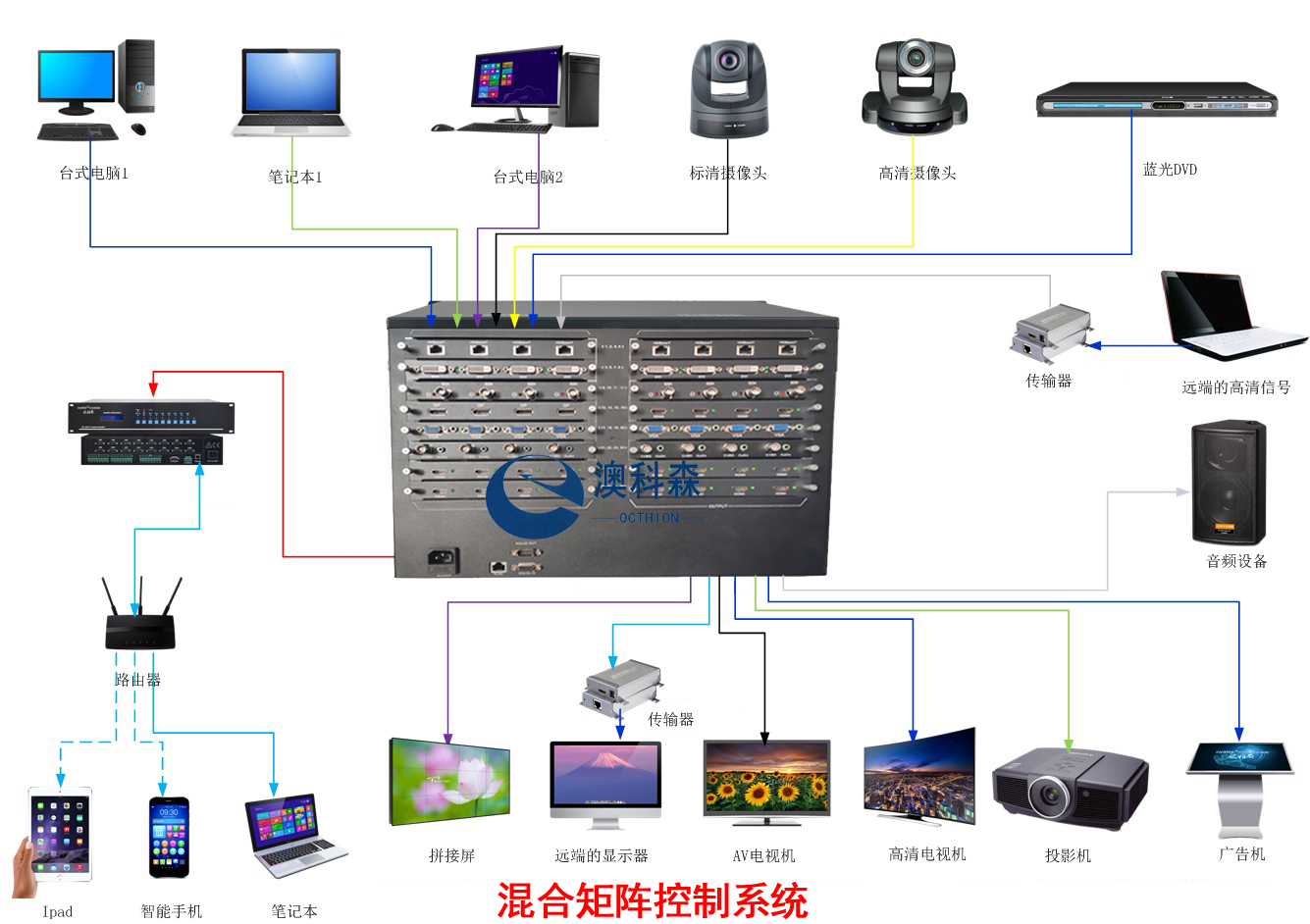

四、拓扑图:

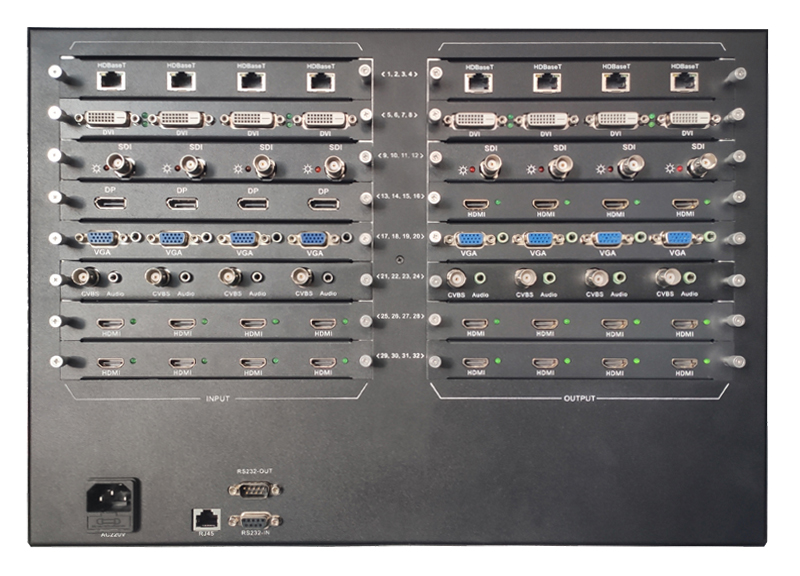

输入输出板卡:

HDMI输入输出板卡:

HDMI输入板卡 拷贝.jpg


DVI输入输出板卡:



SDI输入输出板卡:



VGA输入输出板卡:



AV输入输出板卡:

AV输入板卡(带音频) 拷贝.jpg


HDBaseT输入输出板卡:
