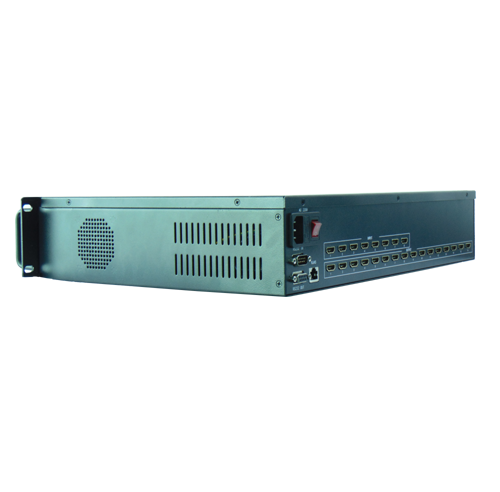

一、产品介绍：
WS-MH816D是一款支持8路HDMI输入和16路HDMI信号输出的高清8X16 HDMI矩阵切换器。可以实现任意输入输出信号的随意切换，最高可以支持4K@30HZ的超清分辨率并向下兼容。
WS-MH816D HDMI矩阵切换器拥有简易的控制方式，可以通过机箱按键、红外遥控、可视化控制软件、中控控制，通讯控制接口支持RS-232串口和TCP-IP（选配）。
WS-MH816D 矩阵切换器能为数字娱乐中心、高清电视零售和展示网站、高清电视、机顶盒、DVD和投影仪工厂、噪音、空间和安全问题,数据中心控制、信息分布、会议室、学校和企业培训环境提供解决方案。
二、功能特点：
√、采用一体式的结构设计方案，标配8路HDMI输入和16路HDMI输出；
√、可同时兼容HDMI, DVI信号格式；
√、接口带宽 3.4Gbps（总带宽 10.2Gbps），支持最高分辨率： 3840x2160P@30;
√、支持EDID透传功能，同时也可设置固定EDID识别信息；
√、支持 HDCP1.4 版本，具备杰出的安全和数字内容保护能力；
√、支持蓝光DVD或其它需要带HDCP解码的设备；
√、具有掉电记忆功能，带有断电现场保护功能；
√、标配机箱按键、红外遥控、RS-232串口、中控控制，可选配TCP-IP控制；
√、国际标准电源支持(100~240V 交流,50/60HZ)，安全认证；
三、技术参数：
输入路数 | 8路 |
输出路数 | 16路 |
信号接口 | HDMI |
HDMI协议 | 支持HDCP1.4协议、支持HDMI1.4协议 |
接口带宽 | 3.4Gbps（总共10.2Gbps，每种颜色3.4Gbps） |
HDMI最大支持分辨率 | 3840x2160@30Hz |
位时钟抖动 | <0.15Tbit |
位上升时间 | <0.3Tbit（20% - 80%） |
位下降时间 | <0.3Tbit（20% - 80%） |
最大传输延时 | 5ns（±1ns） |
切换速度 | 200ns（最长时间） |
信号强度 | T.M.D.S +/-0.4Vpp |
阻抗 | 50欧 |
输入EDID | EDID 某些机型可改写 |
建议最大输入距离 | 小于30米，在1920x1080@60hz时，推荐使用认证过的hdmi专用线材 |
建议最大输出距离 | 小于20米，在1920x1080@60hz时，推荐使用认证过的hdmi专用线材 |
串口版控制种类（标配） | 串口控制、按键、遥控器 |
网络版控制种类（选配） | TCP/IP控制、串口控制、按键、遥控器 |
波特率与协议 | 波特率：9600，数据位：8位，停止位：1，无奇偶校验位 |
RJ45串口控制定义 | 1 = TX,2 = RX,5 = GND |
电源 | AC100 - 240V，50/60hz，国际自适应电源 |
温度 | 储存、使用温度：-20°c - 70°c |
湿度 | 储存、使用湿度：10% - 90% |
机箱尺寸 | 1U |
平均故障间隔时间 | 30000小时 |

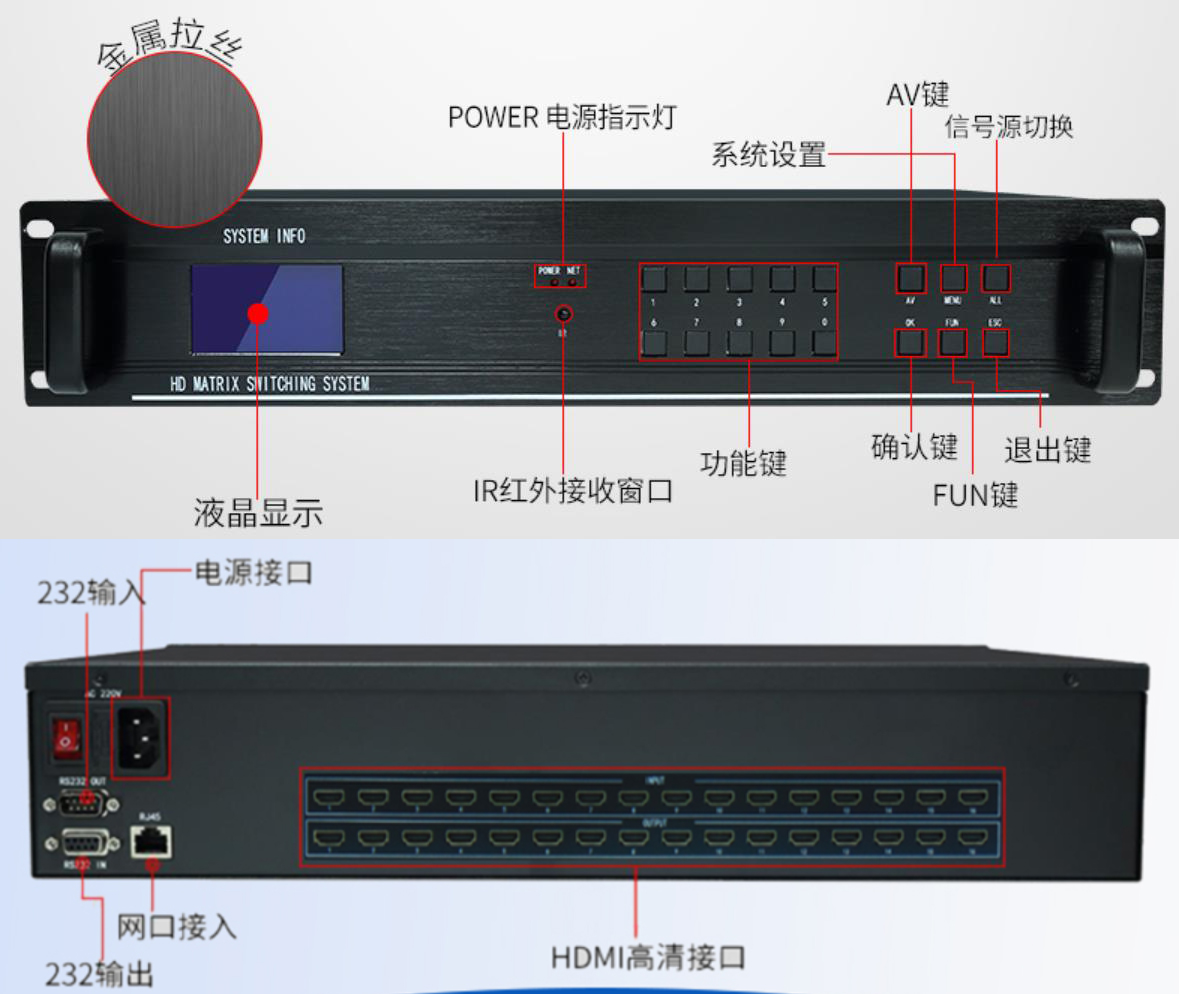

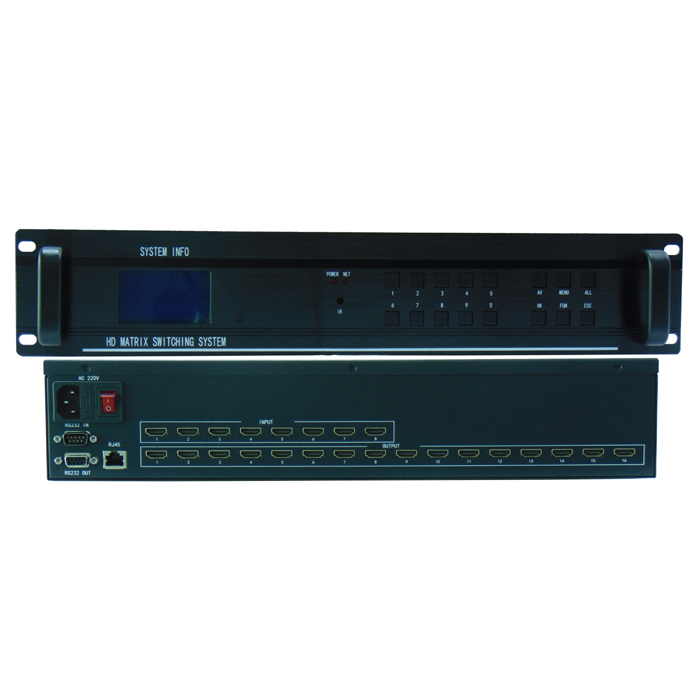

四、前后接口说明：
