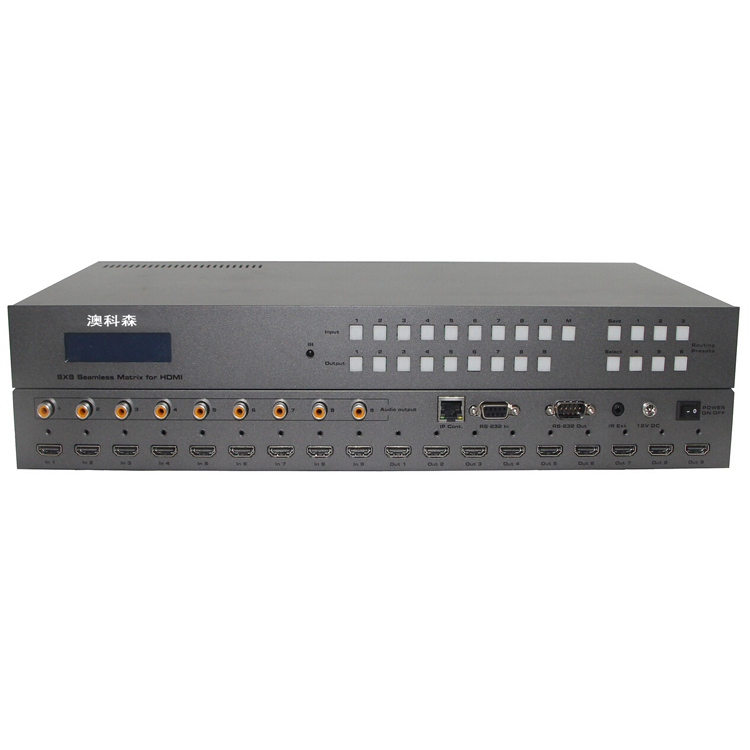

9进9出HDMI矩阵(支持九画面分割功能)

编  号: WS-MH005
型  号: WS-MH909DX
更新时间: 2015.11.18

咨询热线:0755-2858-5030

在线咨询

主要功能

一.产品介绍 :



这是一个功能强大的全高清HDMI矩阵,品质可靠,完美实现高清信号的切换,处理芯片均采用行业内著名的欧美品牌,,性能可靠的保证。九路HDMI输入,九路HDMI输出,1080P高清输入输出,兼容HDCP,支持无缝切换功能(无缝切换可以保证图像在切换过程中不会黑屏);同时支持输出一个3x3的九画面分割模式,即九路HMDI输入同时显示在第九路输出端的显示设备上。

用户可以自行设定六种输入输出显示模式,然后通过面板上按键来保存和调用,非常方便。面板上的液晶显示面板可以显示当前的操作信息,简捷直观。

控制方式 :通过TCP / IP或RS232控制,同时也可以通过遥控器或机器面板按键控制。

       应用范围:这款9x9 HDMI 矩阵有能力均衡和放大,以确保HDMI信号的通过长电缆传输没有质量损失,能为数字娱乐中心解决方案、高清电视零售和展示网站、高清电视、机顶盒、DVD和投影仪工厂、噪音、空间和安全问题,数据中心控制、信息分布、会议室、学校和企业培训环境提供解决方案。





二.产品特点 :





●   九路HDMI信号输入,九路HDMI输出,完美满足3X3大屏拼接的需要

●   集成九画面分割功能。

    支持HDMI 1.3和HDCP

●   LCD液晶显示,实时显示当前输入输出状态

●   支持九路分离音频输出

●   支持无缝切换,切换不丢帧

   输入端具有自动均衡功能,自动适应输入线材的长度;输出端增加HDMI信号加重处理芯片,常规线材轻松实现信号的远距离传输。

●   多种控制方式:通过网络/RS-232控制/遥控器/面板按键控制切换

   共有6个场景存储区域,轻松实现不同场景间的切换

●   外置 DC12V/3A电源

●   低功耗设计,额定功率仅25W,设备高效运转需要足足有余。



三. 技术参数:



HDMI 版本

HDMI 1.3,HDCP

HDMI分辨率

24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

输入端口

9路HDMI

输出端口

9路HDMI

输入线缆长度

≤10米AWG26 HDMI 标准线缆

输出线缆长度

≤20米 AWG26 HDMI标准线缆

控制方式

控制按钮,红外,RS232或TCP / IP

电源及功耗

DC12V/3A    25W

工作温度

-15 to +55

工作湿度

5 to 90%RH (无冷凝)

尺寸(长**高)

440x256x45

重量

4 Kg

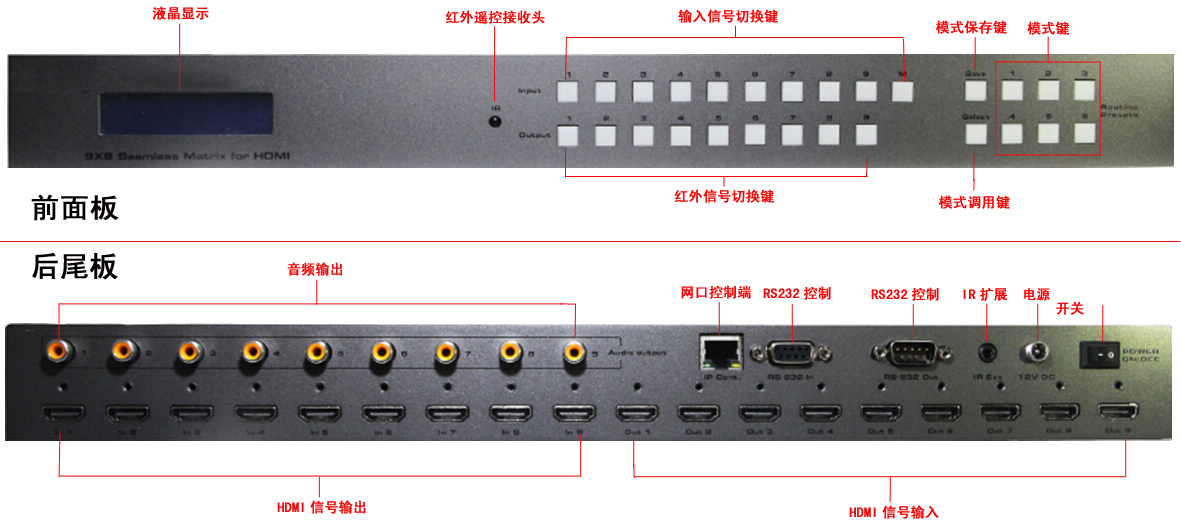

四. 前后面板说明:

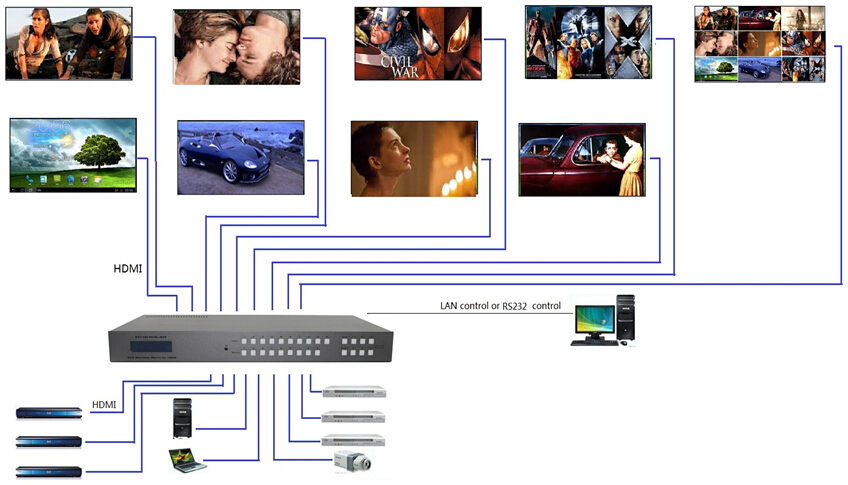

 9-9HDMI矩阵前后面板说明.jpg. 应用连接图:




声明:澳科森(OCTHION)所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
