一、产品概述：

WS-7800视频处理器是一款高性能的全彩LED视频处理器，使用先进的欧美图像处理芯片进行方案设计。产品设计采用了30位数字图像处理技术，先进的去隔行信号处理和用于专业级演示环境的真正无缝切换技术。

与市场普通的LED全彩视频处理器相比，WS-7800支持分辨率最高可以达到3840x660@60HZ；输入的信号源更多，支持1路DVI、2路HDMI、2路VGA、2路BNC总计7个信号输入，并且可根据用户需求定制音频功能。

二、功能特点：

1）、更多的输入接口

 WS-7800支持 2路标清视频、2路VGA、  2路HDMI、1路DVI信号输入， 几乎满足您所有工程项目的信号需求。

2）、多接口输出

 1路HDMI、1路DVI和1路VGA信号同步输出，HDMI和DVI可驳接发送卡，VGA可用于视频信号同步监控.

3）、多分辨率输出

1024X768@60HZ       1280x720@60HZ     1280x720@50HZ    1440x900@60HZ    1280x1024@60HZ      1366x768@60HZ   1600x1200@60HZ      1680x1050@60HZ    1920x1080@60HZ   1920x1080@50HZ   1920x1200@60HZ      1024x1280@60HZ   2048x640@60HZ       2048x1152@60HZ    2304x1152@60HZ   2560x816@60HZ

1536x1536@60HZ      3840x660@60HZ

4）、无缝切换

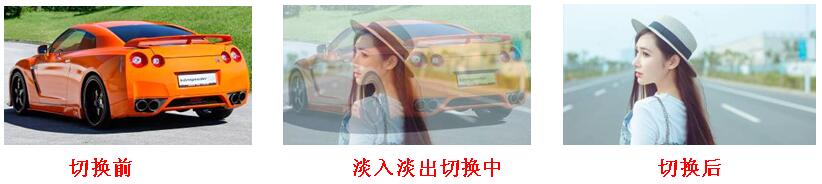

对输入的信号进行快速切换和淡入淡出切换，切换过程不黑屏，以增强并呈现专业品质的演示画面，并同时可以实现音视频信号同步切换。如下图为淡入淡出切换效果：

5）、任意位置、任意大小的画中画

画中画的信号源、画面大小、画面位置均可调节，真正做到随心所欲的控制；

6、图像裁取功能

用户可以根据自身需求裁取输入信号的任何一部分放到大显示单元全屏显示，如下图所示:

7）、音频定制

     支持定制所有输入信号音频同步切换功能。HDMI信号内嵌音频、VGA、DVI、BNC信号内嵌音频信号输入，HDMI内嵌音频输出，同时支持一路独立音频口输出。

8）、画面冻结

支持画面冻结功能，让您可以随时捕捉视频精彩的瞬间；

9）、一键黑屏

     支持按键一键黑屏切换功能，方便某些需要完全关闭显示内容或者降低室内亮度的场所或瞬间，方便便实用；

10）、广播级图像缩放引擎

WS-7800采用高性能的30位Faroudja? DCDi图像缩放引擎，可对各种分辨率的信号进行向下或向上的图像解析度转换；

11)、可拼接的LED视频处理器

多台LED视频处理器前端增加信号分配器，通过简单的拼接设置，不需要购买昂贵的拼接控制器，即可实现超大分辨率LED全彩屏的拼接显示需要，最大拼接数量可达10x10；

12）、易于LCD液晶界面

设备前面板内置一个全彩LCD显示屏，通过屏幕可直接了解到机器工作状态，如当前信号源、输入分辨率、切换模式、画中画模式开关等…

13)、清晰的按键导航

    所有设备安键内置指示灯，通过机箱按键指示灯导航可以非常直接的看到设备工作状态，如当前显示信号通道、无缝拼接模式等…

14）、多种控制方式

    通过机箱按键便可以实现对设备的全功能控制，同时也可以支持界面化控制软件通过RS-232、红外遥控、开放控制代码中控控制.

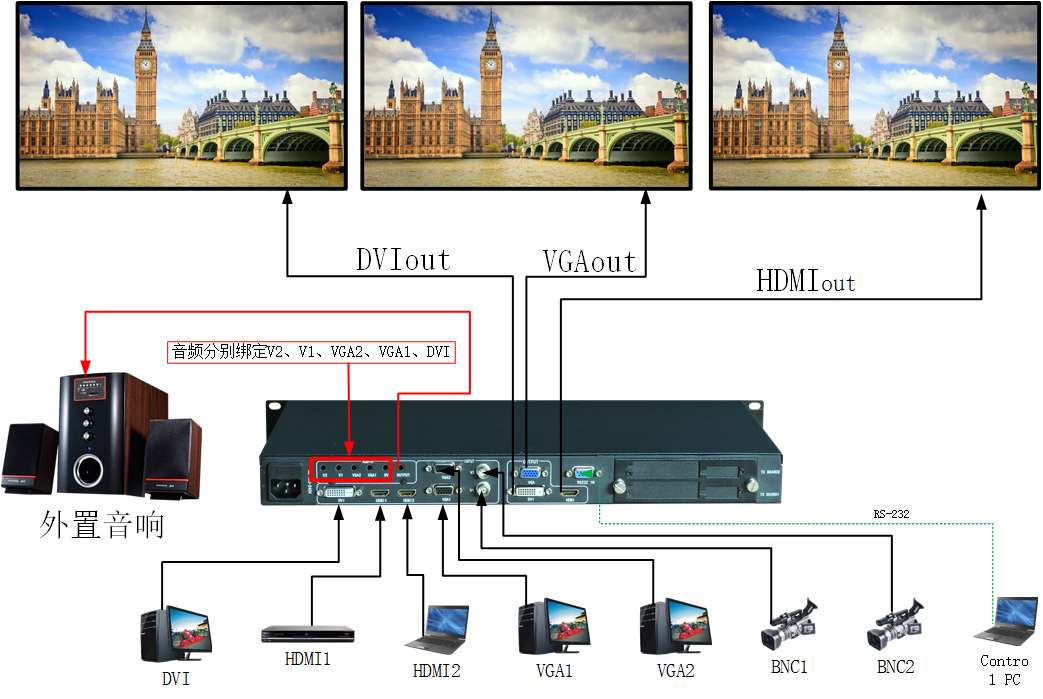

三、连接示意图：

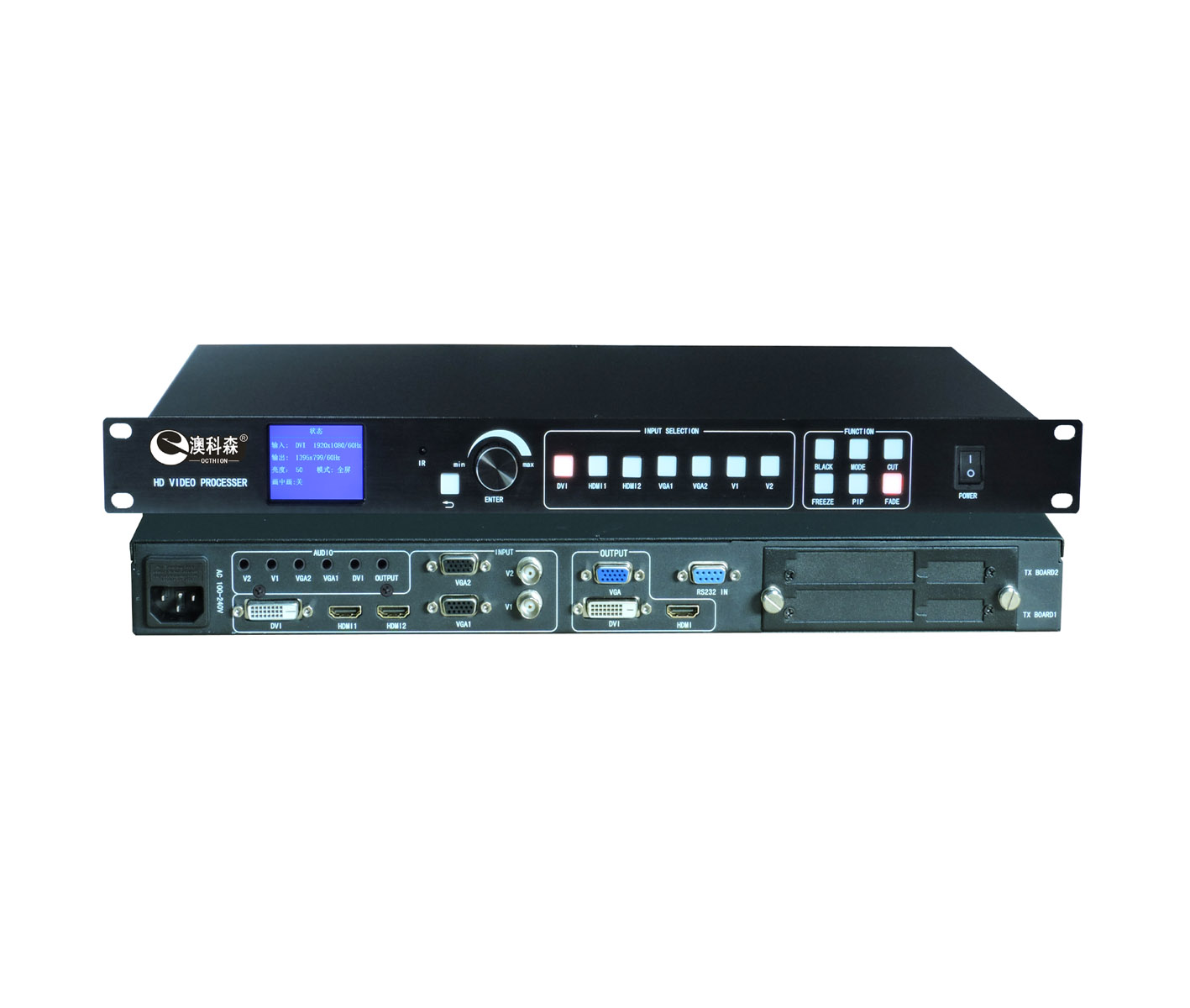

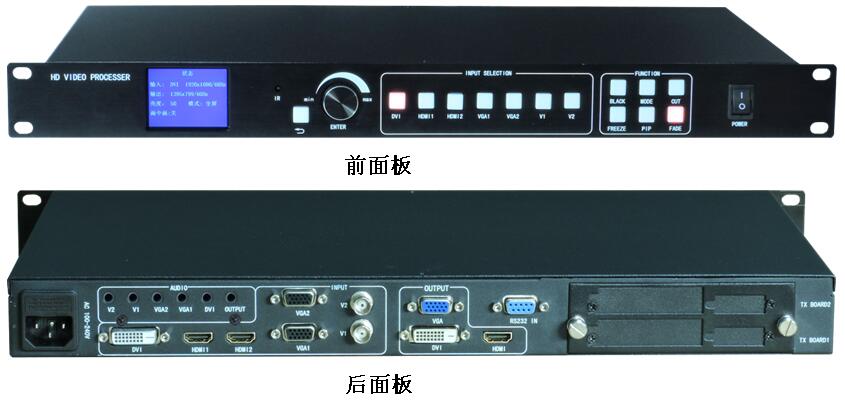

四、产品图片：

五、技术规格：
