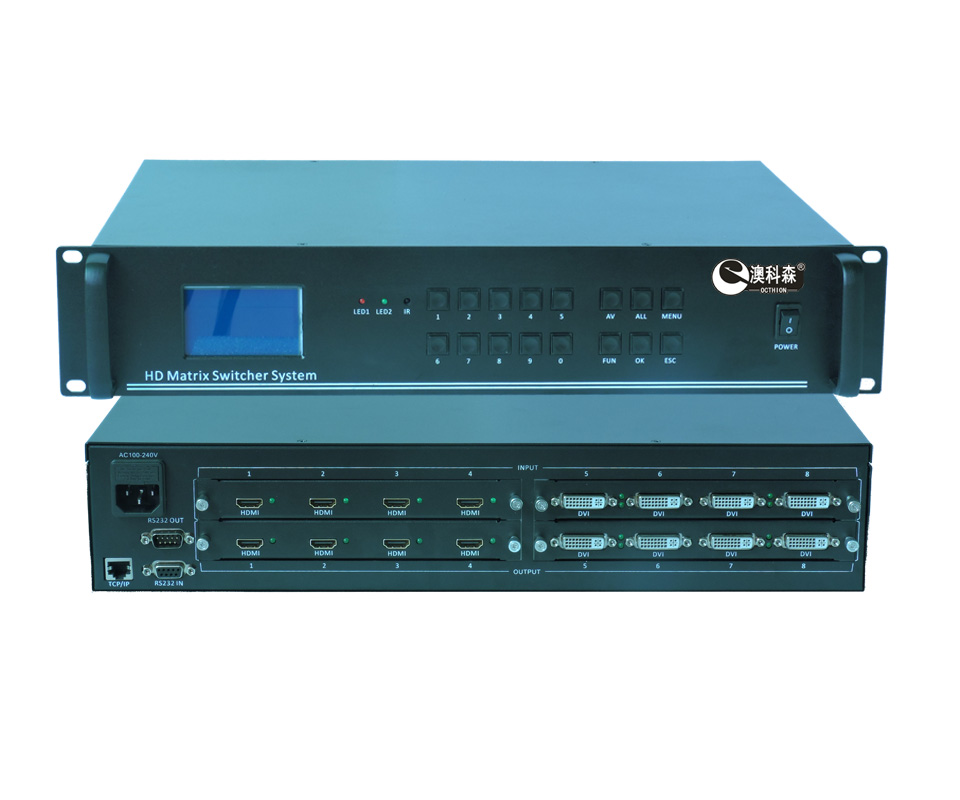

一、产品简介:
高清混插矩阵切换器,是一款高性能的电脑信号专业切换设备,用于多种高清数字,模拟信号输入输出交叉切换,提供独立的DVI,HDMI,VGA等信号输入、输出端子,每路信号单独传输、单独切换,使信号传输衰减降至最低,图像和声音信号能高保真输出。
高清混插矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,带输入前端精确自适应补偿,支持输入信号状态监测,能实时监测和显示当前各输入通道是否有有效的信号接入,支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载,并具备RS232通讯接口,可以方便与个人电脑、中控系统或各种远端控制设备配合使用。

二、产品特点:
■ 采用插卡式设计,方便用户自行增减输入输出信号源,方便维护;
■ 接口带宽 3.4Gbps(总带宽 10.2Gbps),支持最高分辨率:3920*2160@30HZ;
■ 支持DVI,HDMI信号格式,支持DVI,HDMI,VGA,SDI信号混插;
■ 支持EDID透传功能;通过矩阵可识别显示设备的EDID信号 ;
■ 支持 HDCP1.4 版本,具备杰出的安全和数字内容保护能力 ;
■ 支持蓝光DVD或其它需要带HDCP解码的设备 ;
■ 支持按键、红外遥控、RS-232串口、中控控制,可选配TCP-IP控制 ;
■ 输入输出板卡支持热插拔功能;
■ 支持基本的矩阵控制指令和基本矩阵功能;
■ 具有掉电记忆功能,带有断电现场保护功能;
■ 支持用户自定义矩阵前面板液晶屏待机 LOGO(针对具有液晶面板型号的矩阵)以及控制软件。
■ 兼容标准英寸机柜的全金属机箱。
■ 内置国际通用电源;
三、技术参数:
型号 | WS-MH8D |
视频输入 |
输入 | HDMI,DVI,VGA接口可选,最大可以支持8路;可拓展至12/16/20/24/28/32路 |
输入连接器 | HDMI1.4,DVI1.0 |
输入阻抗 | 50Ω |
视频输出 |
输出 | HDMI和DVI可选,最大可以支持8路;可拓展至12/16/20/24/28/32路 |
输出连接器 | HDMI1.4,DVI1.1 |
输出阻抗 | 50Ω |
视频信号 |
增益 | 0 Db |
视频信号 | HDMI和DVI可选 |
最大支持分辨率 | 3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ,向下兼容 |
EDID管理 | 支持EDID透传功能 |
HDCP 管理 | 支持高带宽数码内容保护(HDCP)使用DVI1.0和HDMI1.4标准。 |
音频信号 |
数字音频 | 支持HDMI音频传输 |
控制部分 |
串行控制口 | 9针母RS-232连接器 |
红外远程遥控 | 默认红外远程遥控 |
前面板控制 | 按钮 |
协议 | TCP/IP 通过控制 PTNET(可编程面板) |
常规 |
电源 | 100VAC ~ 240VAC, 50/60Hz |
温度 | -20 ~ +70℃ |
湿度 | 10% ~ 90% |
功耗 | 40W |
机箱尺寸 | 长483x宽309x高88 |
四、输入输出板卡实物图展示:

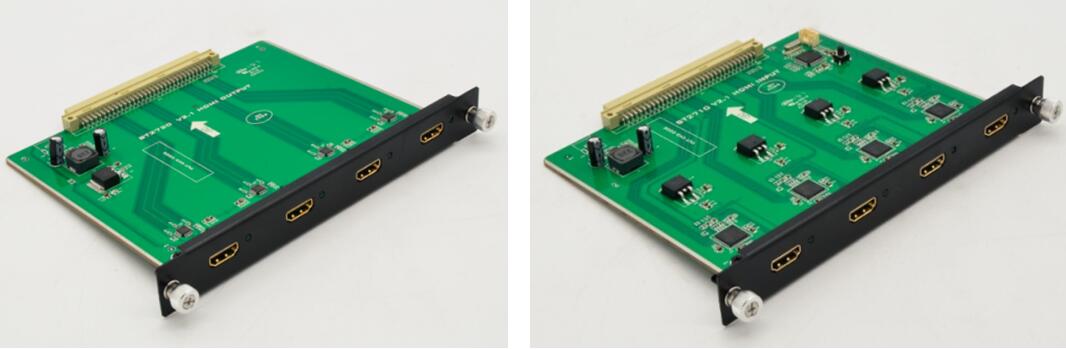

1.HDMI输入输出卡:

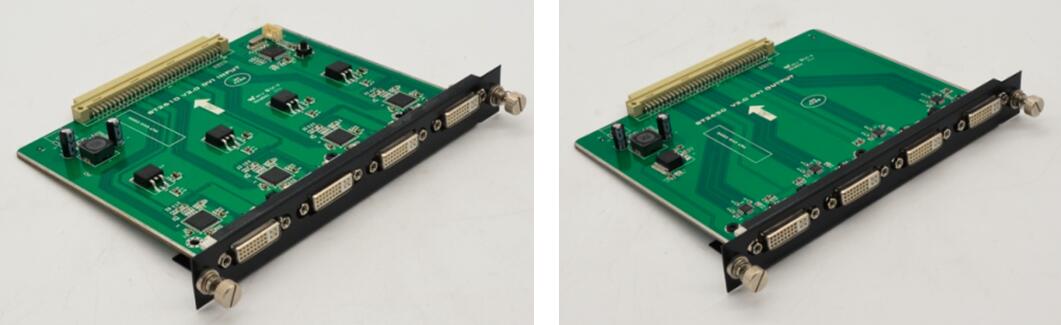

2.DVI输入输出卡:

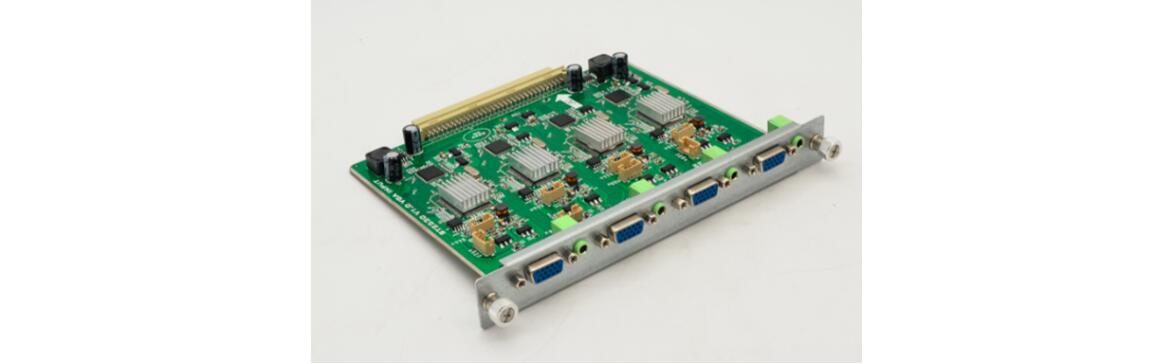

3.VGA混合输入卡:

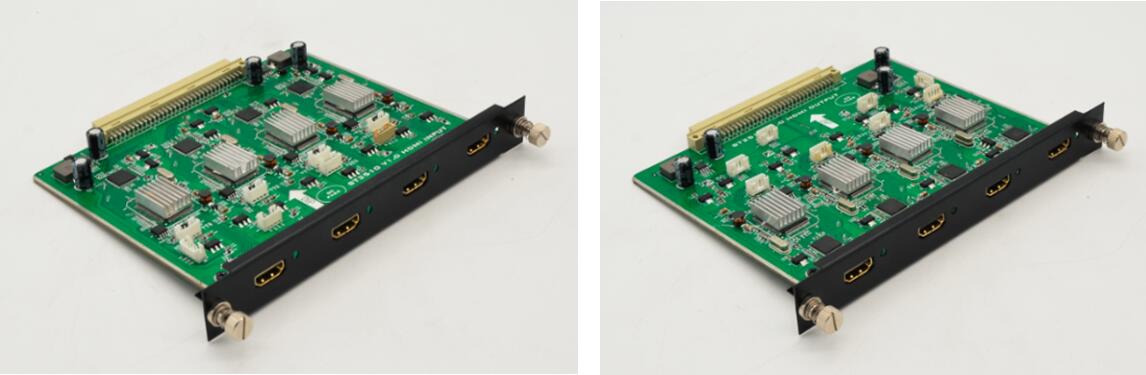

4.HDMI无缝切换输入输出卡:

声明:澳科森(OCTHION)所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
