一.产品概要:

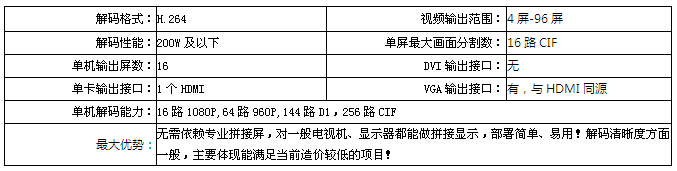

二.产品参数:
产品系列 | 产品规格 | 2MP-9D04 | 2MP-9D06 | 2MP-9D08 | 2MP-9D09 |
| 拼接模式 | 支持2×2拼接 (选配) | 支持3×2拼接 | 支持4×2拼接(选配) | 支持3×3拼接 (选配) |
视频 输出/输入 | HDMI/VGA输出 | 4 | 6 | 8 | 9 |
|
型号 | 2MP-9D12 | 2MP-9D16 | 2MP-9D10 | 2MP-9D15 |
支持HDMI拼接屏 | 支持4×3拼接 (选配) | 支持4×4拼接 | 支持5×2拼接 (选配) | 支持5×3拼接 (选配) |
HDMI/VGA输出 | 12 | 16 | 10 | 15 |
因拼接模式太多,这里不一一列出 |
输出分辨率 | 1920*1080@60HZ/50HZ/30HZ,1366*768@50HZ |
解码参数 | 接入网络摄像机数量 | 512 台200W像素及以下的网络摄像机 |
解码能力(单屏) | 1画面时 = 1080P 4画面时 = 960P/720P | 9画面时 = D1 16画面时 = CIF |
外部接口 | 网络接口 | RJ45 10M/100M/1000Mbps自适应以太网口 |
USB接口 | 有 |
其他 | 在线升级 | 通过矩阵升级工具进行网络在线升级 |
显示响应速度 | 从A摄像机切换到B摄像机显示速度小于1秒 |
控球响应速度 | 小于1秒 |
电源 | 220V |
功耗 | ≤160W |
体积 | 长宽高430X300X178mm 标准4U机箱 |
工作温度 | -10℃--+55℃ |
工作湿度 | 10%--90% |
三.主要特性:
◆内嵌行业唯一的平台软件功能,可用鼠标任意拖拽摄像机IP地址到系统中的任意一个窗口解码显示
◆设置和使用完全脱离电脑,与模拟矩阵如此简单、快捷方便
◆个性化管理功能,分普通用户和高级用户权限
◆可设定一段空闲时间自动锁屏功能,锁屏后只能看到图像,只有重新登录才能操作
◆单机最多有16个HDMI和16个VGA输出接口
◆整机解码能力16路1080P,64路960P,144路D1,256路CIF
◆视频输出自带拼接功能,无需专业拼接屏就能实现拼接显示
◆采用插卡式结构,方便扩充与维护
◆采用Linux操作系统,运行稳定可靠
◆支持不同品牌不同分辨率的网络摄像机混合解码
◆支持主流厂家的视频服务器、DVR、NVR、CVI录像机、TVI录像机、AHD录像机等实时双码流预览及录像回放
◆可接入HDMI/VGA编码器的网络信号实现解码远程计算机或其他高清视频设备的画面
◆可手动添加和自动搜索网络摄像机的IP地址,接入的IPC数量可达6万多个(看项目需求可选)
◆可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频
◆兼容具备ONVIF网络协议的松下、三星、索尼、海康、大华、亚安、霍尼韦尔、博世、天地伟业、汉邦、明景、景阳、红苹果、恒业国际、普天视、郎驰、黄河、英飞拓、捷高、中维世纪、波粒、巨峰、金三立等网络摄像机及天视通网络高清模组、雄迈网络高清模组、九安网络高清模组和具备ONVIF网络协议的其他厂商摄像机及球机
◆支持USB鼠标, PC平台软件、网络控制键盘操作
◆自动绑定键盘切换用的摄像机ID编号,可根据需要更改对应IP的键盘切换ID
◆内建数据库,对用户的设置参数都将储存在数据库里
◆内建虚拟电脑键盘功能,可用鼠标光标进行字母或汉字编辑
◆字符叠加功能,可对网络摄像机编辑相应的地域信息或名称
◆每个HDMI输出口可多画面分割,每个分割画面都可切换任意网络摄像机信号显示
◆可以分组切换画面,多屏自动轮巡、单屏自动轮巡
◆有12组场景记忆功能,可以多个场景自动轮巡复显
◆可选配音频卡实现一对一,一对多音频对讲及广播
◆可选配网络报警主机实现音视频联动切换
◆有电子地图功能,系统接到报警后可迅速定位事发地点的详细位置

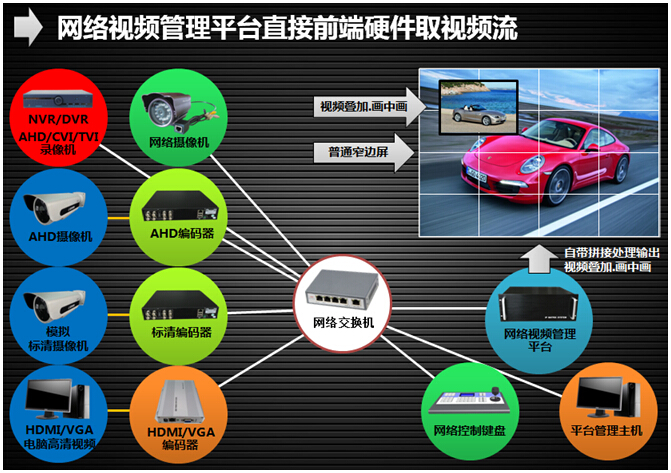

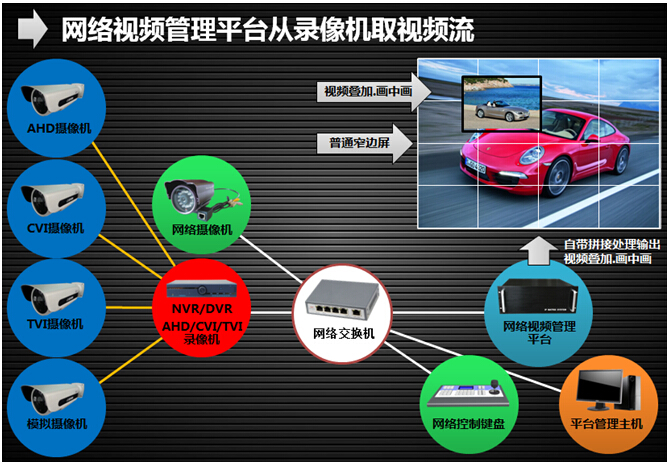

四.拓扑图:


高清网络解码输出:
