一.产品概述：
WS-E8102高清编码器是一款专业的高清音视频编码及复用产品，该产品具有1路HDMI音视频输入接口，支持H.264编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率，该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。全面支持VLC解码操作。支持1080P、支持HDCP协议，支持蓝光高清。支持HTTP、UTP、RTSP、RTMP、ONVIF等。
二.产品特点：
◇ H.264 Baseline Profile编码
◇ H.264 Main Profile编码
◇ H.264 High Profile编码
◇ MJPEG/JPEG Baseline编码
◇ 音频编码支持MPEG1 Audio Layer 2
◇ CBR/VBR/ABR码率控制，16kbit/s～16Mbit/s
◇ 网络接口采用1000M 全双工模式
◇ 1通道HDMI输入，支持VGA转HDMI输入
◇ 支持高达720P，1080P的高清视频输入
◇ 支持图像参数设置
◇ 支持HDCP协议，支持蓝光高清
◇ 支持HTTP，UTP，RTSP，RTMP，ONVIF 协议
◇ WEB操作界面，中英文配置界面可选
◇ WEB操作界面权限管理
◇ 支持广域网远程管理(WEB)
◇ 支持双码流输出
◇ 主码流与副码流可以采用不同的网络协议进行传输
◇ 支持流分辨率设置
◇ 支持音频MP3与AAC格式选择
◇ 支持音频输出流单声道与立体声切换
◇ 支持GOP帧率设置
◇ 支持码流增加水印功能，XY轴，字体可设置
◇ 支持一键恢复默认配置
◇ 支持机顶盒解码
◇ 低功耗电源设计
◇ 3U高档机箱，主备电源自动切换功能，保证了系统的稳定
三.技术参数：
视频 | 参数 |
输入 | 1通道HDMI输入(版本1.3a)，支持HDCP |
分辨率 | 1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p |
编码 | H.264/AVC High Profile Level 4.0(高清) |
码率 | 0.8Mbps~12Mbps |
码率控制 | CBR/VBR |
GOP类型 | 可调 |
视频预处理 | 去隔行，噪声抑制，锐化 |
音频 | |
编码格式 | AAC、MP3 |
采样率 | 自适应、输出采样率可选 |
比特率 | 32K，44.1K，48K，64K，96K，128K，160K，192K |
采样精度 | 24 bit |
码率 | 64Kb/s~384Kb/s |
系统 | |
RJ45 | 1000M网口 |
目流 | HTTP，UTP，RTSP，RTMP，ONVIF 协议 |
配置界面 | WEB操作界面 |
升级 | 可通过网络进行软件升级 |
其它 | |
尺寸 | (宽x长x高) 170*130*30mm 3U标准机箱 3U结构，一台3U机箱支持16路编码板 |
重量 | 单台0.5KG 3U 8KG |
温度范围 | 0~45℃(工作)，-20~80℃(存储) |
电源 | 单机箱：12V/DC 3U机箱：AC 220V±10%，50/60Hz |
功耗 | 5W/1路 3U机箱 80W |

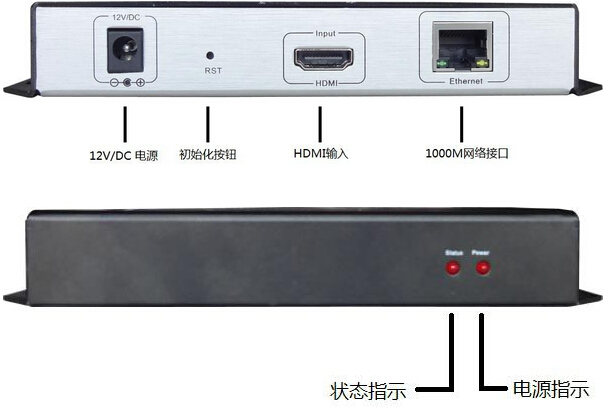

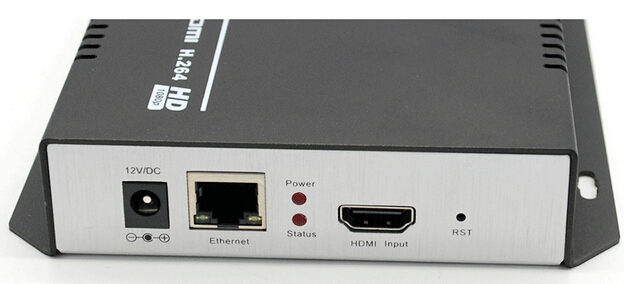

四.接口说明：
说明：
a) 电源输入----- 12V/DC 输入接口，采用12V1A电源，如果是5V输入时，选用5V/2A
b) 初始化按钮------用于复位设备，当开机后，按住不放10后，设备IP恢复至出厂IP，192.168.0.31
c) 视频输入------用于输入高清HDMI、SDI、VGA、Audio信号。
d) 1000M网口------1000M以太网接口。
e) 状态指示-------正常工作时，会闪动。当按住复位钮时，会快速闪动。
f) 电源指示-----用于指示电源是否正常。
五.拓扑图：
六. 应用范围：
1、网络电视高清编码器
2、可接入NVR硬盘录像机
3、数字标牌高清流服务器
4、视频会议系统视频服务器
5、网络会议系统视频采集
6、代替高清视频采集卡
7、酒店宾馆有线电视系统
