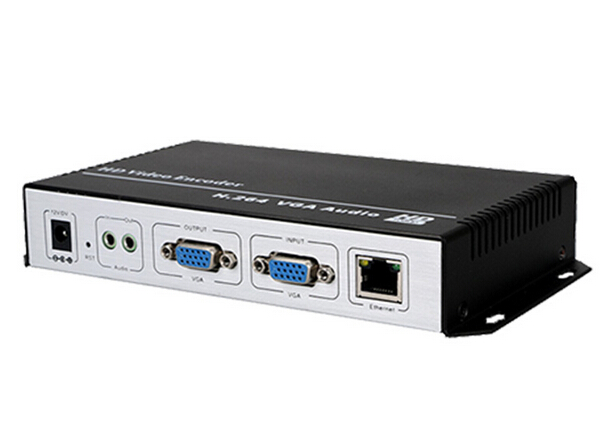

一.产品概述：
VGA高清编码器（采集盒）是目前市场上清晰度最高的编码器。只需要占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.264编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率，该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。完美支持VLC解码。
二.主要功能：
◇ 面支持ONVIF协议,可支持NVR录播
◇ 用标准H264编码
◇ 频编码支持MPEG1 Audio Layer 2
◇ BR/VBR/ABR码率控制，16kbit/s～16Mbit/s
◇ 络接口采用1000M 全双工模式
◇ 持UDP、HTTP、RTSP、RTMP、ONVIF协议，支持单播及组播
◇ 出视频流格式：TS/VES/AES流等
◇ EB操作界面，中英文配置界面可选
◇ 网络管理(WEB)
◇ 持双码流输出
◇ 持流分辨率设置
◇ 持多品牌机顶盒解码
◇ 持局域网LAN、广域网WAN传输
三. 技术参数：
视频 | 参数 |
输入输出 | 1路VGA输入，1路VGA环出 |
分辨率 | 1920×1080@60HZ向下兼容 |
编码 | H.264/AVC High Profile Level 4.0(高清) |
码率 | 0.8Mbps~12Mbps |
码率控制 | CBR/VBR/ABR |
GOP类型 | 可调 |
视频预处理 | 去隔行，噪声抑制，锐化 |
音频 | |
输出 | 一路音频输出 |
编码格式 | AAC、MP3 |
采样率 | 自适应、输出采样率可选 |
比特率 | 32K，44.1K，48K，64K，96K，128K，160K，192K |
采样精度 | 24 bit |
码率 | 64Kb/s~384Kb/s |
系统 | |
RJ45 | 1000M网口 |
支持协议 | HTTP，UTP，RTSP，RTMP，ONVIF 协议 |
配置界面 | WEB操作界面 |
升级 | 可通过网络进行软件升级 |
其它 | |
尺寸 | (宽x长x高) 170*100*30mm |
重量 | 单台0.5KG |
温度范围 | 0~45℃(工作)，-20~80℃(存储) |
电源 | 12V /1A |
功耗 | 5W/1路 |

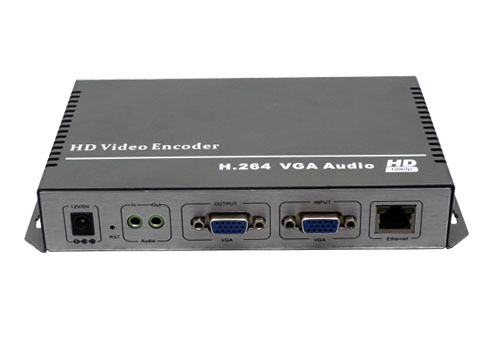

四.接口接口说明：
说明：

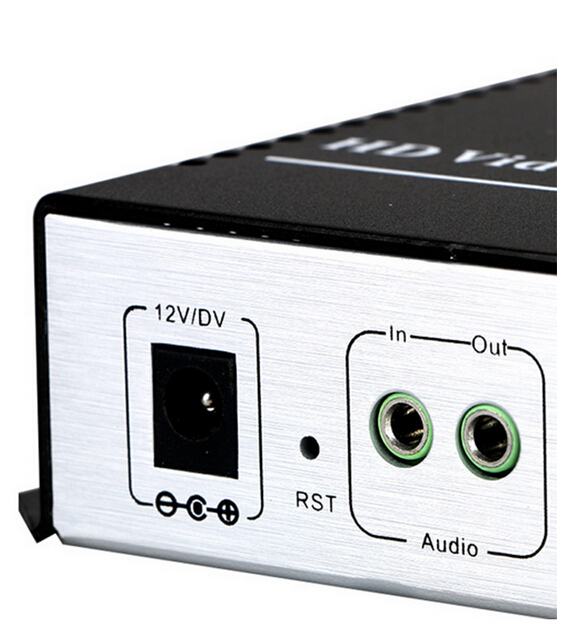

a) 电源输入----- 12V/DC 输入接口，采用12V1A电源，如果是5V输入时，选用5V/2A
b) 初始化按钮------用于复位设备，当开机后，按住不放10后，设备IP恢复至出厂IP，192.168.0.31
c) 视频输入------用于输入高清HDMI、SDI、VGA、Audio信号。
d) 1000M网口------1000M以太网接口。
e) 状态指示-------正常工作时，会闪动。当按住复位钮时，会快速闪动。
f) 电源指示-----用于指示电源是否正常。
五.连接示意图：
六.应用范围：
1、网络电视高清编码器
2、可接入NVR硬盘录像机
3、数字标牌高清流服务器
4、视频会议系统视频服务器
5、网络会议系统视频采集
6、代替高清视频采集卡
7、酒店宾馆有线电视系统
