一.产品概述:
WS-ES8101型SDI高清编码器是一款专业的高清音视频编码及复用产品,该产品具有1路SDI音视频输入接口,支持H.264编码格式,可同时对视频音频进行编码。输出TS双码流设计,可根据不同需要设置每一路的输出码流分辨率,该设备具有高集成,低成本的优势,可广泛应用于各种数字电视播出系统中。支持3U结构,一台机箱可插入16张采集卡,双电源冗余结构,系统更稳定。全面支持VLC解码操作。
二.主要功能:
◇ H.264 Baseline Profile编码
◇ H.264 Main Profile编码
◇ H.264 High Profile编码
◇ MJPEG/JPEG Baseline编码
◇ 音频编码支持MPEG1 Audio Layer 2
◇ CBR/VBR/ABR码率控制,16kbit/s~16Mbit/s
◇ 网络接口采用1000M 全双工模式
◇ 1通道SDI输入,支持VGA转SDI输入
◇ 支持高达720P,1080P的高清视频输入
◇ 支持图像参数设置
◇ 支持HDCP协议,支持蓝光高清
◇ 支持HTTP,UTP,RTSP,RTMP,ONVIF 协议
◇ WEB操作界面,中英文配置界面可选
◇ WEB操作界面权限管理
◇ 支持广域网远程管理(WEB)
◇ 支持双码流输出
◇ 主码流与副码流可以采用不同的网络协议进行传输
◇ 支持流分辨率设置
◇ 支持音频MP3与AAC格式选择
◇ 支持音频输出流单声道与立体声切换
◇ 支持GOP帧率设置
◇ 支持码流增加水印功能,XY轴,字体可设置
◇ 支持一键恢复默认配置
◇ 支持机顶盒解码
◇ 低功耗电源设计
◇ 3U高档机箱,主备电源自动切换功能,保证了系统的稳定
三.技术参数:
视频 | 参数 |
输入输出 | 1路SDI输入 |
分辨率 | 1920×1080@60HZ向下兼容 |
编码 | H.264/AVC High Profile Level 4.0(高清) |
码率 | 0.8Mbps~12Mbps |
码率控制 | CBR/VBR |
GOP类型 | 可调 |
视频预处理 | 去隔行,噪声抑制,锐化 |
音频 | |
编码格式 | AAC、MP3 |
采样率 | 自适应、输出采样率可选 |
比特率 | 32K,44.1K,48K,64K,96K,128K,160K,192K |
采样精度 | 24 bit |
码率 | 64Kb/s~384Kb/s |
系统 | |
RJ45 | 1000M网口 |
支持协议 | HTTP,UTP,RTSP,RTMP,ONVIF 协议 |
配置界面 | WEB操作界面 |
升级 | 可通过网络进行软件升级 |
其它 | |
尺寸 | (宽x长x高) 170*100*30mm |
重量 | 单台0.5KG |
温度范围 | 0~45℃(工作),-20~80℃(存储) |
电源 | 12V /1A |
功耗 | 5W/1路 |

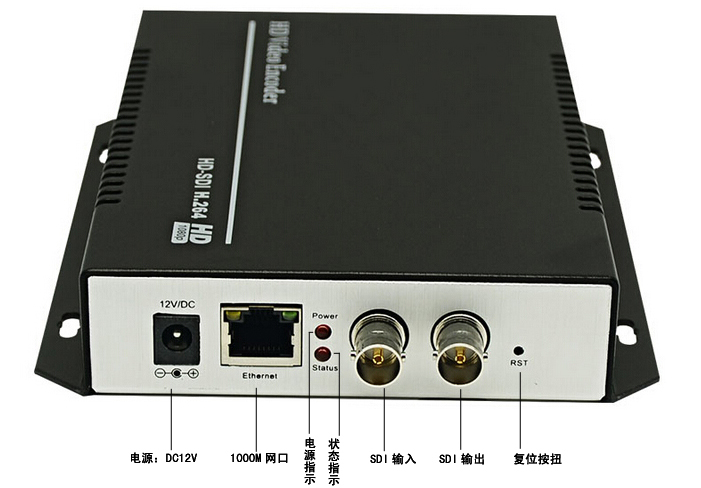

四.接口说明:

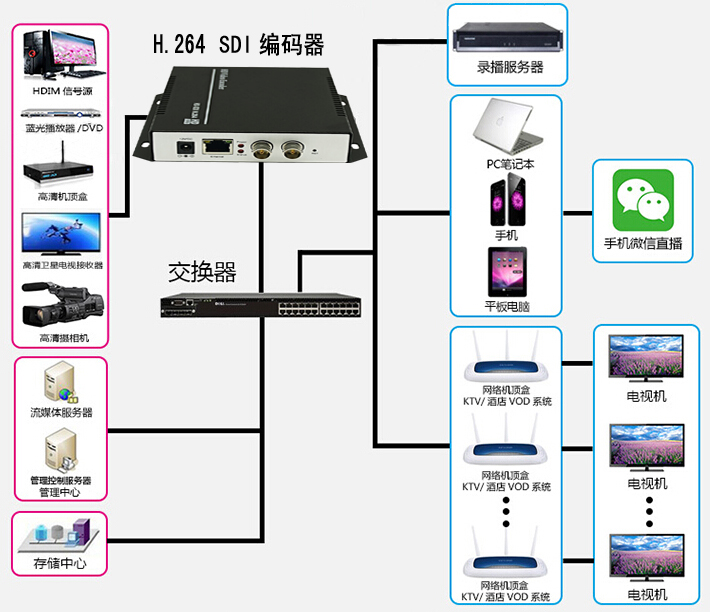

五.连接示意图:

六.应用范围:
1、网络电视高清编码器
2、可接入NVR硬盘录像机
3、数字标牌高清流服务器
4、视频会议系统视频服务器
5、网络会议系统视频采集
6、代替高清视频采集卡
7、酒店宾馆有线电视系统
