一.产品概述:
WS-EH8102型H.265高清视频编码器是用于高清视频信号(720P/1080P等)编码及网络传输的硬件设备,采用最新高效H.265高清数字视频压缩技术,具备稳定可靠、高清晰度、低码率、低延时等特点。输入高清HDMI、SDI、VGA高清视频、音频信号,进行编码处理,经过DSP芯片压缩处理,输出标准的TS网络流,该产品的推出填补了业内空白,直接取代了传统的采集卡或软件编码的方式,采用硬编码方式,系统更加稳定,图像效果更加完美,广泛用于各种需要对高清视频信号及高分辨率高帧率进行采集并基于IP 网络传送的场合,强大的扩展性更可轻易应对不同的行业及需求,可作为视频直播编码器。采用工业控制精密设计,体积小,方便安装,功率小于5W,更节能,更稳定。
二.产品特点
◇ 硬件编码
◇ 支持H.265高效视频编码
◇ 支持H.264 BP/MP/HP
◇ 支持AAC G.711高级音频质编码格式
◇ CBR/VBR码率控制,16kbit/s~12Mbit/s
◇ 网络接口采用1000M 全双工模式
◇ 1通道HDMI或SDI或VGA+Audio输入
◇ 支持高达720P,1080P@60HZ的高清视频输入
◇ 支持图像参数设置
◇ HDMI编码支持HDCP协议,支持蓝光高清
◇ 支持HTTP,UTP,RTSP,RTMP,ONVIF 协议
◇ WEB操作界面,中英文配置界面可选
◇ WEB操作界面权限管理
◇ 支持广域网远程管理(WEB)
◇ 支持双码流输出
◇ 主码流与副码流可以采用不同的网络协议进行传输
◇ 支持流分辨率自定义输出设置
◇ 支持码流插入文字功能,XY轴,字体可设置
◇ 支持码流插入图像水印功能,XY轴可设置
◇ 支持一键恢复出厂配置
◇ 低功耗电源设计
三.技术参数:
视频 | 参数 |
输入 | HDMI、SDI、VGA |
分辨率 | 1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p |
编码 | H.264/H.265 |
码率 | 16Mbps~24Mbps |
码率控制 | CBR/VBR |
GOP类型 | 可调 |
视频预处理 | 去隔行,噪声抑制,锐化 |
音频 | |
编码格式 | AAC、G.711 |
采样率 | 32K 44.1K |
比特率 | 48K,64K,96K,128K,160K,192K,256K |
采样精度 | 24 bit |
码率 | 64Kb/s~384Kb/s |
系统 | |
RJ45 | 1000M网口 |
目流 | HTTP,UTP,RTSP,RTMP,ONVIF 协议 |
配置界面 | WEB操作界面 |
升级 | 可通过网络进行软件升级 |
其它 | |
尺寸 | (宽x长x高) 165*85*24mm |
重量 | 单台0.3KG |
温度范围 | 0~45℃(工作),-20~80℃(存储) |
电源 | 单机箱:12V/1A 或5V/2A |
功耗 | 5W/1路 |

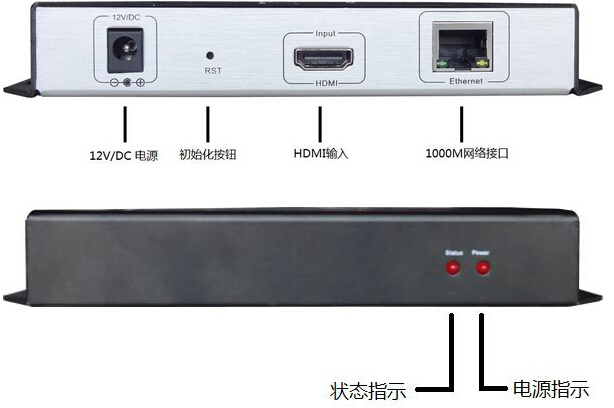

四.接口说明:

说明:
a) 电源输入----- 12V/DC 输入接口,采用12V1A电源,如果是5V输入时,选用5V/2A
b) 初始化按钮------用于复位设备,当开机后,按住不放10后,设备IP恢复至出厂IP,192.168.0.31
c) 视频输入------用于输入高清HDMI、SDI、VGA、Audio信号。
d) 1000M网口------1000M以太网接口。
e) 状态指示-------正常工作时,会闪动。当按住复位钮时,会快速闪动。
f) 电源指示-----用于指示电源是否正常。

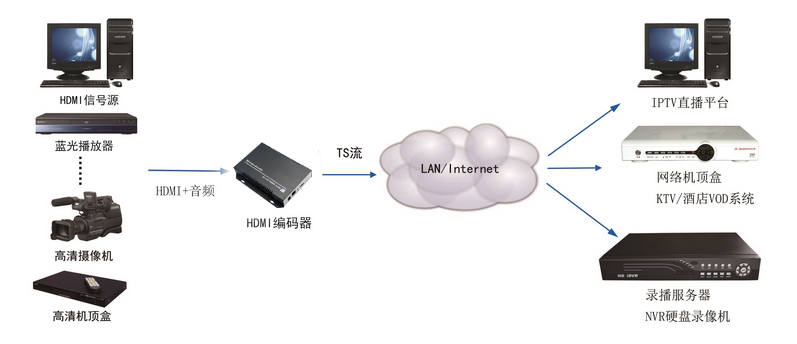

五.连接示意图:

六.应用范围:
1、网络电视高清编码器
2、可接入NVR硬盘录像机
3、数字标牌高清流服务器
4、视频会议系统视频服务器
5、网络会议系统视频采集
6、代替高清视频采集卡
7、酒店宾馆有线电视系统
