一.产品概述:
AHD转HDMI/VGA/BNC高清视频转换器将AHD信号通过数字化处理转换为HDMI/VGA/CVBS信号输出, 从而大大提高了图像品质效果,使VGA和HDMI信号输出提升为1080p的逐行信号, 图像更为清晰稳定。可以将普通的AHD摄像机信号转换为HDTV信号,通过HDMI接口接至高清大屏LED数字液晶电视,或将AHD摄像头接入HDMI/VGA/CVBS矩阵切换配器等安防设备上。 AHD转换器跟传统设备一样操作简单方便,用普通75-3类同轴线便可进行远达500米高清无损传输,突破了高清视频现有传输技术的传输极限,能实现低成本、长距离、无延时、高效率、抗干扰且易实施的百万像素级高清视频传输.
二.功能简介:
◇ 将AHD 信号提升到HDTV 720P/1080P。
◇ HDMI输出格式: 720P@50/60Hz, 1080P@50/60Hz
◇ 转换器系统默认为HDMI/VGA信号输出,VGA/BNC输入可通过按键切换。
◇ 视频输入系统:NTSC / PAL (自动检测,自适应)。
◇ VGA和BNC信号可以同时接上转换器,通过拨码开关对输出信号进行切换。
◇ 兼容HDCP;HDMI1.4。
◇ 支持HDMI音频和图像唇形同步输出.
◇ 支持输出视频流畅,无信号丢失、偏屏和屏幕抖动.
◇ 产品专业于广电播出机房及非编系统,安装简便(无软件与驱动安装).
◇ 热传导考虑设计,满足7天x24小时在线运行要求.
◇ 通过 CE, FCC, RoHS 认证.
AHD转换器卖点:
①更清晰: 先进的亮色分离、信号滤波、3D降噪技术,图像清晰度更高,图像还原性更好
②传的远 采用同轴传输普通75-3线可达500米
③零延时:前端数据未经过编码压缩到后端,全实时,高保真
④兼容好:兼容普通D1/960H,兼容模拟外围设备(含分配器、矩阵等)
⑥低成本:普通模拟的价格,高清品质的产品
⑦高集成: AHD前端芯片的价格,高清品质的产品
⑧开放标准:第三方开放标准开放
⑨AHD对比其他视频接口亮点:高清晰、低成本、远距离、无延时、抗干扰、易操作.
三.技术参数:
产品名称 | AHD转HDMI/VGA/BNCI高清转换器 |
输出信号 | HDMI(1.4/1.3)/VGA/BNC |
输入信号 | AHD |
接口类型 | 输出接口:1路 HDMI-A母座(兼容DVI-D/I)/VGA/BNC 输入接口:1路 AHD |
功耗 | 5-12V DC (110~220V) / 500mA ± 10% 最大6.5瓦 适配器供电 |
切换拨码开关 | 视频PAL/NTSC切换;VGA/CVBS输出信号切换;VGA 720p/1080p分辨率切换 |
输入分辨率 | 720P /1080P |
输出分辨率 | 720P@60HZ/50HZ/1080p@60hz |
认证 | RoHS |
温度 | 运行温度. -10 °C ~ 50 °C (14-122°F) 相对湿度. 30%~ 85% 保存温度. -10 °C ~ 85 °C (14~176°F) |
尺寸 | 100(W) x 90(L) x 25(H) mm |
外壳材质 | 铝合金 |
包装说明 | ①AHD-HDMI主机 * 1Pc ②使用说明书 * 1Pc ③5v-12V DC*1Pc ④彩色包装盒 * 1Pc |

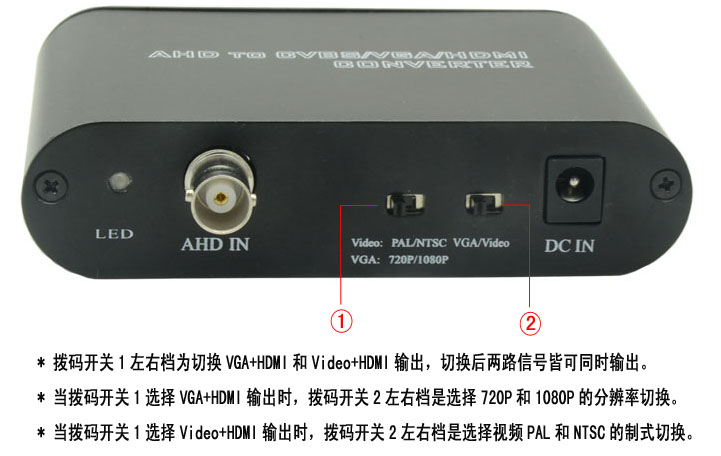

拨码开关的使用:

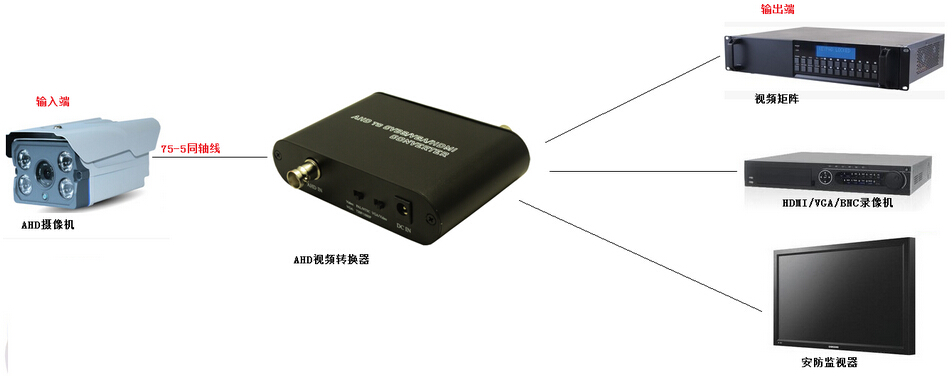

四. 连接示意图
