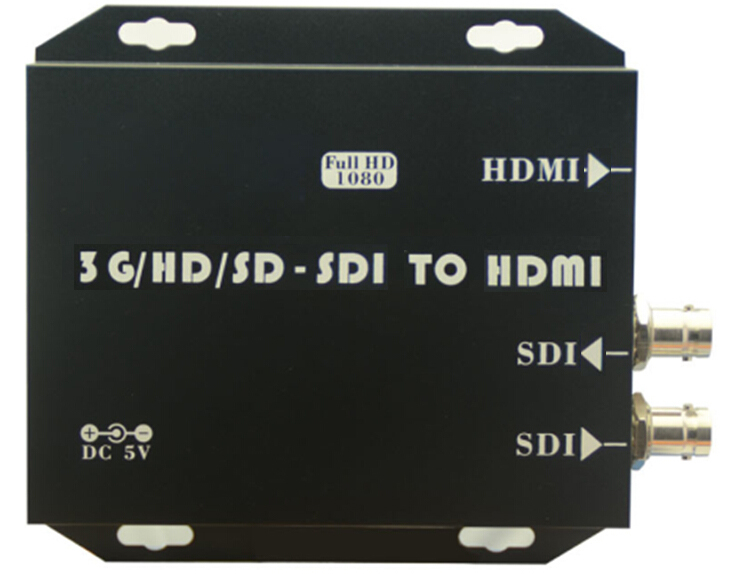

SDI转HDMI高清转换器(广播级)

编  号: WS-SDI002
型  号: WS-S2H101
更新时间: 2015.12.30

咨询热线:0755-2858-5030

在线咨询

主要功能

一.产品概述:

        这款SDIHDMI高清转换器支持将广播级SDI信号转为高清HDMI 信号输出,集成SDI 接收器及HDMI 调制器,可方便的将SDI 信号转为HDMI 信号,同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中,以实现声音及图像同步传输。工作原理是把单路数字分量串行接口(SDI)信号通过转变成TMDS信号,从而可以将高清摄像机和带HDMI接口的显示终端连接起来。



二.产品特性:


◇ 提供高清数字分量串行接口SDI(SD/HD-SDI)输入接口.
◇ 提供高清数字信号HDM(1080P@60Hz)I输出接口.
◇ 提供电源适配器 12V DC接口.

◇ 支持SDI中继功能,可延伸SDI信号150米
◇ 支持SDI内嵌音频输入,集成SDI接收器,集成HDMI调制器.
◇ 支持SDI输出错误检测(掉线,丢帧警报,误码率指示).
◇ 支持HDMI1.3版本并向下兼容.
◇ 支持AES/EBU音频嵌入到TMDS信号中,经HDMI输出.
◇ 支持音频和图像唇形同步输出.
◇ 支持输出视频流畅,无信号丢失、偏屏和屏幕抖动.

◇ 产品专业于广电播出机房及非编系统,安装简便(无软件与驱动安装).

◇ 热传导考虑设计,满足7天x24小时在线运行要求.

◇通过 CE, FCC, RoHS 认证.


三.技术参数:





产品名称

SDIHDMI高清转换器

输出信号

HDMI(1.3/1.2)

输入信号

HD-SDI(SMPTE 259M/ SMPTE 292M/ SMPTE 296M/ SMPTE 274M)

接口类型

输出接口: 1 HDMI A公座

 输接入口:
1
 HD-SDI (SMPTE 292M, 424M)/BNC

功耗

12V DC (±2V) / 500mA ± 10% 最大6.5 适配器供电

输入分辨率

1080I @60HZ (SMPTE260M /SMPTE274M) HDTV
1080I @50HZ (SMPTE274M /SMPTE295M) HDTV
1080P @30HZ (SMPTE274M) HDTV
1080P @25HZ (SMPTE274M) HDTV
1080P @24HZ (SMPTE274M) HDTV
720P @60HZ (SMPTE296M) HDTV
720P @50HZ (SMPTE296M) HDTV
NTSC
SMPTE267SDTV
PAL-I
ITU-R BT601.5SDTV
PAL-B,G,H
ITU-R BT601.5SDTV
PAL-N
ITU-R BT601.5SDTV

输出分辨率

1080P@60Hz
1080I@60HZ/50HZ
720P@60HZ/50HZ

认证

FCC Part 15 Class B, CE, VCCI, C-Tick, BDMI, RoHS

温度

运行温度. -10 °C 50 °C (14-122°F)
相对湿度. 30% 85%
保存温度. -10 °C 85 °C (14~176°F)

尺寸

142(W) x 120(L) x 36.2(H) mm

外壳材质

铝合金

包装说明

SDI-HDMI主机 * 1Pc
使用说明书 * 1Pc
彩色包装盒 * 1Pc

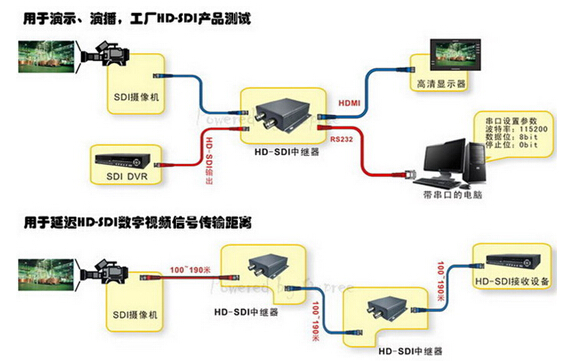

四.应用场合:


* 军事指挥与控制
* 公安指挥与控制
* 交警交通管理
* 能源电力供应行业
* 政府部门、医疗系统
* 商业展示、多媒体功能厅
