HD-SDI信号发生器

编  号: WS-SDI-S101
型  号: WS-SDI-S101
更新时间: 2018.06.14

咨询热线:0755-2858-5030

在线咨询

主要功能

. 产品介绍



产品概述:WS-SDI-S101是一款功能强大的便携式SDI信号发生器,信号源符合HDMI2.0,CEA-861等各种技术标准要求。最高支持HDMI 4K 50/60Hz ,YUV420 的输出。固定的32种输出模式几乎涵盖了所有常用的HDMI,DVI 的要求,自动功能可以根据电视或显示器自动输出最佳的分辨率。此外,用户还可以自定义10种分辨率。图像PATTERN 共有33种用于测试彩色,亮度,清晰度等。彩色格式包含RGB,YUV444,YUV422,YUV420. 音频支持立体声、 5.1、 7.1等多声道,具有内置的1K单频音,也可以外接立体声输入嵌入到HDMI信号中。 非常低的功耗,电流小于400mA,可以用USB供电,外出安装调试使用时可以用充电宝进行供电。

产品特色:和其他便携式产品不同的是,本机配置的0.95寸OLED 显示屏显示当时输出的图像内容,信号源随见及所得,非常方便工程师及产线使用。

控制方式:本发生器可以支持串口级联控制,每台信号源可以设置独立的地址,用一台电脑就可以对所有设备的控制。

应用范围:工厂生产测试,产品研发,安装调试及一些特殊场合的应用





二.主要功能



●  功能强大,手持便携式

●  最高支持4Kx2K 24Hz/25Hz/30Hz/50Hz/60Hz 以及 3D ,向下兼容

●  支持RGB4:4:4, YUV4:4:4, YUV4:2:2,YUV4:2:0(HDMI2.0)

●  低功耗 (<0.4A at 5V)

●  33 种预制画面.

●  32预制分辨率, 10 种用户自定义分辨率和一种自动模式

●  支持OLED显示图形以及菜单.

●  支持7种音频采样率以及自动模式.

●  支持HDCP开关.

●  可以读取电视EDID 以及信息分析.

●  支持RS232控制,支持级联控制.





 .技术参数:



产品型号

WS-SDI-S101

HDMI 版本

HDMI2.0/DVI

HDCP on/off

支持

视频带宽

高达90GHz(每通道3.0GHz)

颜色深度

24bits,30bits,36 bits,48bits

预置分辨率

32种(包括4K(30)、4K(25)、4K(24)、HDMI2.0 4K(50)、HDMI2.0 4K(60)、720P 3D、1080P 3D)固定定时和一种自动模式

用户自定义分辨率

支持10 种

显示模式

33 (32种 二维模式和1种三维模式)

色彩空间

RGB444,YUV444,YUV422,YUV420(HDMI2.0 only)

音频比特

26位,20位,24位

音频采样率

32K,44K,48K,88K,96K,176K,192K

垂直频率范围

<=120 Hz

控制方式

RS232控制

最大功耗

2 Watts

机箱材质

金属

尺寸(mm)

83mmx32mmx97mm

重量(g)

280g

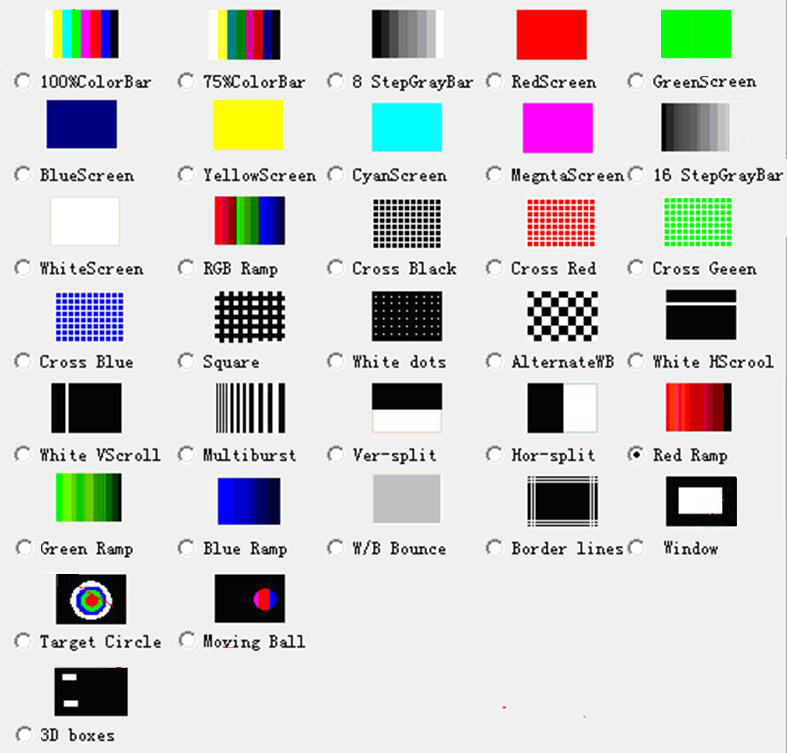

  输出显示模式:






声明:因澳科森(OCTHION)产品不定期更新,产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
