一、应用前景

随着优质高清内空的消费量和需求不断增长，终端用户也更有兴趣把高清视频体验扩大到各个角落。用户想找到一种方式，将电视以及其他显示设备与蓝光DVD播放器等娱乐设备连接起来，以实现高清多媒体内容的融合式传播。大卖场、安防、机场、公共场合等区域的LCDTV、电视墙、LED屏等显示设备，这些地方的高清显示设备往往需要很长的线缆和复杂的布线，DVI和HDMI显然不能满足长度和成本需求，现在常用的模拟视频和音频传输也已经无法满足高清视频要。并且现有的一些技术在带宽方面存在限制，无法支持没有压缩的视频。高清多媒体内容在各音视频领域融合式传播市场需求和现有技术的不足之处促使深圳市澳科森电子有限公司研发、生产高-清数字连接标准的WS-HDT系列传输器，这类标准能够延长未压缩高清多媒体内容传输的距离，扩大传播范围，简化安装，降低系统总成本。

二、产品简介

WS-HDT-70是一款高性能的HDMI图像传输器，其主要功能是通过一条网线将HDMI图像信号无压缩、无延时的传输70米的距离，最高可以支持4k*2k的超高分辨率传输，同时支持IR红外遥控信号双向传输和RS-232串口信号的双向传输。

通常高清信号延长器需要在发送端将信号压缩编码成为可以通过网线传输的信号，再通过接收端将信号解码成为高清视频信号。由于芯片带宽问题需要把图像信号进行比较大的压缩，这样导至整个图像质量出现大幅下降而变得很不清晰。并且在编、解码过程当中需要较长的时间，这样导至传输至终端的图像比原画面有较长时间的延时。

通过WS-HDT-70高清图像传输器独有的图像传输处理技术，可以将高清视频图像完全无压缩、无延时的传输至显示终端。WS-HDT-70高清传输器的优势不仅仅是无压缩、无延时的传输高清视频信号，也可同步延长RS-232串口信号和IR红外遥控信号等，用户可以通过一条网线很方便的打包多种信号进行集中传输，很大程度上减少了用户项目当中需要布置多种不同线缆的问题，同时也大大的降低了用户的相关成本。

三、主要功能

1、支持全高清1080p@60Hz,3D，4K×2K/30HZ的HDMI信号传输；

2、1080p全高清信号通过Cat6a线可延长70米；

3、采用HDBaset技术；支持HDMI图像信号无压缩、无延时传输；

4、支持双向红外信号回传以及串口RS-232信号双向传输；

5、支持HDCP、CEC、24位色深；

6、支持未压缩音频LPCM和压缩音频DTS-HD,Dolby True HD；

7、采用POC供电技术，只需要为发射端或接收端其中一端供12V电源即可；

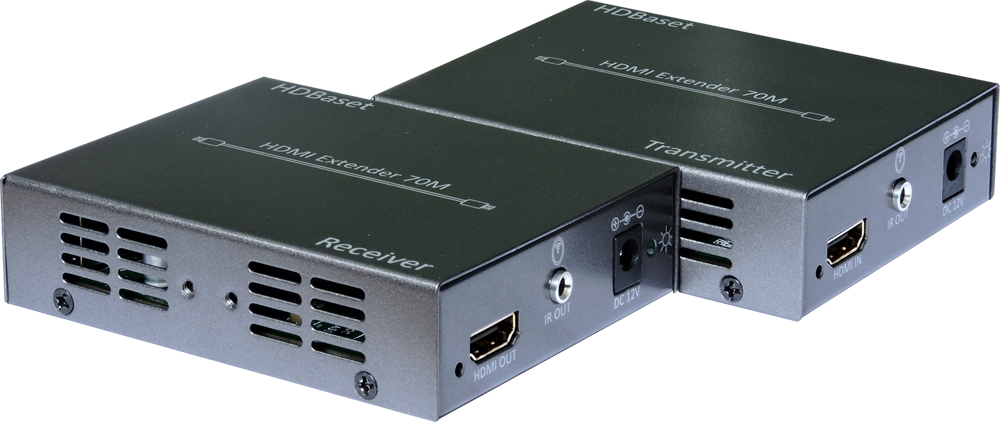

四、产品外观

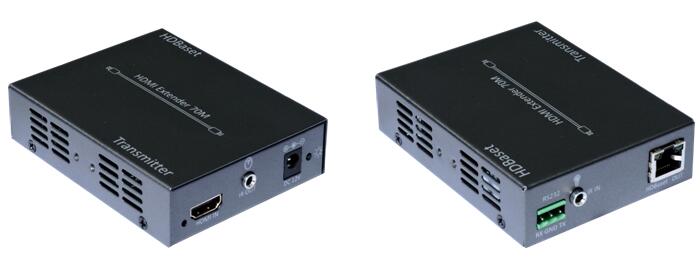

                                              发送端A面                                                                    发送端B面

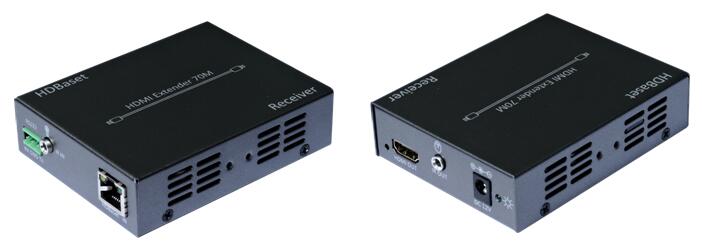

                                              接收端A面                                                              接收端B面

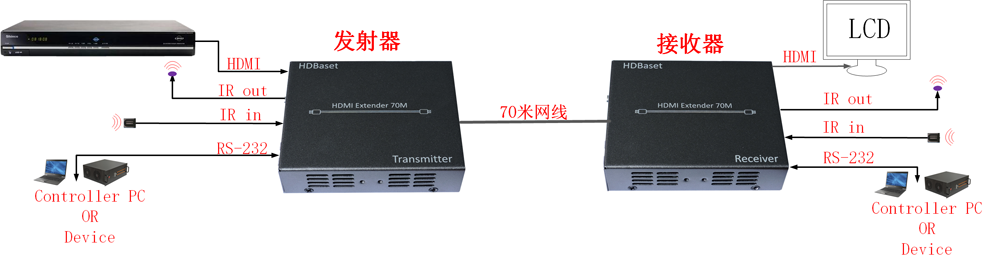

五、系统拓朴图

六、产品参数
