一、概述：

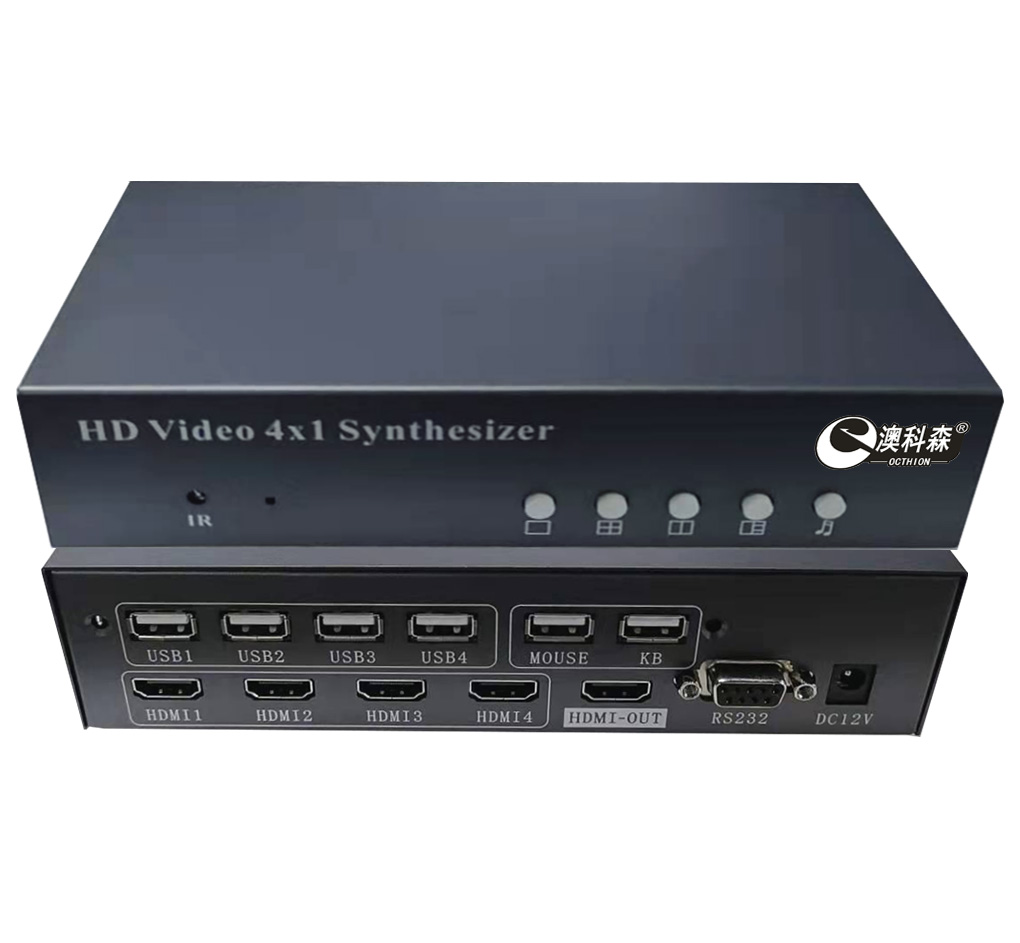

         WS-8H9402K是一款高性能及多功能的高清四画面分割器，最高输入输出分辨率可以达到1920x1080@60HZ;产品集四画面分割以及USB键盘鼠标同步切换功能为一体，能在同一个显示单元上同时显示4个高清的HDMI信号，同时通过一套鼠标、键盘便可切换画面显示模式以及同时操作不同的电脑完成不同的工作。

        用户不需要通过设备的机箱按键以及遥控制，只需要通过键盘的热键便可以实现所有的功能切。在用户使用过程中及大的简化了操作方式以及大大的增加了用户的体验效果。

         WS-8H9402K高清四画面分割器支持4路HDMI信号连接4台电脑或其它HDMI设备、4路USB信号输入连接相应电脑的USB接口；1路HDMI信号连接显示器、2路USB信号输出分别连接USB鼠标和键盘；

        功能特色：

        1、KVM切换：只需要通过一套鼠标、键盘即可对分割器进行几乎全功能控制，如键盘热键组合切换某路信号单屏显示、四分屏显示、音频单 独切换、四分屏模式下鼠标穿越功能；

        2、鼠标任意穿越功能：支持鼠标穿越功能的图像分割器，该功能实现了在4分割模式下鼠标在4个窗口之间自由穿越，同时键盘同步跟随；

        3、音、视频切换：支持音频与图像同步切换。

二、主要功能：

●  单个显示单元支持四分割、左右二分割、上下二分割、画中画、全屏显示模式；

●  4路HDMI信号输入，HDMI信号内嵌音频；

●  1路HDMI输出，HDMI信号内嵌音频，支持最高1920*1080分辨率信号输出；

●  音频跟随画面切换功能，或者分割模式下单独切换音频；

●  2路USB信号输出，USB支持连接鼠标和键盘；

●  KVM切换功能，通过键盘热键切换画面显示模式、音频切换、四分割鼠标穿越功能；

● 支持机箱按钮、红外遥控、键盘热键；

三、详细介绍：

1、画面分割功能

         支持4个信号同时显示在同一个显示单元，并且实现某一信号切换到全屏显示、二画面分割、四画面分割显示功能，如下图所示：

2、支持1920*1080高清信号的输入输出

WS-8H9402K高清画面分割器支持4路HDMI信号输入,高清视频支持隔行和逐行输入。产品支持1920*1080的分辨率信号输入，并且向下兼容；所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持1920X1080，可以根据用户需求进行定制输出分辨率。

3、穿越功能

  WS-8H9402K高清画面分割器是市场上唯一一款附带鼠标穿越功能的图像分割器，该功能实现了在4分割模式下鼠标在4个窗口之间自由穿越，同时键盘同步跟随，该功能将广泛应用于医疗、教学、股票等需要对多个窗口进行实时操作的场所。

4、无缝切换功能

  WS-8H9402K高清画面分割器具有画面无缝切换功能，可以快速流畅的在各个画面进行无缝切换，满足客户的切换要求。

5、KVM切换功能

只需要通过一套鼠标、键盘即可对分割器进行几乎全功能控制，如键盘热键组合切换某路信号单屏显示、四分屏显示、音频单独切换、四分屏模式下鼠标穿越功能。该产品功能将广泛应用于各种视频会议系统等场所，用户在使用该产品时更便利、更高效、更节省显示设备并且节省更多的操作空间。

四、技术参数：
