一、产品概述：
WS-RS405是一款高性能的图像倍线旋转切换器，内部采用高速图片处理芯片，其主要功能是可输入多路HDMI、DP、手机MHL、VGA信号，可自由切换任何一个信号至HDMI输出。产品可以实现不同格式信号的音、视同步切换，并通过设置实现图像90、180、270度的旋转。
二、功能详述：
1、输入信号
支持1路VGA、2路DP（DisplayPort）、4路HDMI、1路Audio(绑定VGA信号)信号输入，输入信号最高可以支持1920*1200@60HZ,并向下兼容。
2、手机MHL输入功能
产品3路HDMI端口直接支持MHL信号输入，通过MHL转HDMI连接线连接手机，可以直接显示手机输出的图像，实现该功能需要手机支持MHL功能。
3、输出信号
1路HDMI和1路Audio立体声音频输出，输出分辨率支持1280x720@60HZ和1920x1080@60HZ可选；
4、切换功能
通过遥控器、机箱按键、控制软件或者中控可以切换任何一个输入信号转换成HDMI信号输出至显示单元，并实现影、音同步切换；
5、倍线功能
不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信号，通过设备倍线功能转换固定的HDMI信号和固定的分辨率输出，输出分辨率1280x720@60HZ或1920x1080@60HZ可选；
6、图像旋转功能
通过红外遥控、机箱按键实现图像90度、180度、270度旋转，用于某些需要图像旋转的特定场所，如下图所示：

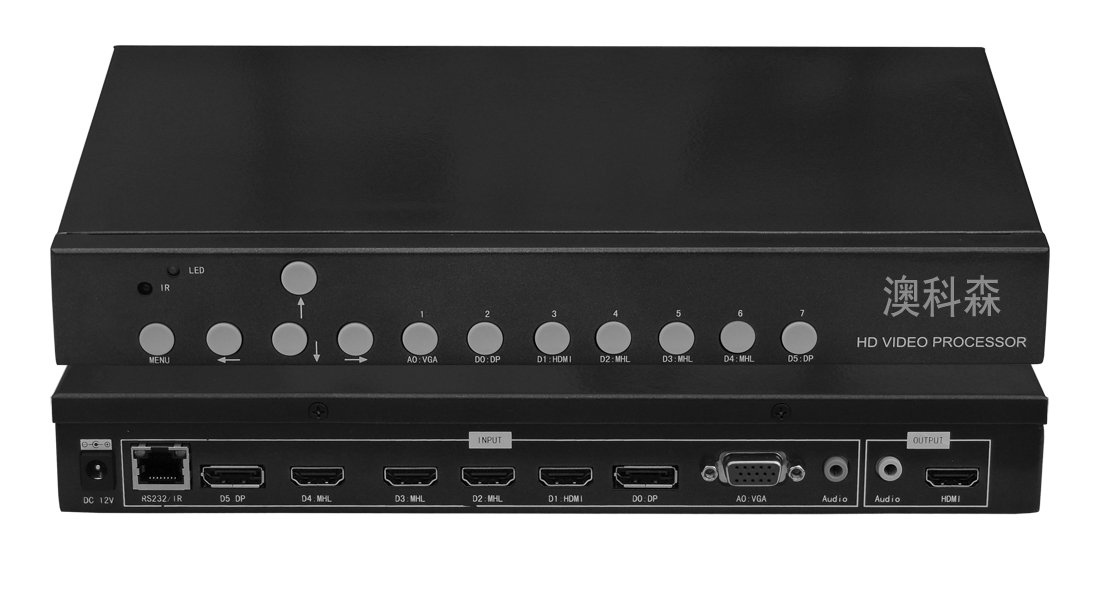

三、产品接口及按键说明：
四、系统拓朴图：
五、技术参数：
名称 | 规格 |
输入信号 | |
VGA x 1 | HD15接口，支持640x480/60HZ 至 1920x1200/60HZ； |
D P x 2 | DisplayPort 1.1 |
HDMI x 4 | HDMI1.4(HDCP1.3)，其中3路可兼容MHL信号； |
Audio x 1 | 3.5mm耳机接口，支持左、右声道立体声，绑定VGA视频信号 |
输出信号 | |
HDMI x 1 | HDMI1.4(HDCP1.3),1920x1080P/60HZ、1280x720/60HZ可选； |
Audio x 1 | 3.5mm耳机接口，支持左、右声道立体声 |
其它 | |
控制方式 | 红外遥控、机箱按键、RS-232串口； |
供电 | DC-12V |
功耗 | 10W |
机箱尺寸 | 280mm（长）x170mm（宽）x35mm（高） |
重量 | 1.1Kg |
