主要功能:
◆ 4通道HD/SD-SDI输入
◆ 4通道HD/SD-SDI环出
◆ 四分画面HDMI和SDI输出
◆ 4路讯道在四分画面下显示位置可任选
◆ 纯FPGA编译、10bit原始视频色彩输出
◆ 支持高标清混播
◆ 各讯道SDI音频解嵌2路音柱显示
◆ 可选择一讯道SDI音频通过3.5mm接口输出
◆ 各讯道SDI时间码显示
◆ 支持TSL协议动态源名及TEXT-TALLY输入
◆ 支持图像/音频丢失/静帧/黑帧等警报显示
◆ 16:9高清画面可显示4:3的辅助线
◆ 纯硬件操控,无需电脑配置
◆ 19英寸1U标准机架安装

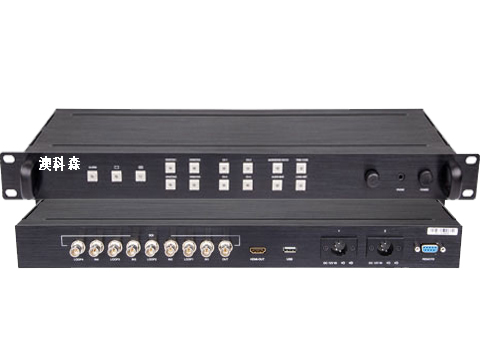

SDI四画面分割器

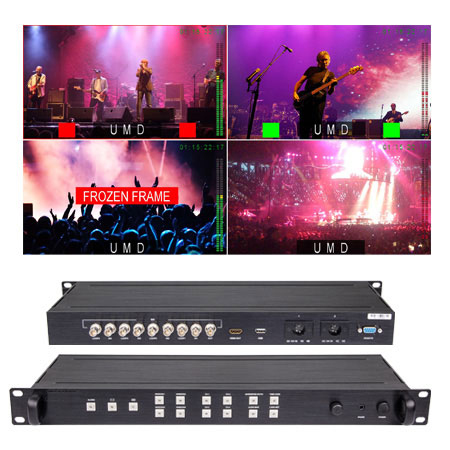

WS-SDI8104四画面分割器为4路SDI输入,HDMI及SDI同时多画面输出,广泛应用于广电演播室在1个显示屏上监看4路SDI信号;标准19英寸1U设计。

准确的色彩还原
纯FPGA 10位处理

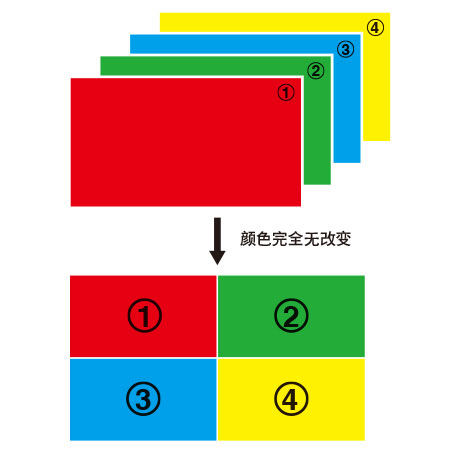

WS-SDI8104采用纯FPGA 10位处理,绝不对原始视频色彩做任何改变,四画面下保证了原始视频的色彩再现。
现场视频制作时,WS-SDI8104+可用于多摄像机视频色彩技术调节监看。

输入和输出

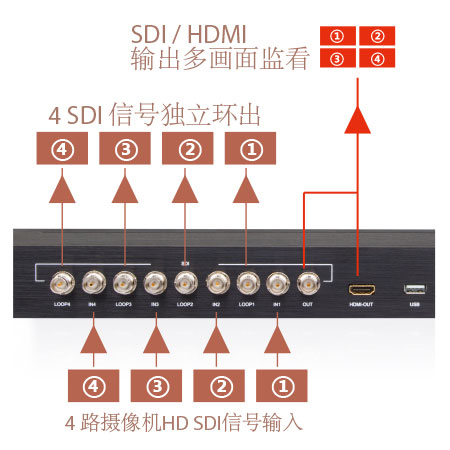

WS-SDI8104+四画面分割器支持:
4路HD/SD-SDI输入
4路HD/SD-SDI环出
1路HDMI四画面输出
1路HD/SD-SDI四画面输出
1路3.5mm模拟音频输出

支持高清、标清混播

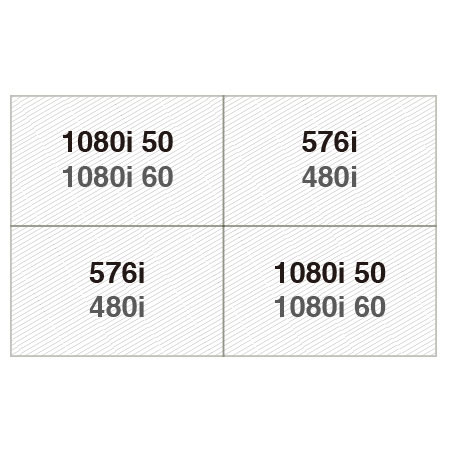

现阶段广电演播室制作的节目同时包括高清和标清信号,WS-SDI8104+支持高清SDI和标清SDI信合混合输入。可混播的信号格式为:SDI 1080i50和SDI 576i,SDI 1080i60和SDI 480i,且标清讯道显示比例可在16:9和4:3间切换。

用户可编辑显示窗口模式

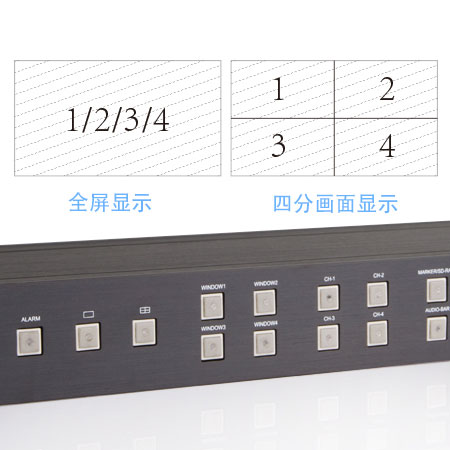

四分画面显示模式下,用户可设置1/2/3/4路SDI显示到任一四分窗口,也可以设置任一输入为全屏显示。所有窗口设置直接通过WS-SDI8104+按键完成,无需PC连接。

数字音频解嵌音柱/时间码
WS-SDI8104+支持SDI音频解嵌音柱显示和时间码显示。

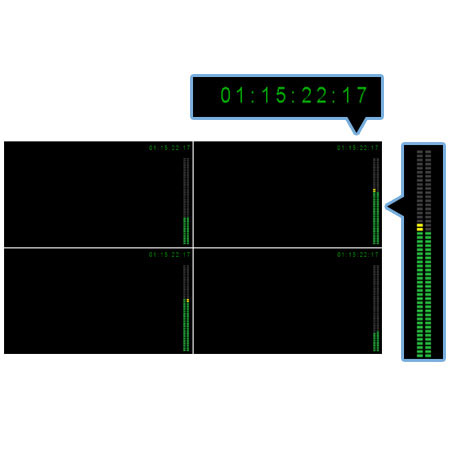

输出视频支持2路SDI数字音频解嵌音柱显示。低于﹣20dB音柱显示绿色;﹣20dB~﹣09dB音柱显示黄色;高于﹣09dB显示红色。可通过3.5mm接口输出任一讯道SDI解嵌音频。

技术参数
输入 |
BNC ×4 | HD/SD-SDI 输入 |
输出 |
BNC ×4 | HD/SD-SDI 环出 |
BNC ×1 | HD/SD-SDI 四画面输出 |
HDMI ×1 | HDMI 四画面输出 |
3.5mm ×1 | SDI 音频输出 |
视频格式 |
SDI 输入 | SDI/HDMI 四画面输出 |
SMPTE-274M | 1080i (60 / 59.94 / 50) | 同 SDI 输入 |
1080p (30 / 29.97 / 25 / 24 / 23.98) | 同 SDI 输入 |
SMPTE-RP211 | 1080psf (30 / 29.97 / 25 / 24 / 23.98) | 同 SDI 输入 |
SMPTE-296M | 720p (60 / 59.94 / 50) | 同 SDI 输入 |
SMPTE-125M | 480i (59.94) | 1080i60 |
ITU-R BT.656 | 576i (50) | 1080i50 |
基本参数 |
功耗 | ≤10W |
工作电压 | DC 12V |
工作环境 | 温度: 0°C-+40°C, 湿度:10%-90% |
尺寸 | 483×45×251mm |
净重 | 1464g |
