一、产品概述
WS-8M9100系列是一款高性能的高清系列画面分割器，主要功能是将输入至高清画面分割器的N路BNC、N路VGA、N路HDMI信号转换成一路高清HDMI和VGA信号输出，使N个数字信号同时显示在一个高清显示单元上，并且实现HDMI视频信号和音频信号同步切换的功能。
该系列高清画面分割器采用插卡式结构，单机可以支持插入1至16张输入板卡，可以支持1至16画面分割，单机最多可以定制16画面分割器，最多同时显示16个数字/模拟信号。
WS-8M9100系列高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。
WS-8M9100系列高清画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示、股票等需要使用单台显示单元同时显示多个高清信号的场所。
同时，WS-8M9100系列系列画面分割器也支持音频的同步切换，通过按键或遥控器切换到某一电脑信号全屏显示时，相应电脑主机的音频也同步切换，实现了视频会议需要达到音、视频的同步切换的功能需求。
二、主要功能
● 采用插卡式设计、可根据用户定制2至16画面分割；
● 每张输入板卡支持1路复合视频、1路VGA、1路HDMI共3路信号输入；
● 1路HDMI和1路VGA同步输出；
● 可以实现音、视频同步切换，或分割模式下单独切换音频；
● 兼容各种分辨率信号输入，支持1920*1080超高分辨率信号输出；
● 支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能；
● 支持图像透明度调节，透过上面画面可以看到下面图像；
● 支持90V～264V超宽交流电压输入，可通用于全球任何一个国家；
● 标准4U铝合金拉丝机箱，可直接上标准机柜；
● 支持机箱按扭、红外遥控、RS-232串口以及中控控制；
● 专为视频工程度身定制的高品质高清画面分割器；
● 支持无缝切换功能，支持各通道信号切换不黑屏；
三、技术参数
名称 | 规格 |
HDMI/DVI输入 |
|
输入接口 | 1-16路BNC、1-16路VGA、1-16路HDMI、1-16路USB |
分辨率 | 最大支持1920*1080，向下兼容各种分辨率 |
色彩深度 | 24bit,1677万色 |
缩放和显示 | 无限制 |
视频输入 |
|
识别方式 | 视频制式自动识别 |
图像控制 | 移动、变形、亮度、对比度、色温； |
输出 |
|
输出接口 | 1路HDMI、1路VGA信号同步输出；2路USB输出接鼠标键盘或其它设备 |
输出分辨率 | 1920*1080/60HZ,可定制此分辨率以下； |
输出刷新频率 | 60Hz |
色彩深度 | 24bit,1677万色 |
控制方式 | RS232 、机箱按键、遥控器； |
控制软件 | 专业高清画面分割器控制软件 |
电气特性 | 输入电压：交流90～260V超宽电压 |
产品尺寸 | 标信号4U机箱，可直接上工业机柜 |
功耗 | 最大15W |
四、详细介绍
1、纯硬件构架
采用纯硬件构架，无CPU、无内存，开机只需要3至5秒钟，系统稳定，无死机、病毒感染、系统崩溃的风险；可全年365天，每天24小时不间断工作；

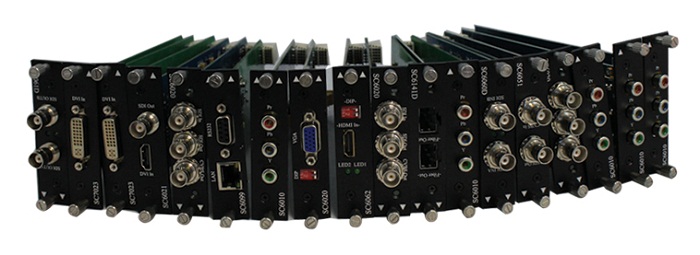

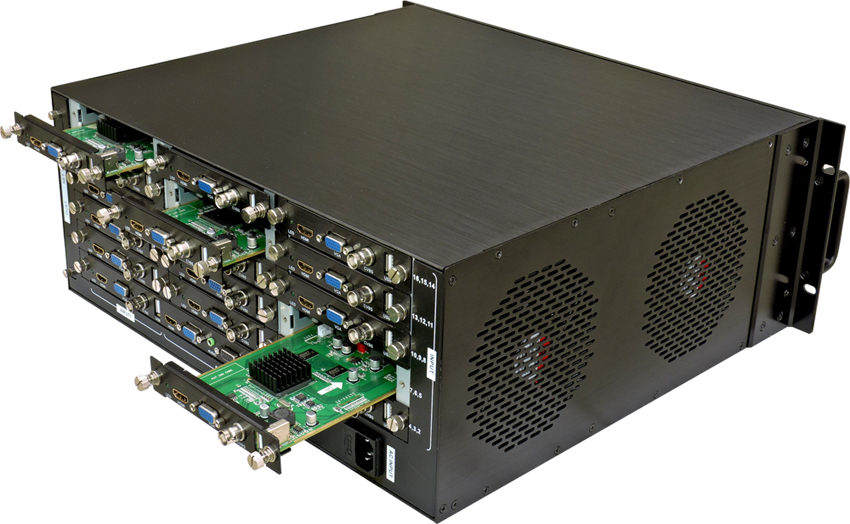

2、插卡式结构
输入/输出板卡采用插卡式结构，用户可以很方便的增加或减少输入模块的数量，同时极大的方便了产品升级、维修及维护；
每张输入板卡支持1路复合视频、1路VGA、1路HDMI信号输入，用户可根据需求方便的插入输入板卡。

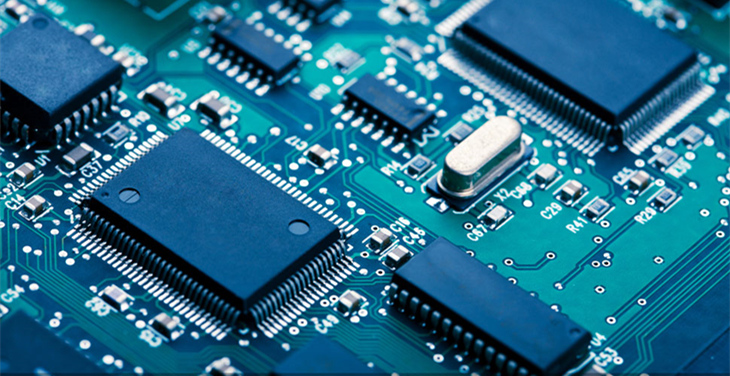

3、FPGA图像处理技术
采用目前功能最为强大的图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。
并具有具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。
4、数据运算能力强大
数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，输出达到1920*1080的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。
5、支持1920*1080高清信号的输入输出
WS-8M9100系列高清画面分割器支持定制最多16BNC、16路VGA、16路HDMI总共48路信号输入,高清视频支持隔行和逐行输入。产品支持1920*1080的分辨率信号输入，并且向下兼容；所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持1920X1080，可以根据用户需求进行定制输出分辨率。
6、音频切换功能
WS-8M9100系列系列画面分割器可以支持HDMI信号的音频切换功能，切换至某个HDMI图像信号全屏显示时，相应音频同步切换至输出；或在多分割模式下单独切换音频信号输出，图像分割模式不变。
7、无缝切换功能
不同的输入通道可以实现无缝切换，图像实现快速切换并且不黑屏。

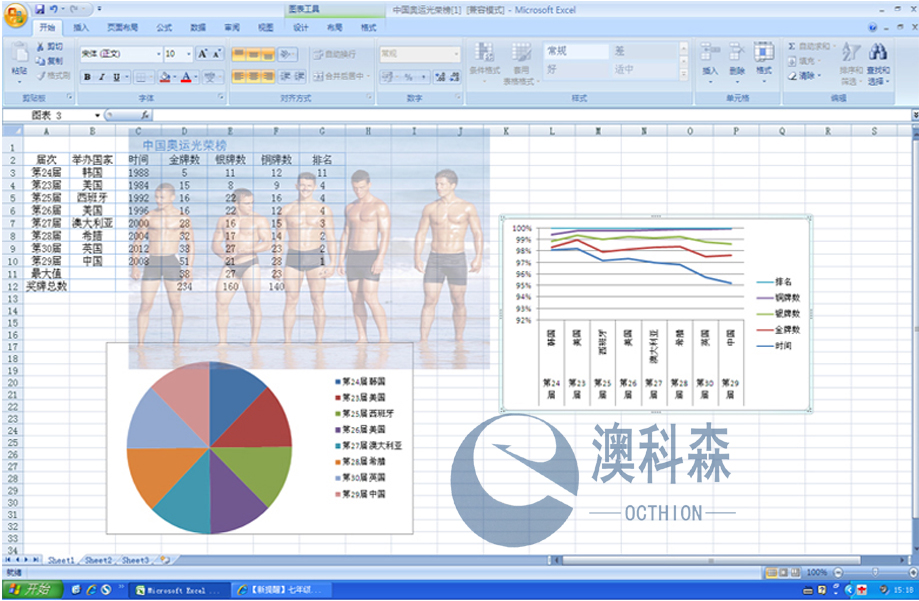

8、透明度调节
支持画中画上层画面透明度调节，透过上层画面可以看到底部画面；
五、控制方式：
1、软件控制
WS-8M9100系列高清画面分割器标配可视化的界面绿色控制软件HD-software.exe，打开即用，不需安装。通过控制软件可以完成画面分割器的全功能控制。
2、红外遥控器控制
可以通过遥控器设置16种快捷模式，不需要再启动电脑及软件便可实现原设定模式的调用，简单方便。
3、机箱按键控制
通过机箱控制，可以快捷切换至四画面分割显示，或选择某一个信号全屏显示；并可以实现图像与USB鼠标、键盘、音频同步切换。
4、中控控制
WS-8M9100系列产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；

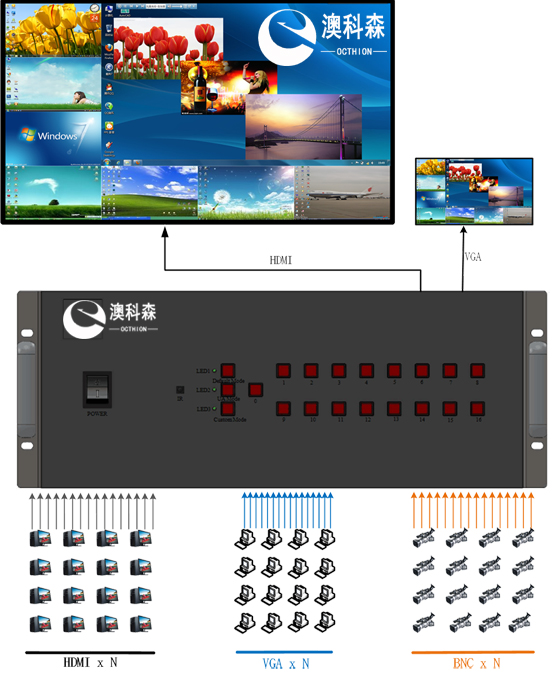

六、拓扑图：
