一、产品概述:
产品简介:工业高清VGA二画面分割器,又称二画面合成器,二画面分屏器,是一款二画面同屏显示控制设备,主要功能是将2路高清VGA输入信号合成一个图像后显示在一个高清显示器上。这款高清二画面分割器采用专业级进口图像处理芯片,最高支持1920*1080/60HZ输出,具有出色的24位真彩显示效果,支持无缝切换,功耗极低,性能稳定等特点。
显示模式:工业高清VGA二画面分割器支持左右二画面,画中画,画外画,自定义模式显示,同时支持画面任意位置,任意大小调节。
应用场合:工业高清VGA二画面分割器是主要应用于视频会议、教学、展览展示,工业相机合成显示等需要使用单台显示单元同时显示多个高清信号的场所。
主要功能:
◇ 支持2路VGA、1路VGA输出;
◇ 兼容各种分辨率信号输入,支持1920*1080/60HZ输出;
◇ 支持图像任意大小、任意位置、任意排列、画外画、画中画功能;
◇ 支持画面叠加漫游,无缝切换,不黑屏,不闪屏;
◇ 支持客户自定义显示模式;
◇ 支持红外遥控、面板及RS-232串口控制(可提供串口控制码);
◇ 可根据用户的实际应用需求,支持特殊功能的定制;
高清工业VGA二画面分割器实拍效果视频(请复制以下链接,用浏览器下优酷的超清模式观看,效果更佳):
http://v.youku.com/v_show/id_XNDAyODE1MDc5Mg==.html?spm=a2h3j.8428770.3416059.1
二、技术参数:
名称 | 规格 |
输入 |
|
输入接口 | 二路VGA |
像素时钟 | 148.5MHz |
分辨率 | 800x600/60HZ 至 1920x1080/60HZ |
色彩深度 | 24bit,1677万色 |
缩放和显示 | 无限制 |
图像控制 | 移动、变形、叠加等 |
输出 |
|
输出接口 | 一路VGA 输出 |
输出分辨率 | 最高 1920x1080p@60Hz |
色彩深度 | 24bit,1677万色 |
控制方式 | 遥控器,按键板,RS232 |
电气特性 | 输入电压:直流12V 1A |
功耗 | 最大8W |
外观 | 170mm*110mm*25mm |

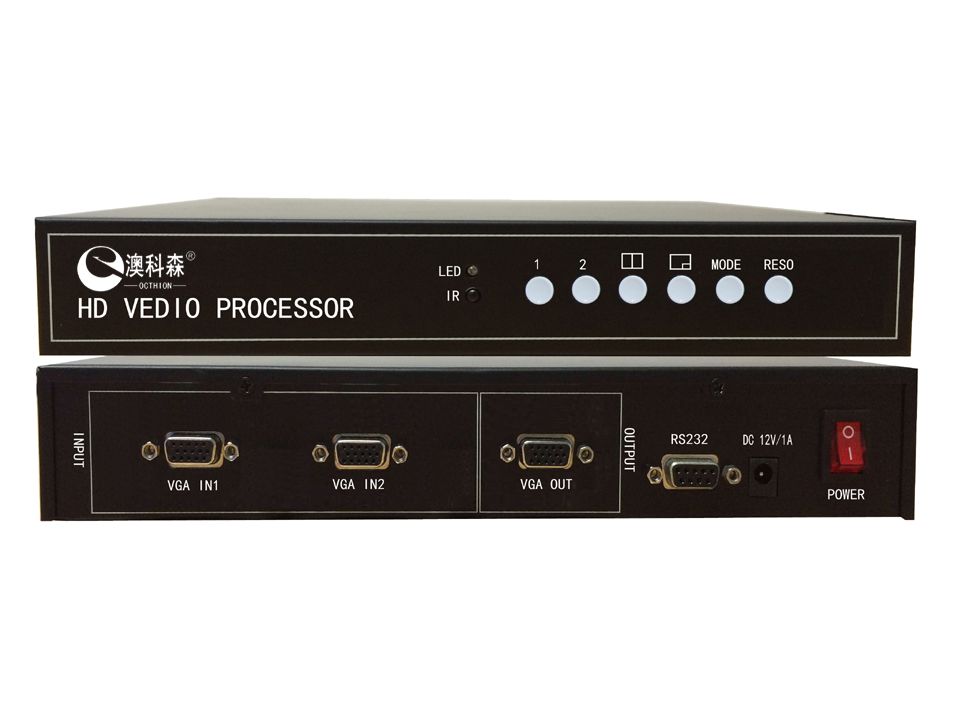

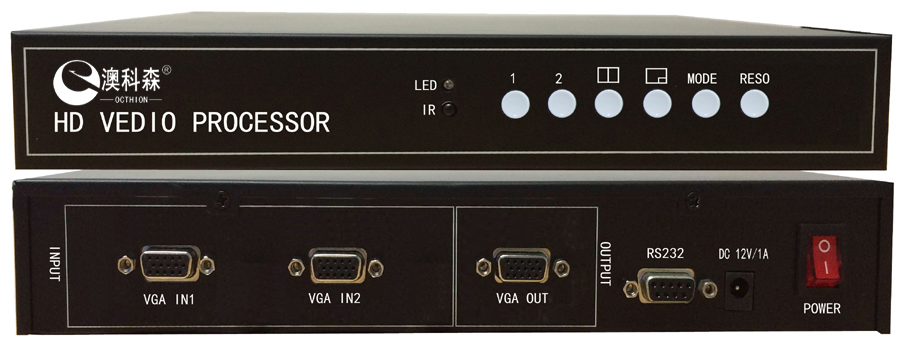

三、产品图片:

四、显示模式:

可根据客户要求,支持定制显示模式,具体情况可来电我公司咨询:0755-86090113

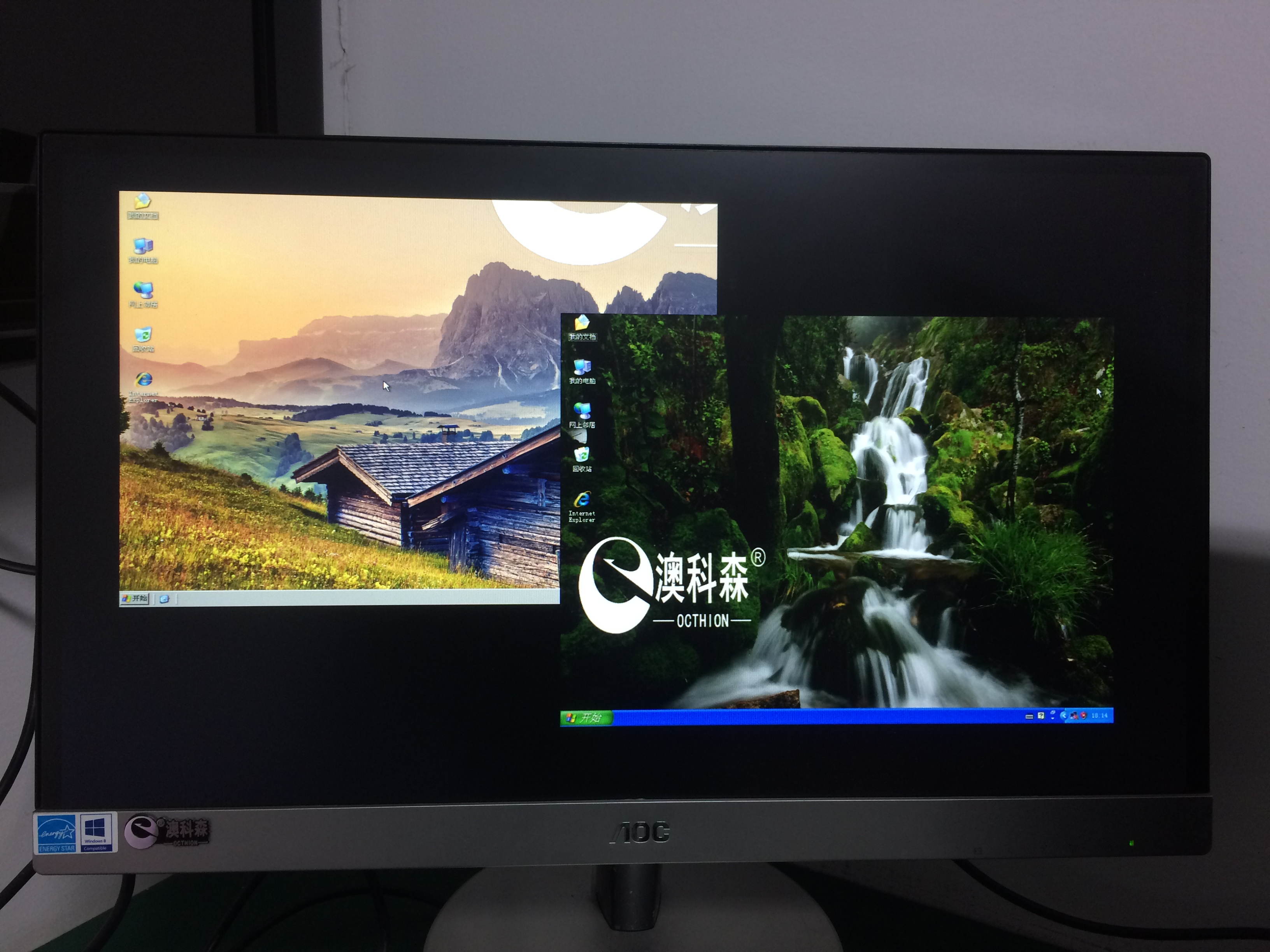

五、显示效果(实拍):


如需看更多效果图,请与我司销售人员联系!

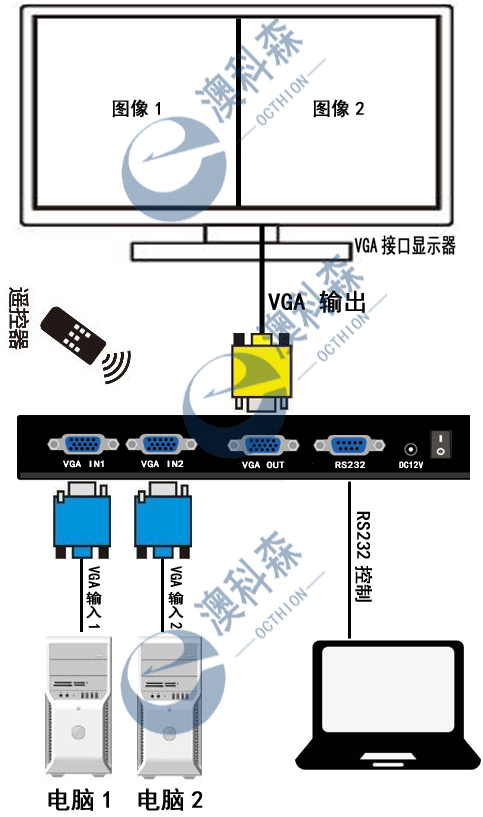

六、连接示意图:

七、应用范围:

声明:澳科森(OCTHION)所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
