一、产品概述：

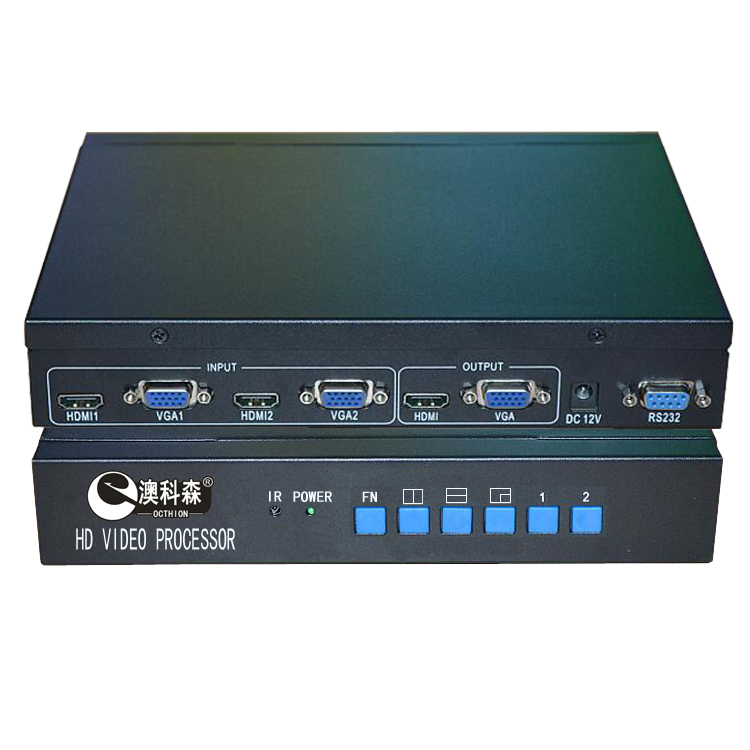

       产品简介：这是一款高性能的高清VGA/HDMI二画面分割器，主要功能是将输入至高清画面分割器的2路VGA/HDMI信号转换成一路VGA/HDMI信号输出，使2个VGA/HDMI信号同时显示在一个高清显示单元上。这款高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

       应用场合：高清画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示，工业相机合成显示等需要使用单台显示单元同时显示多个高清信号的场所。

       产品特色：这是一款支持VGA/HDMI，HDMI/VGA输出的高清二画面分割器，可通过遥控器或RS232串口控制画面切换，支持画面叠加漫游，无缝切换，小画面可淡入淡出，功能非常强大。

二、主要功能：
◇ 支持2路VGA、2路HDMI信号输入；

◇支持HDMI，VGA同时输出；

◇ 兼容各种分辨率信号输入，支持1920*1200超高分辨率信号输出；

◇ 单个屏幕可同时显示2个高清HDMI/VGA信号或者两个混合信号；

◇ 支持图像任意大小、任意位置、任意排列、画外画、画中画功能；

◇ 支持画面叠加漫游，无缝切换，小画面可淡入淡出

◇ 支持客户自定义显示模式

◇ 支持红外遥控、RS-232串口控制；

三、技术参数：

四、连接示意图：

五、显示模式：

模式详解：

1.抠图模式：

       通常情况下，二画面显示模式因为显示的图像内容不变，但是显示区域的横向或纵向长度却减少了一半，这样造成图像的严重变形，该功能广泛应用于显微镜、CCD等对图像失真要求比较高的场所。WS-8M9201采用图像抠图技术，使画面在二分割显示模式下完全不变形，如图所示：

2.画中画模式

       高清二画面分割器也支持开窗、叠加、漫游功能，即两个输入信号其中一个信号作为底画面，另外一个画面叠加到底画面上，并支持图像任意大小和任意位置，如图所示：

3.透明度调节

高清二画面分割器支持对输入信号进行透明度调节功能，即透过上面的图像可以看到底层画面的图像，如图所示：

六、应用范围：

   另外，我公司可根据客户要求定制相关的功能，来电请咨询：0755-28585030
