产品简介：
彩色HD-SDI四画面处理器也称HD-SDI四画面分割器，其主要功能是将4个外部的HD-SDI或3G-SDI信号同时显示在一个显示单元上面，同时能实现单画面全屏显示切换，画中画、画外画显示，并且支持画面叠加漫游功能，支持用户预设显示模式，通过外部调用即可，是一款高清监控系统中不可或缺的专有视频设备。
主要功能：
◆ 高清4路SDI信号输入，1路SDI信号输出，1路HDMI输出（预留）。
◆ 支持单画面，二画面，三画面，四画面，画中画，画外画等多种显示模式。
◆ SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，符合SMPTE标准和ITU标准；
◆ 输出分辨率可调，最高支持1080P/60HZ，
◆ 系统集成SDI均衡及线路驱动，信号输入具有自动电缆均衡功能，输出具有驱动功能
◆ 可通过RS232串口或TCP/IP网络控制
◆ 强大的开窗功能，每个窗口都可以控制其显示位置及大小；更有多种预设设置可供用户选择，方便用户操作
◆ 简单的WINDOWS控制方式，提供图形化的操作界面，使用户可以直观的、灵活的调整窗口的布局；在自定义模式下，用户可以保存自己设定的窗口模式以便下次调用；
◆ 宽电压输入：支持9-36V宽电压输入
◆ 支持定做4/9/10/12/16路等多画面分割器， 特殊功能可定制。
SDI四画面处理器视频效果（请复制以下链接进行观看）：
http://v.youku.com/v_show/id_XMzI1MjkzNTIwNA==.html?spm=a2h3j.8428770.3416059.1&debug=flv
技术参数：
输入接口 |
接口数量 | 最大4路 |
信号类型 | HD/3G-SDI |
输入分辨率 | 自适应，最高支持1920x1080@60Hz |
标准 | SMPTE 259M、292M、344M、424M |
速率 | 143Mb/s～2.97Gb/s |
输出接口 |
接口数量 | 1路SDI输出，1路HDMI输出 |
输出分辨率 | 分辨率可设置，最大1080P60 |
信号类型 | HD/3G-SDI |
控制接口 |
串口 | 波特率：115200；数据位：8位；停止位：1；
无奇偶校验位，串行控制口结构：2=TX，3=RX，5=GND |
网络 | 接口：RJ-45 母接口； 协议：TCP/IP |
其他 |
电源 | DC9-36V |
工作温度 | 0-50℃ |
工作湿度 | 10%—90%无冷凝 |
尺寸 | 240×129×45mm |
净重 | 1.5KG |

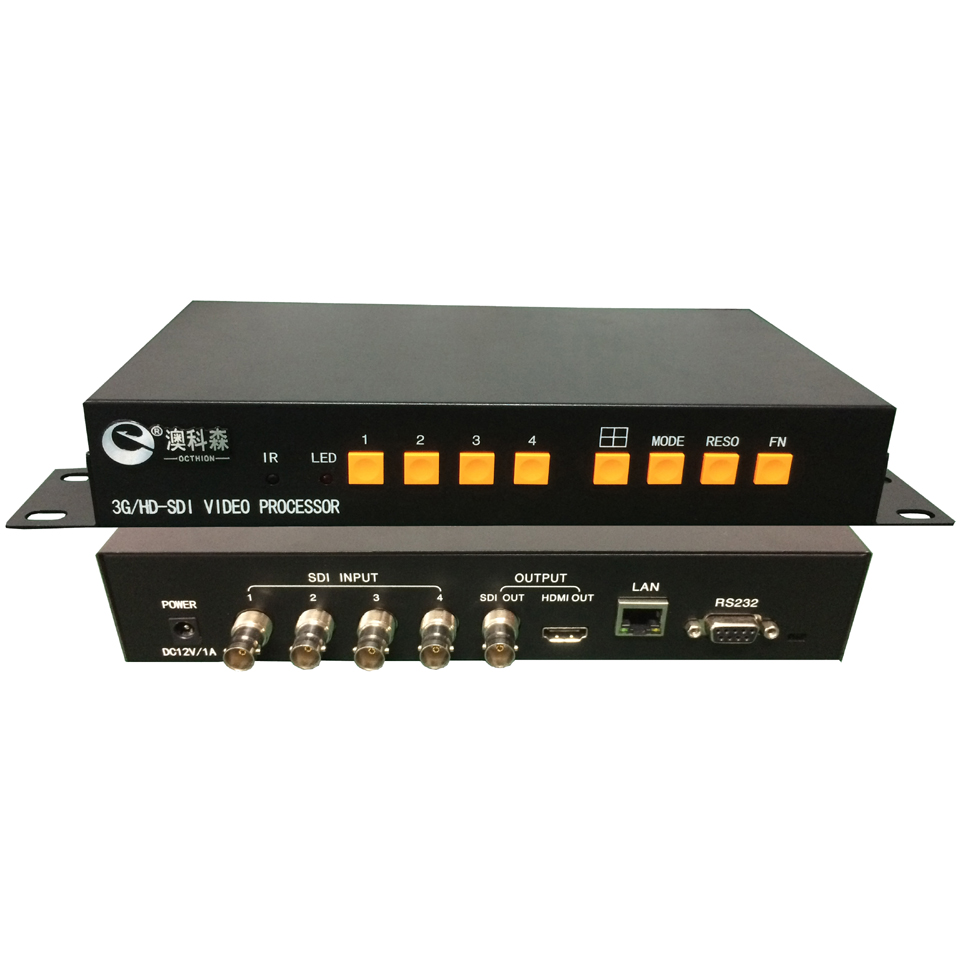

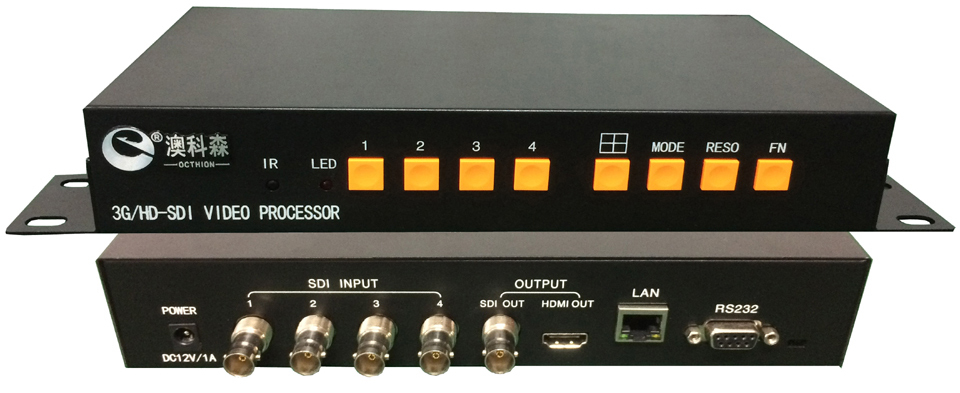

产品图片：

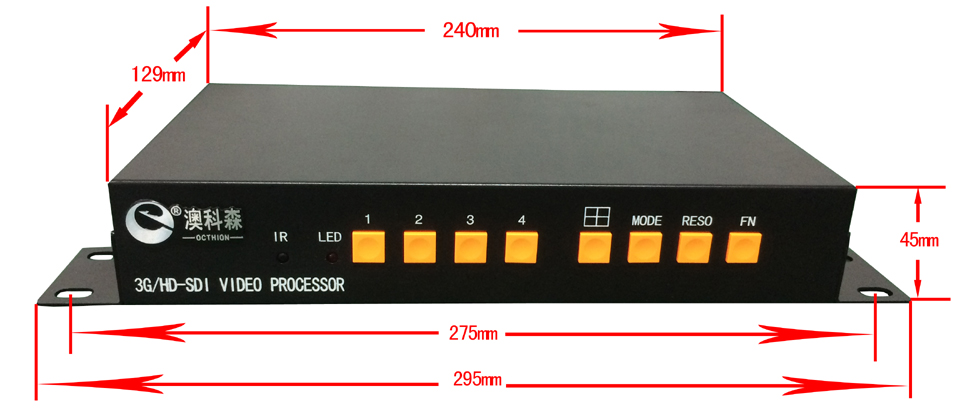

产品尺寸：
应用示意图：
显示模式：
效果图：
声明：因澳科森（OCTHION）产品不定期更新，产品图片及功能介绍仅供参考，详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
