一．产品概述：
这是一款专业级全硬件设计的广电级高清多画面处理器，支持1080P60HZ，同时向下兼容标清。该产品为广电、指挥中心、 视频会议、 多媒体多功能厅等场所的应用提供了一套理想的视频解决方案。 支持4路SDI 视频输入， 可根据需求更改设备的功能， 即一台设备可实现多个功能，可根据客户需求定制新功能。 设备集成SDI 输入/输出接口及控制接口， 可方便的将SDI 信号进行画面分割、 画面拼接、 画中画、 画外画、变频处理、帧同步、音频加嵌、音频解嵌等处理.设备支持 RS232控制， 网络接口更新软件，可实现更多功能，操作简单。
二.产品特点：
◆ 4 路 HD/SD-SDI 输入, 2路SDI输出，1路HDMI输出，支持4路SDI环路输出；
◆ 自动识别 3G/HD-SDI/SD-SDI 视频输入；
◆ 支持液晶屏显示设备运行状态（多画面分割模式、当前通道信号状态，输出分辨率等信息）；
◆ 支持多种分辨率输出，最大支持： 1920*1080/60HZ；
◆ 支持单画面，画中画，画外画，二画面，三画面，四画面分割等多种模式显示；
◆ 支持音频监看，音频柱显示；
◆ 字符叠加（字符大小颜色位置可自定义）；
◆ 支持面板，RS232及网络控制；
◆ 特殊功能可定制；
◆ 支持网络升级系统；
三．技术参数：
产品名称 | 专业级SDI四画面分割器--WS-SDI8402 |
SDI 输入 | 输入信号 | SDI 高清串行数字视频信号 |
码率 | 143Mbps~2.97Gbps |
连接器 | BNC 符合 IEC169-8 标准 |
反射损耗 | >15dB 5MHz~3GHz |
信号幅度 | 800mV±10% |
阻抗 | 75Ω |
均衡 | 100m Belden 1694A 高清 |
200m Belden 8281A 高清 |
SDI 输出 | 输出信号 | HD-SDI 高清串行数字视频信号 |
连接器 | BNC 符合 IEC169-8 标准 |
反射损耗 | >15dB 5MHz~3GHz |
信号幅度 | 800mV±10% |
阻抗 | 75Ω |
上升/下降时间 | 0.6ns±100ps |
直流偏移 | 0V±0.5V |
时钟恢复 | 自动输出可选 |
过冲 | <5% |
抖动 | <0.2Ul |
HDMI 输出 | 输出信号 | 标准 DVI或HDMI 信号 |
比特率 | 270Mbps~2.97Gbps |
信号幅度 | 800mV±10%(100R) |
阻抗 | 100Ω |
控制参数 | 本地控制 | 按键(前面板) |
串行控制 | RS422 |
连接端口 | 远程网络升级与控制 |
控制软件 | WINDOWS(可定制 IOS/Android) |
选配组件 | 中央控制键盘 |
常规参数 | 电源 | 100-240V/AC 50/60Hz |
功率 | 25W-150W， 根据主机类型 |
主机尺寸 | 220(长)*156(宽)*44.5(高)mm (加耳挂支持1U) |
控制面板 | 有 |
重量 | 1.5KG |
工作温度 | 0℃~50℃无冷凝 |
存储温度 | -20℃~75℃ |
工作湿度 | 20%~70%RH |
存储湿度 | 0%~90%RH， 不结露 |

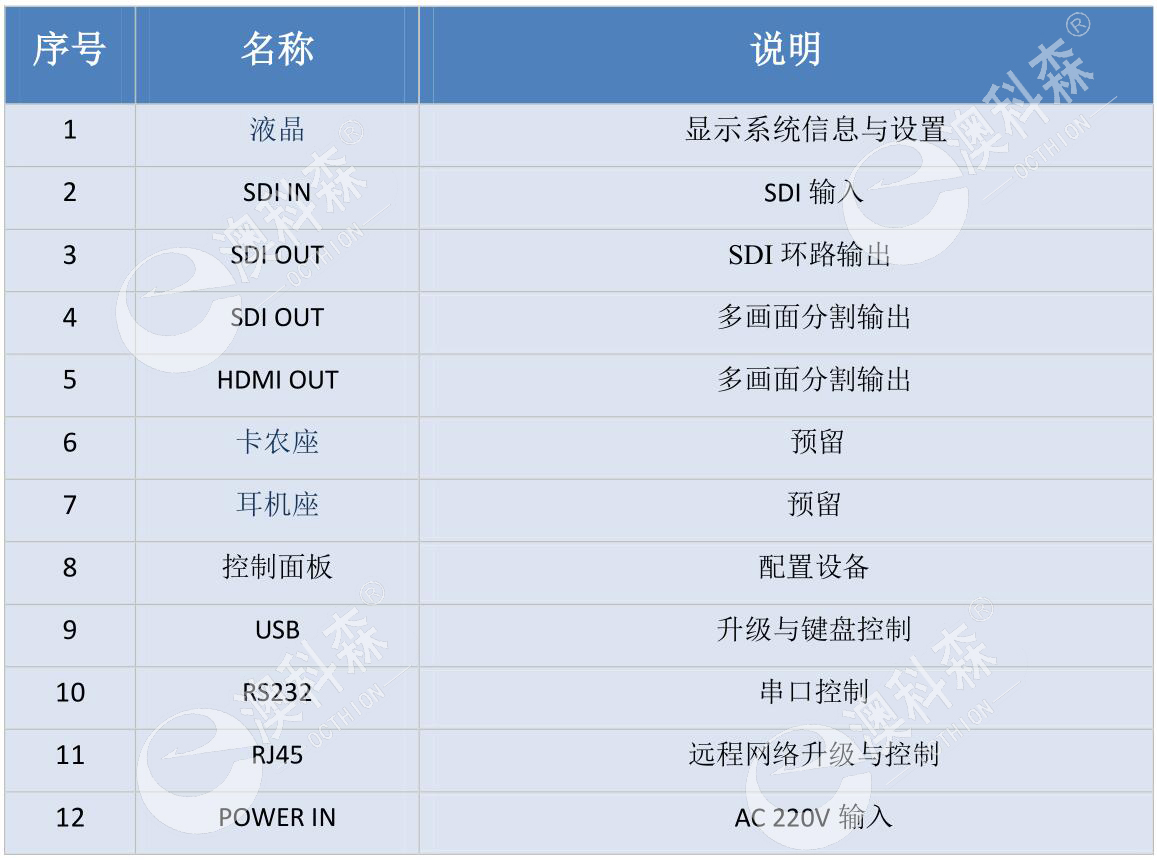

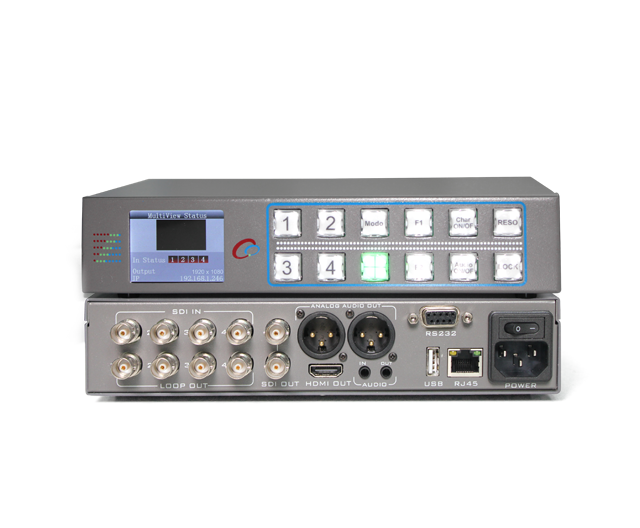

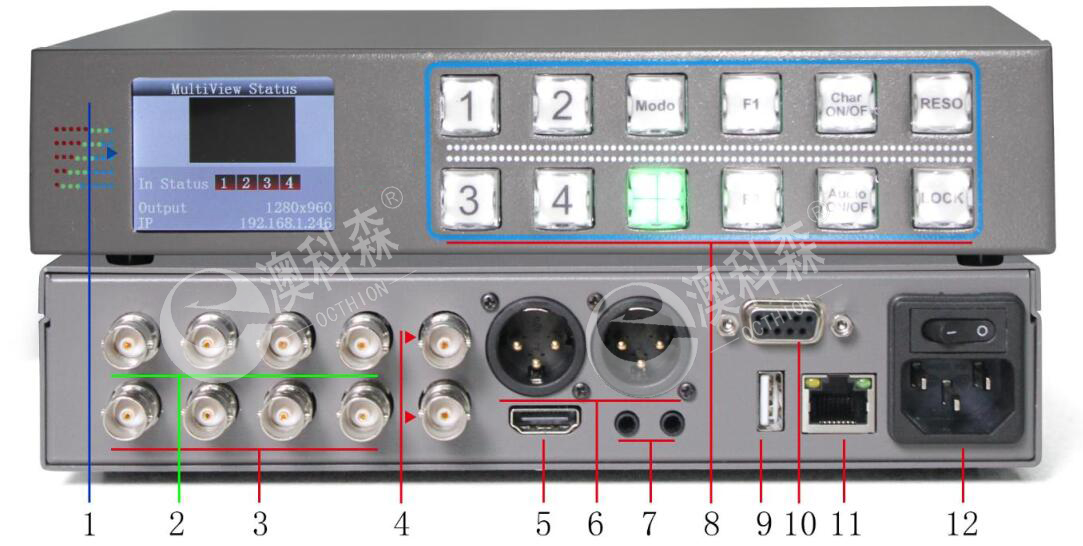

四.接口说明：
五.显示效果：

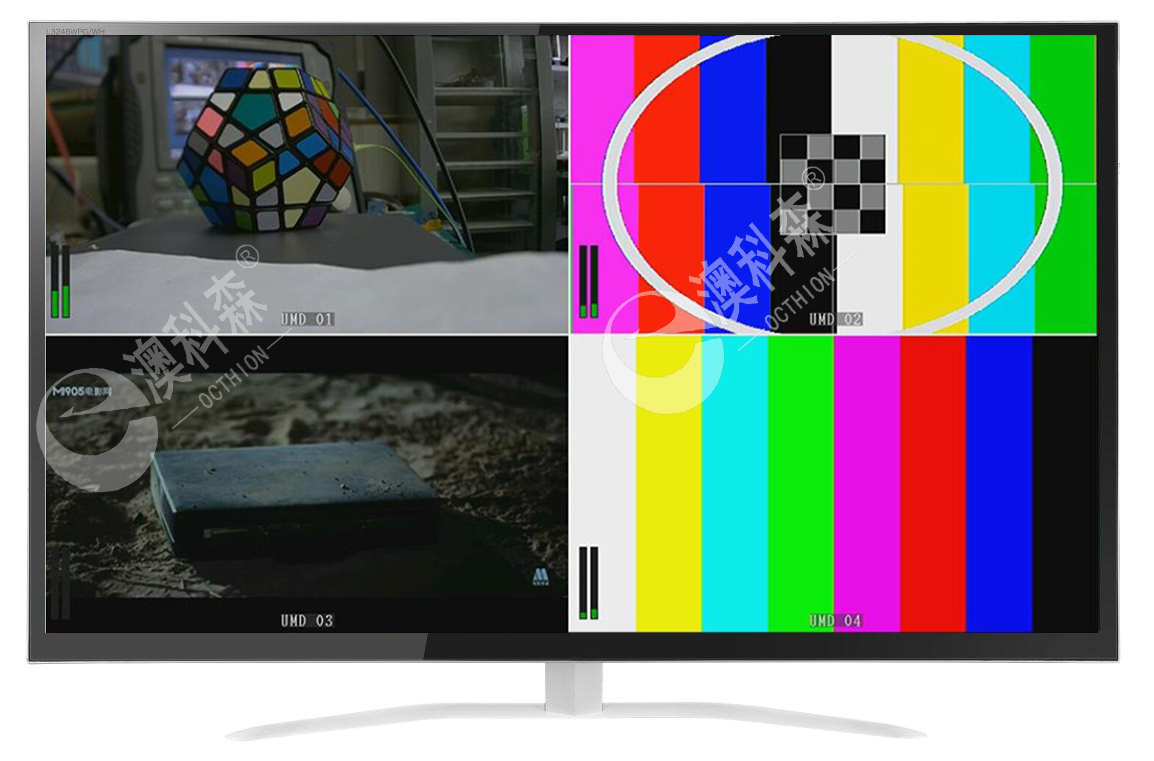

四画面显示效果：

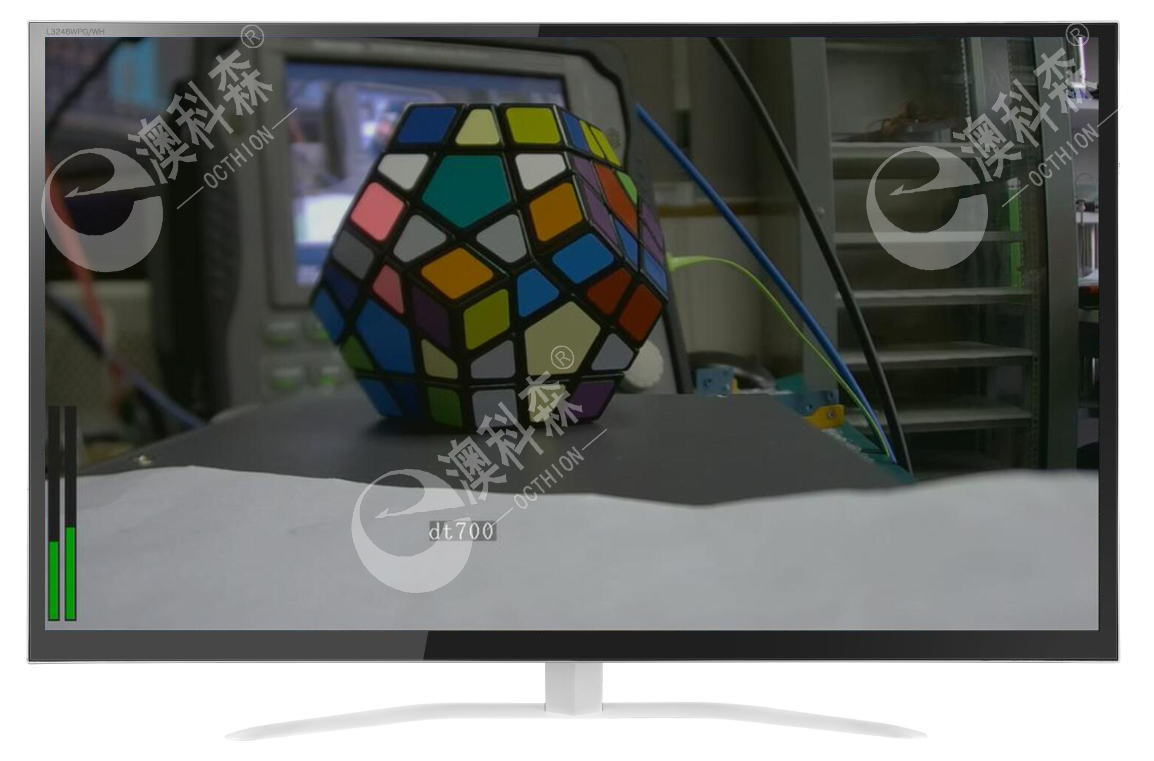

单画面显示效果：
声明：因澳科森（OCTHION）产品不定期更新，产品图片及功能介绍仅供参考，详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
